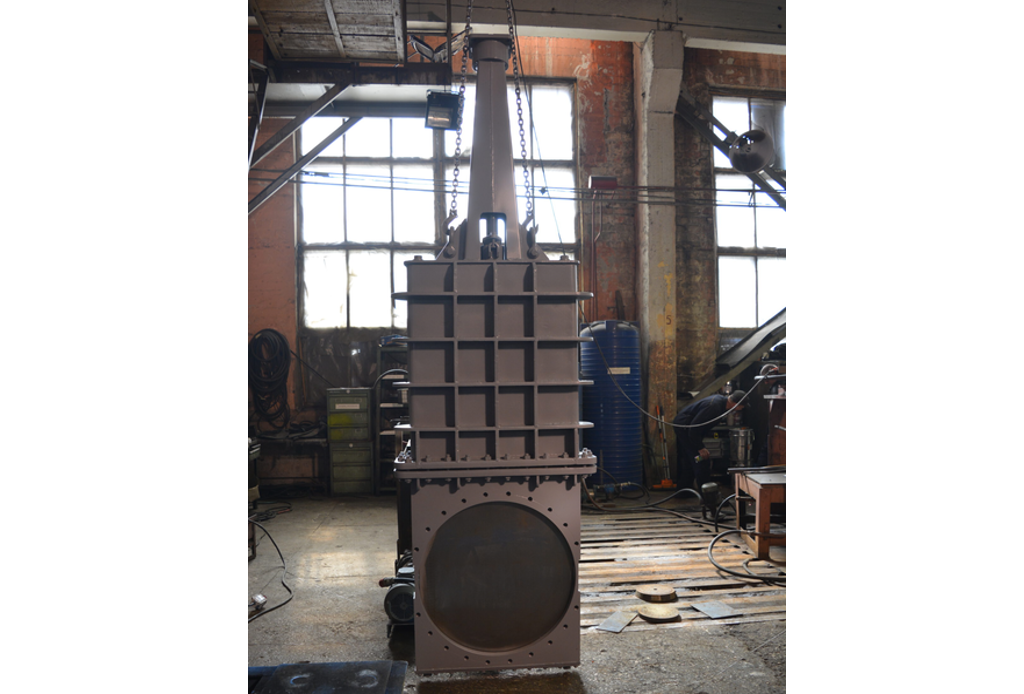

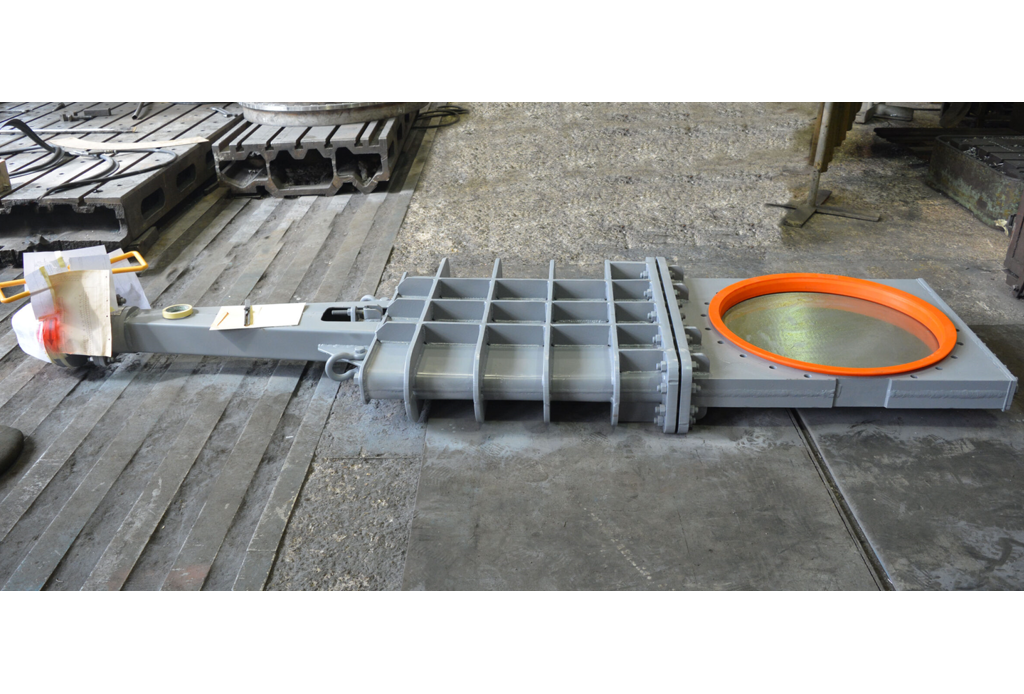

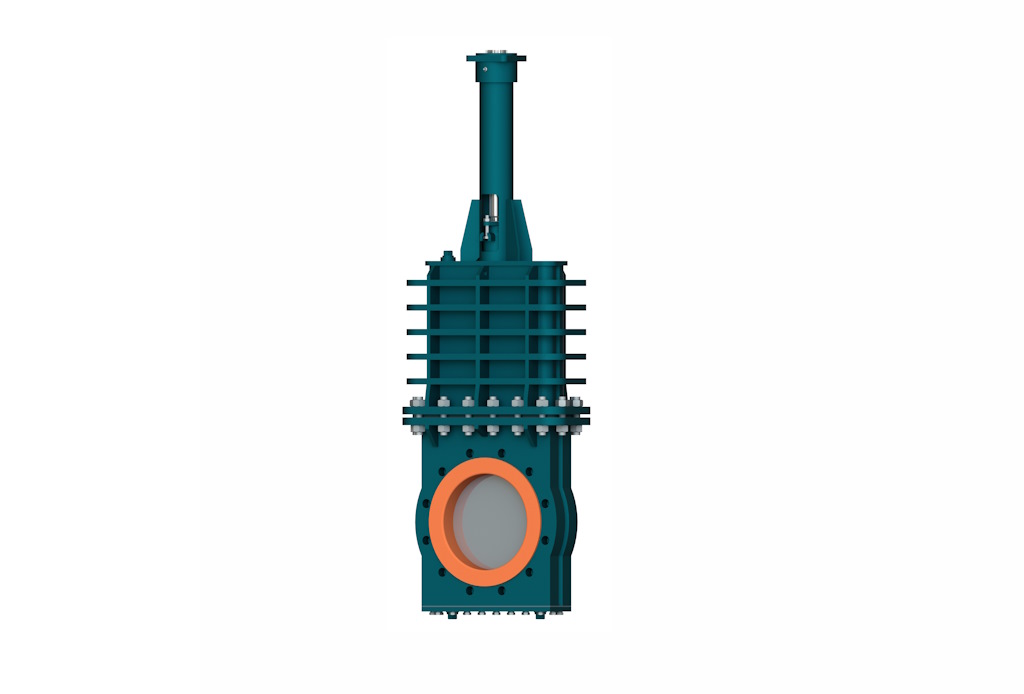

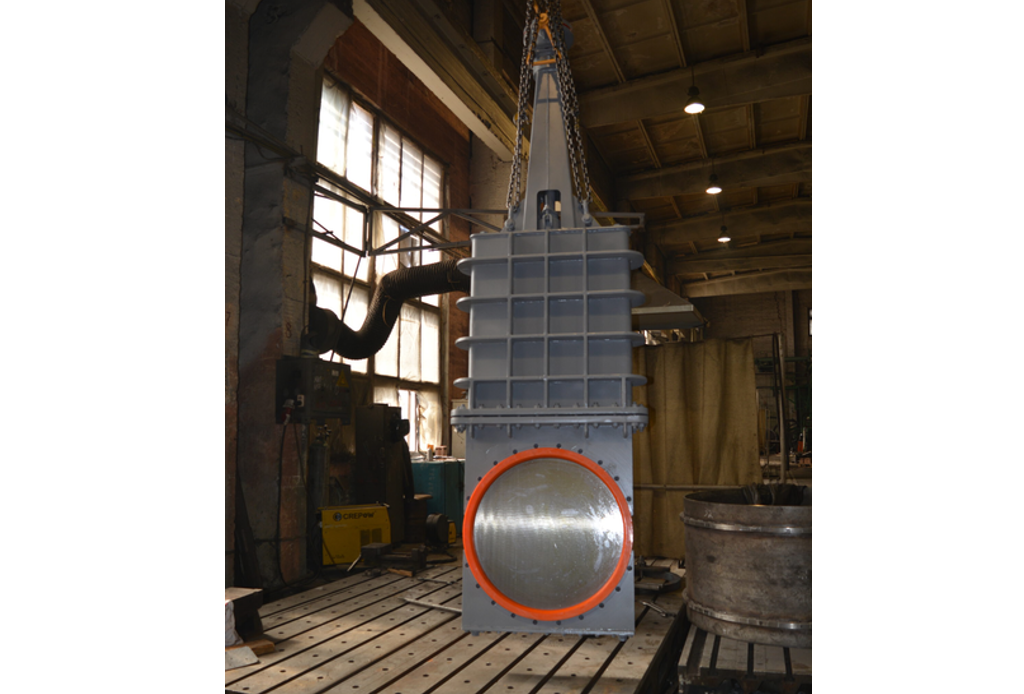

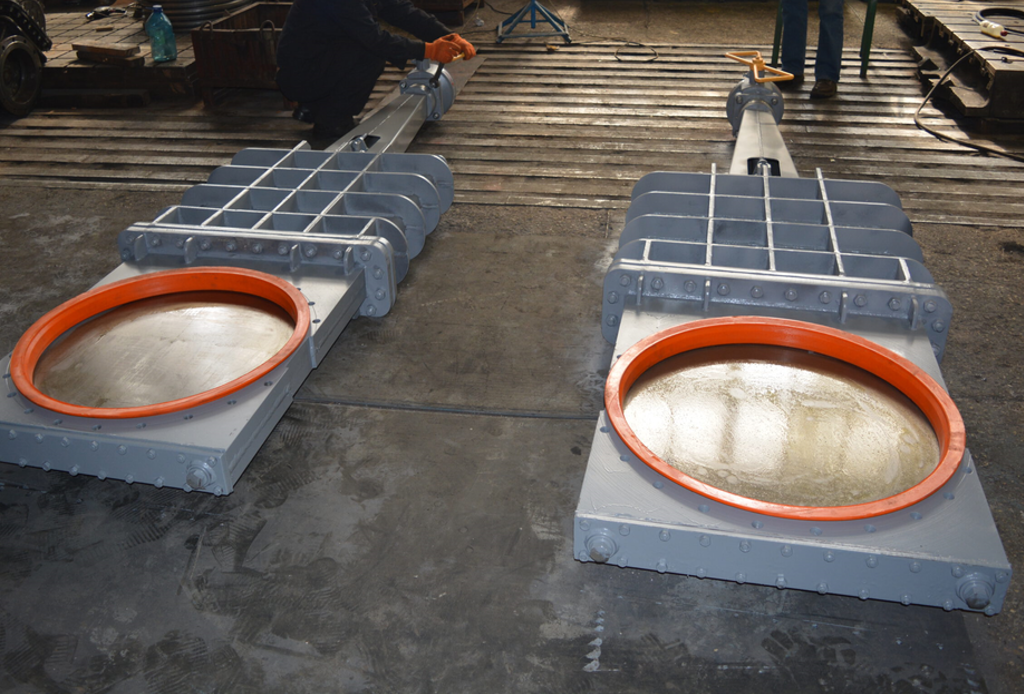

Засувка шиберно-ножова з поліуретановими манжетами і герметичною шиберною камерою

Конструкція і виконання можуть бути змінені за бажанням замовника

Зробити запит

Застосування

Призначені для роботи як запірний пристрій на трубопроводах, що транспортують сильно забруднені рідкі, абразивні робочі середовища, нейтральні до матеріалів основних деталей засувки. Застосовуються на гірничо-збагачувальних комбінатах, електроенергетиці, хімічному виробництві, нафтогазовій промисловості.

Засувки арматурного заводу «Адмірал» виготовляються за технічними умовами, стандартами ДСТУ, СТ ЦКБА та конструкторською документацією.
Продукцію сертифіковано на відповідність вимогам стандартів.
Кожна засувка проходить контроль якості та випробування.

Переваги

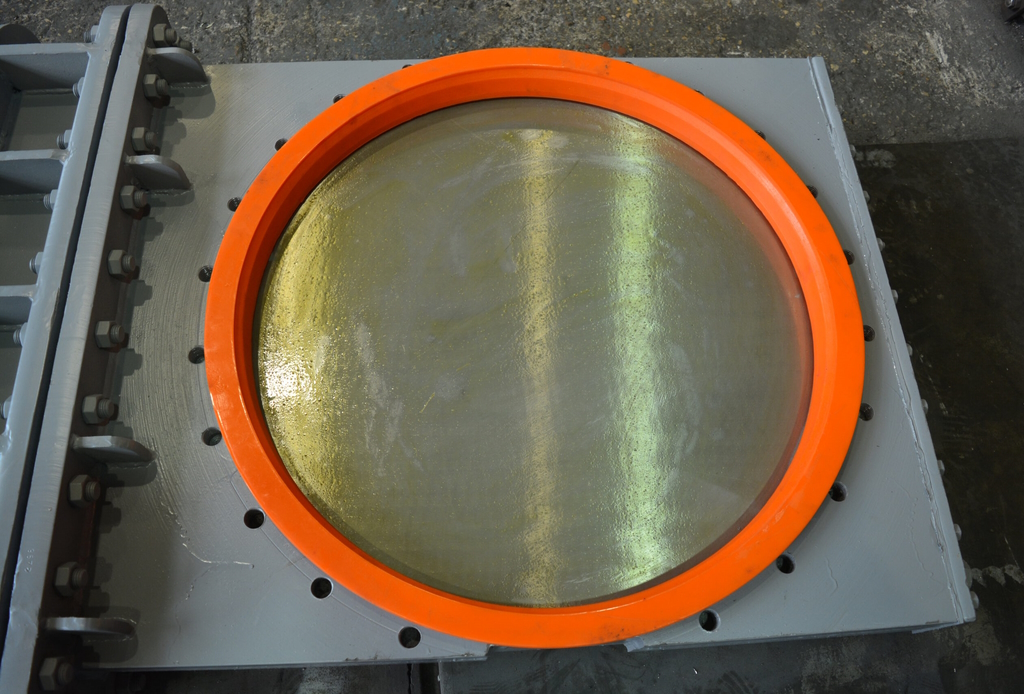

— Еластомірна манжета є одночасно міжфланцевим ущільненням, що виключає необхідність застосування додаткових прокладок при монтажі на трубопроводі.

— Швидкозамінні еластомірні манжети забезпечують легке обслуговування та ремонт виробу.

— Герметичність у засувках забезпечується по відношенню до зовнішнього середовища сальниковим ущільненням та прокладкою корпус-кришка.

— Кільця ущільнювачів сальникового вузла з різних матеріалів (підбираються під вимоги замовника) знижують фрикційний знос шпинделя і підвищують довговічність сальникового вузла.

— Конструкція корпусу з подвійним сідлом забезпечує двосторонню герметичність засувок.

— У засувках виробництва арматурного заводу «Адмірал» відсутні порожнини, де накопичуються тверді частинки, які можу заважати повному закриттю шиберу.

— Корпусні деталі виконані із зовнішніми ребрами для підвищення жорсткості під впливом тиску робочого середовища.

Характеристики

Номінальний діаметр, DN	150…1400 мм
Номінальний тиск, PN	1,0…1,6 МПа
Клас герметичності по ДСТУ EN 12266	А (на момент приймально-здавальних випробувань)
Приєднання до трубопроводу	міжфланцеве по ДСТУ ISO 7005-1
Монтажне положення	Вертикальне
Гарантійне напрацювання	1500 циклів (при використанні ЗІП)
Гарантійний термін експлуатації	12 місяців від дня введення в експлуатацію, але не більше 18 місяців від дня відвантаження з підприємства-виробника

Матеріали

№	Найменування деталі	Матеріал
		вик. Ст20	вик. ХЛ	вик. нж*
1	Корпус	Ст20	09Г2С	08Х18Н10Т (AISI 321)
2	Кришка	Ст20	09Г2С	08Х18Н10Т (AISI 321)
3	Шибер	20Х13 з термообробкою/08Х18Н10 (AISI 304)
4	Ущільнення у корпусі**	поліуретанова армована манжета
5	Шпіндель	20Х13
6	Ущільнення шпинделя	Сальникова набивка АП-31
7	Ходова гайка	БрАЖНМц10-4-4
Кріпильні деталі		Ст35
Прокладки		ПОН
Кліматичне виконання по ДСТУ 15150		У (-40…+40°С)	ХЛ (-60…+40°С)	У (-40…+40°С)
Температура роб. середи		Залежно від ущільнювальної манжети**

* у нержавіючому виконанні ребра жорсткості виготовляється зі Ст20. На вимогу замовника можливе виготовлення ребер жорсткості із нержавіючої сталі. ** ущільнювальна манжета, залежно від робочих параметрів засувки, може бути виконана з наступних видів гуми: СКЕПТ (EPDM -30° С…150° С), МБС (-30° С…80° С), ИРП-1265 (силіконовий каучук -60° С….200° С).

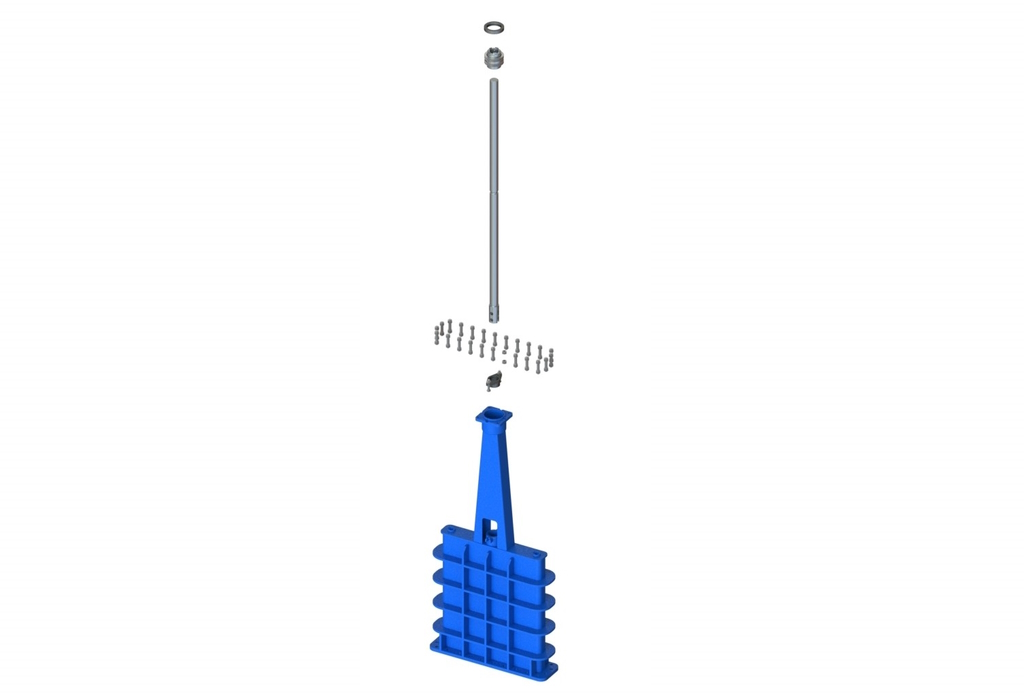

Креслення

Розміри

DN, мм	PN, МПа	Позначення КД	Н, мм	Н1, мм	h, мм	L, мм	B, мм	D1, мм*	d, мм*	n, шт.*	Маса, кг**
150	1,0	АА18002-0150	780	570	180	76	240	240	22	8	57
150	1,6	АА18001-0150	1060	870	190	82	350	240	22	8	90
200	1,0	АА18002-0200	840	520	220	80	295	295	22	8	71
200	1,6	АА18001-0200	1220	1003	218	82	400	295	22	12	112
250	1,0	АА18002-0250	1020	764	226	80	350	350	22	12	106
250	1,6	АА18001-0250	1410	1158	253	88	450	355	26	12	168
300	1,0	АА18002-0300	1100	810	260	86	400	400	22	12	123
300	1,6	АА18001-0300	1570	1290	280	88	500	410	26	12	195
350	1,0	АА18002-0350	1222	914	278	86	460	460	22	16	167
350	1,6	АА18001-0350	1740	1430	310	88	550	470	26	16	288
400	1,0	АА18002-0400	1904	1564	340	98	565	515	26	16	284
400	1,6	АА18001-0400	1920	1580	340	98	580	525	30	16	323
500	1,0	АА18002-0500	2272	1887	385	102	670	620	26	20	395
500	1,6	АА18001-0500	2350	1945	405	102	700	650	33	20	500
600	1,0	АА18002-0600	2590	2150	440	102	800	725	30	20	782
600	1,6	АА18001-0600	2755	2285	470	102	800	770	39	20	1095
700	0,63	АА18006-0700	2485	2055	430	108	900	810	26	24	1064
	1,0	АА18002-0700	2920	2423	498	108	900	840	30	24	1143
	1,6	АА18001-0700	2995	2490	505	108	900	840	39	24	1486
800	0,63	АА18006-0800	2788	2300	488	108	1018	920	30	24	1516
	1,0	АА18002-0800	3295	2740	555	108	1000	950	33	24	1630
	1,6	АА18001-0800	3315	2755	560	116	1000	950	39	24	1938
900	0,63	АА18006-0900	3091	2553	538	110	1180	1020	30	24	2245
	1,0	АА18002-0900	3605	3050	555	110	1100	1050	33	28	2423
	1,6	АА18001-0900	3615	3055	560	120	1100	1050	39	28	3321
1000	0,25	АА18009-1000	3394	2804	588	120	1290	1120	30	28	2385
	0,63	АА18006-1000	3394	2804	588	140	1290	1120	30	28	2565
	1,0	АА18002-1000	3415	2805	610	140	1260	1160	33	28	3000
1200	0,25	АА18009-1200	4083	3382	700	140	1512	1340	33	32	3959
	0,63	АА18006-1200	4083	3382	700	140	1512	1340	33	32	4257
	1,0	АА18002-1200	4098	3370	728	140	1565	1380	39	32	4970
1400	0,25	АА18009-1400	4708	3920	788	140	1668	1520	30	36	3635
	0,63	АА18006-1400	4680	3870	810	140	1730	1560	33	36	5217
	1,0	АА18002-1400	4708	3870	838	140	1785	1590	45	36	6018

* розміри фланців наведені відповідно до ДСТУ ISO 7005-1.
** маса, наведена в таблиці, є теоретичною і може певною мірою відрізнятись від фактичної.

Електропривод

DN, мм	PN, МПа	Махов.редук.	Тип приєднання		Макс. крутний момент, Нм	Число оборотів втулки відкр./закр.	Електропривід
DN, мм	PN, МПа	Махов.редук.	ЦКБА	ISO	Макс. крутний момент, Нм	Число оборотів втулки відкр./закр.	Адмірал	AUMA
150	1,0	+/+	АЧ	F14	100	25	Н-А-10	SA 14.2
150	1,6	+/+	Б	F14	250	50	Н-Б-03	SA 14.2
200	1,0	+/+	Б	F14	250	143	Н-Б-06	SA 14.2
200	1,6	+/+	Б	F14	250	58	Н-Б-03	SA 14.2
250	1,0	+/+	Б	F14	250	160	Н-Б-06	SA 14.2
250	1,6	+/+	Б	F14	250	60	Н-Б-03	SA 14.2
300	1,0	+/+	Б	F14	250	177	Н-Б-06	SA 14.2
300	1,6	+/+	Б	F14	250	177	Н-Б-06	SA 14.2
350	1,0	+/+	Б	F14	250	193	Н-Б-06	SA 14.2
350	1,6	+/+	Б	F14	250	193	Н-Б-06	SA 14.2
400	1,0	+/+	Б	F14	250	92	Н-Б-03	SA 14.2
400	1,6	+/+	Б	F14	250	92	Н-Б-03	SA 14.2
500	1,0	+/+	Б	F14	250	127	Н-Б-03	SA 14.2
500	1,6	+/+	Б	F14	250	127	Н-Б-03	SA 14.2
600	1,0	-/+	В	F16	600	125	Н-В-03	SA 16.2
600	1,6	-/+	В	F16	600	125	Н-В-03	SA 16.2
700	0,63	-/+	В	F16	630	142	Н-В-06	SA 16.2
	1,0	-/+	В	F16	630	142	Н-В-06	SA 16.2
	1,6	-/+	В	F25	1000	142	Н-В-16	GK 25.2 + SA 14.2
800	0,63	-/+	В	F25	1000	106	Н-В-16	GK 25.2 + SA 14.2
	1,0	-/+	В	F25	1000	106	Н-В-16	GK 25.2 + SA 14.2
	1,6	-/+	В	F25	1000	106	Н-В-16	GK 25.2 + SA 14.2
900	0,63	-/+	В	F25	1000	113	Н-В-16	GK 25.2 + SA 14.2
	1,0	-/+	В	F25	1000	113	Н-В-16	GK 25.2 + SA 14.2
	1,6	-/+	В	F25	1000	113	Н-В-16	GK 25.2 + SA 14.2
1000	0,25	-/+	В	F25	1000	100	Н-В-16	GK 25.2 + SA 14.2
	0,63	-/+	Г	F30	2500	100	Н-Г-06	GK 30.2 + SA 14.6
	1,0	-/+	Г	F30	2500	100	Н-Г-06	GK 30.2 + SA 14.6
1200	0,25	-/+	Г	F30	2500	120	Н-Г-06	GK 30.2 + SA 14.6
	0,63	-/+	Г	F30	2500	120	Н-Г-06	GK 30.2 + SA 14.6
	1,0	-/+	Г	F30	2500	120	Н-Г-06	GK 30.2 + SA 14.6
1400	0,25	-/+	Г	F30	2500	140	Н-Г-06	GK 30.2 + SA 14.6
	0,63	-/+	Г	F30	2500	140	Н-Г-06	GK 30.2 + SA 14.6
	1,0	-/+	Г	F30	2500	140	Н-Г-06	GK 30.2 + SA 14.6

Поставка

Комплектність

У комплект постачання входять: засувка, паспорт, експлуатаційна документація. На вимогу замовника засувки додатково можуть комплектуватися еластомірними манжетами, відповідними фланцями, кріпленням (для нерж. виконання: Ст35 – стандартне виконання, нж – опція), електроприводами.

Примітки

Зовнішній вигляд та конструкція засувок можуть бути змінені у процесі вдосконалення без особливого повідомлення, без погіршення споживчих властивостей та за умови постачання виробу із замовленими параметрами. Можливе виготовлення інших виконань за DN та PN, які не вказані в даному каталозі.
