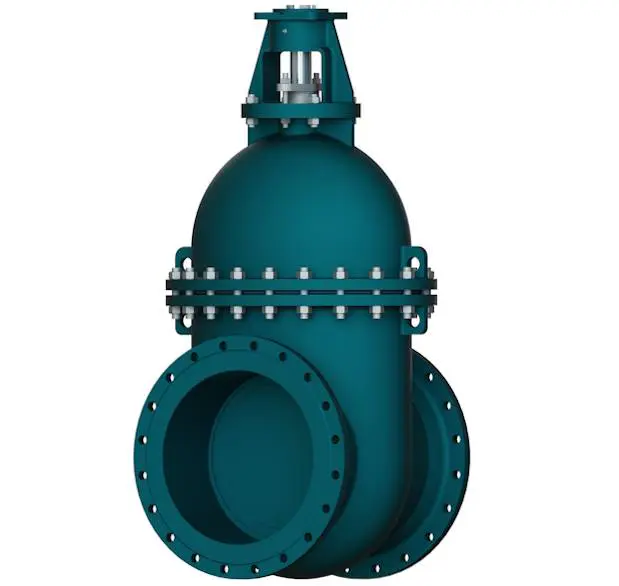

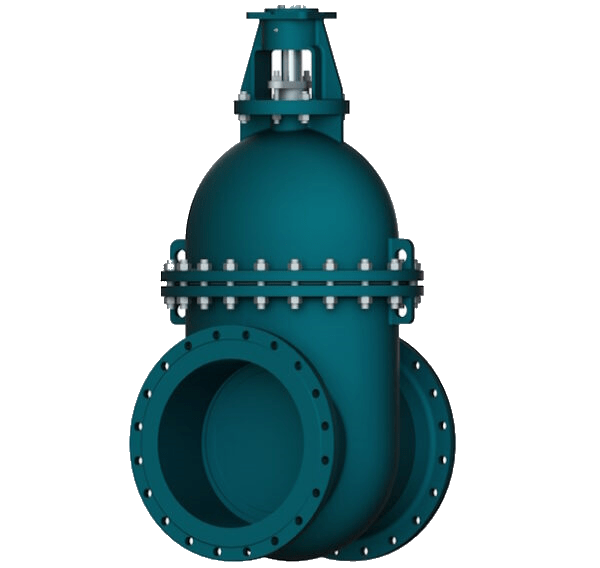

Засувка паралельна лита з невисувним шпинделем

Конструкція і виконання можуть бути змінені за бажанням замовника

Застосування

Призначені для роботи як запірний пристрій (без регулювання) на трубопроводах, що транспортують різні рідкі та газоподібні середовища нейтральні до матеріалів основних деталей. Застосовуються у водопровідному господарстві, електроенергетичній промисловості, хімічному виробництві, нафтогазопроводах, теплопостачанні.

Засувки арматурного заводу «Адмірал» виготовляються за технічними умовами, стандартами ГОСТ, СТ ЦКБА, ДСТУ та конструкторською документацією.
Продукцію сертифіковано на відповідність вимогам стандартів.
Кожна засувка проходить контроль якості та випробування.

Переваги

— Засувки виробництва арматурного заводу «Адмірал» виготовляються повнопрохідними, що забезпечує можливість проходження через неї очисних та діагностичних пристроїв.

— Ущільнення сальникового вузла з різних матеріалів (підбираються під вимоги замовника) знижують фрикційне зношування шпинделя і підвищує довговічність сальникового вузла.

— Підшипники кочення у підшипниковому вузлі знижують зусилля на приводі, що дозволяє продовжити термін служби електроприводу та підшипникового вузла.

Характеристики

Номінальний діаметр, DN	500, 600, 800 мм
Номінальний тиск, PN	1,0 МПа
Клас герметичності по ГОСТ 9544	C, D (обмовляється при замовленні)
Приєднання до трубопроводу	фланцеве по ГОСТ 12815, ГОСТ 33259, ДСТУ ISO 7005-1
Будівельна довжина	по ГОСТ 3706 або по ДСТУ ISO 5752
Монтажне положення	Вертикальне
Гарантійне напрацювання	1500 циклів (при використанні ЗІП)
Гарантійний термін експлуатації	12 місяців від дня введення в експлуатацію, але не більше 18 місяців від дня відвантаження з підприємства-виробника

Матеріали

№	Найменування деталі	Матеріал
1	Корпус	СЧ-15, СЧ-20
2	Кришка
3	Диск
4	Ущільнення корпусу	ЛС 59-1
5	Ущільнення диска	ЛС 59-1
6	Шпиндель	20Х13
7	Сальникова набивка	АП-31
8	Гайка ходова	БрАЖНМц10-4-4
Кріпильні деталі		Ст35
Прокладки		Пароніт
Кліматичне виконання по ГОСТ 15150		У (-40…+40°С)
Температура робочого середовища		-30°С…+120°С

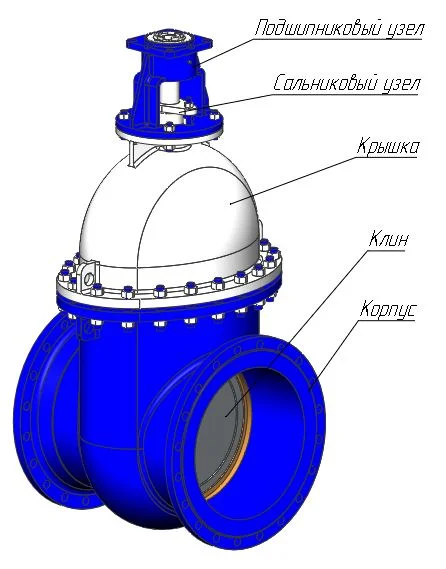

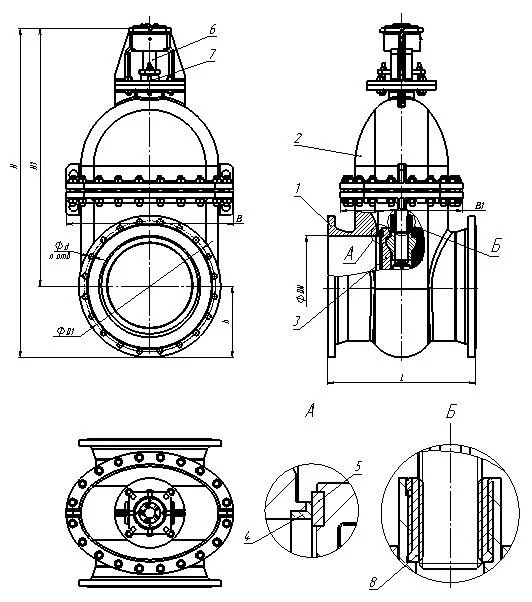

Креслення

Розміри

DN, мм	PN, МПа	Таблична фігура***	Позначення по КД	Н, мм	Н1, мм	h, мм	L, мм	D1, мм*	d, мм*	n, шт.*	Маса, кг**
500	1,0	30ч515бр 30ч915бр	АА15007-0500	1695	1360	335	700	620	26	20	910
600	1,0	30ч515бр 30ч915бр	АА15007-0600	1845	1455	390	800	725	30	20	1170
800	1,0	30ч515бр 30ч915бр	АА15007-0800	2720	2215	505	1000	950	33	24	2810

* Розміри фланців дано за ГОСТ 12815.
** маса, наведена в таблиці, є теоретичною і може певною мірою відрізнятись від фактичної.

Електропривод

DN, мм	PN, МПа	Махов /редук.	Тип приєднання		Макс. крутящий момент, Нм	Кількість обертів втулки відкр./закр.	Електропривод
DN, мм	PN, МПа	Махов /редук.	ЦКБА	ISO	Макс. крутящий момент, Нм	Кількість обертів втулки відкр./закр.	Адмірал	AUMA
500	1,0	-/+	В	F25	1000	63	Н-В-06	GK 25.2+SA 14.2
600	1,0	-/+	В	F25	1000	75	Н-В-16	GK 25.2+SA 14.2
800	1,0	-/+	Г	F30	2500	80	Н-Г-06	GK 30.2+SA 14.6

Поставка

Комплектність

У комплект постачання входять: засувка, паспорт, експлуатаційна документація. На вимогу замовника засувки додатково можуть комплектуватися фланцями, прокладками, кріпленням, електроприводами.

Примітки

Зовнішній вигляд та конструкція засувок можуть бути змінені в процесі вдосконалення без особливого повідомлення, без погіршення споживчих властивостей та за умови постачання виробів із замовленими параметрами. Можливе виготовлення інших виконань за DN та PN, які не вказані в даному каталозі.
