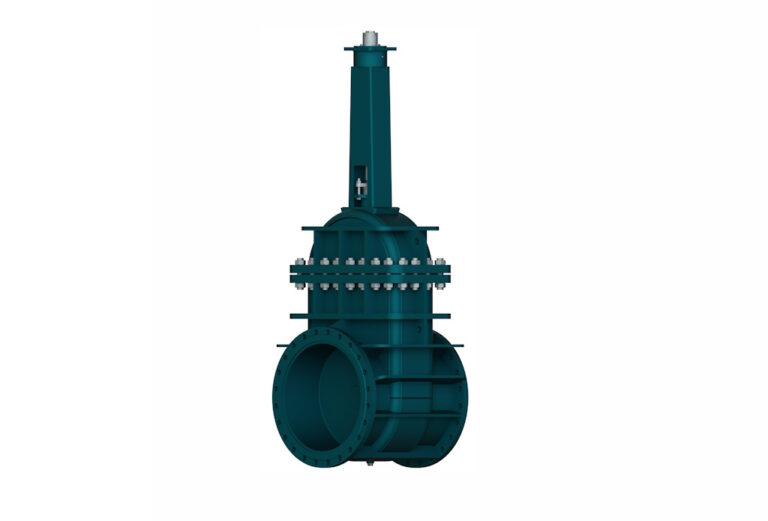

Задвижки стальные клиновые штампосварные с выдвижным шпинделем

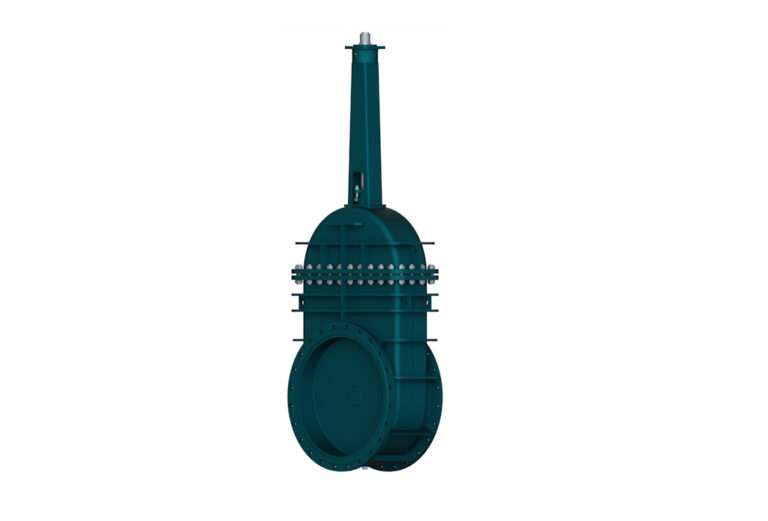

Задвижки стальные клиновые штампосварные с выдвижным шпинделем-2

Засувка клинова штампозварна з висувним шпинделем, фланцева-1

Засувка клинова штампозварна з висувним шпинделем, фланцева-4

Засувка клинова штампозварна з висувним шпинделем, фланцева-5

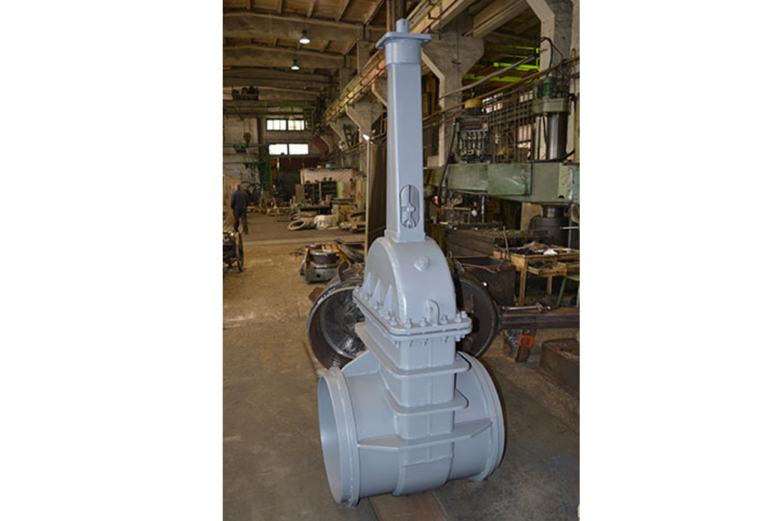

Засувка клинова штампозварна з висувним шпинделем під приварення-7

Засувка клинова штампозварна з висувним шпинделем під приварення-8

Засувка клинова штампозварна з висувним шпинделем під приварення-9

Засувка клинова штампозварна з висувним шпинделем, фланцева-2

Засувка клинова штампозварна з висувним шпинделем, фланцева-3

Засувка клинова штампозварна з висувним шпинделем, фланцева-6

Засувка клинова штампозварна з висувним шпинделем

Таблиця фігур: 30с42нж, 30с46нж, 30с514нж, 30с536нж, 30с542нж, 30с546нж, 30с547нж, 30с911нж, 30с914нж, 30с936нж, 30с942нж, 30с946нж, 30с947нж, 30нж42нж, 30нж46нж, 30нж514нж, 30нж536нж, 30нж542нж, 30нж546нж, 30нж547нж, 30нж911нж, 30нж914нж, 30нж936нж, 30нж942нж, 30нж946нж, 30нж947нж

Конструкція і виконання можуть бути змінені за бажанням замовника

Зробити запит

Застосування

Призначені для роботи як запірний пристрій (без регулювання) на трубопроводах, що транспортують різні рідкі та газоподібні середовища нейтральні до матеріалів основних деталей. Застосовуються у водопровідному господарстві, електроенергетиці, хімічних виробництвах, нафтогазопроводах, теплопостачанні.

Засувки виробництва арматурного заводу «Адмірал» виготовляються за технічними умовами, стандартами ДСТУ, СТ ЦКБА та конструкторською документацією.
Продукцію сертифіковано на відповідність вимогам стандартів.
Кожна засувка проходить контроль якості та випробування.

Переваги

— Засувки виробництва арматурного заводу «Адмірал» виконані у зварному корпусі, мають меншу масу порівняно з литими засувками, та можуть мати меншу будівельну довжину порівняно із засувками зі стандартною будівельною довжиною.

— Клин дводисковий самовстановлюючий сприяє стабільним показникам високої герметичності та підвищеної ремонтопридатності.

— Герметичність у засувках забезпечується корозійностійким, зносостійким наплавленням ущільнювальних поверхонь диска та корпусу. По відношенню до зовнішнього середовища герметичність забезпечується сальниковим ущільненням та прокладкою корпус-кришка.

— Кільця ущільнювачів сальникового вузла з різних матеріалів (підбираються під вимоги замовника) знижують фрикційний знос шпинделя і підвищує довговічність сальникового вузла.

— Обмежувальна гайка на кінці шпинделя захищає засувки від надмірного навантаження запорного органу замикання при неправильному налаштуванні електроприводу.

— Напрямні для засувок великого діаметру для плавності ходу та зменшення навантаження на привід виконані з роликами кочення.

— Ходова гайка з бронзи розташована поза робочою камерою, що збільшує її термін служби.

— У нержавіючому виконанні бічні та сполучні (корпус-кришка) фланці засувок виконані з вуглецевої сталі з корозійним наплавленням ущільнювальних поверхонь для захисту від впливу робочого середовища.

Характеристики

Номінальний діаметр, DN	150…2400 мм
Номінальний тиск, PN	0,1…1,0 МПа
Клас герметичності ДСТУ EN 12266	А, B, C, D (обмовляється при замовленні)
Приєднання до трубопроводу	фланцеве по ДСТУ ISO 7005-1
Будівельна довжина	по ДСТУ ISO 5752
Монтажне положення	Вертикальне
Гарантійне напрацювання	1500 циклів (при використанні ЗІП)
Гарантійний термін експлуатації	12 місяців від дня введення в експлуатацію, але не більше 18 місяців від дня відвантаження з підприємства-виробника

Матеріали

№	Найменування деталі	Матеріал
		вик. Ст20	вик. ХЛ	вик. нж*	вик. нжМ*
1	Корпус	Ст20	09Г2С	08Х18Н10Т (AISI 321)	10Х17Н13М2T (AISI 316Ti)
2	Кришка	Ст20	09Г2С	08Х18Н10Т (AISI 321)	10Х17Н13М2T (AISI 316Ti)
3	Диск	Ст20	09Г2С	08Х18Н10Т (AISI 321)	10Х17Н13М2T (AISI 316Ti)
4	Ущільнення у корпусі	нержавіюча наплавка ЦН-6Л			ЦН-12М
5	Ущільнення на диску	нержавіюча наплавка ЦН-6Л			ЦН-12М
6	Шпіндель	20Х13			10Х17Н13М2 (AISI 316)
7	Ущільнення шпинделя**	Сальникове набивання з ТРГ
8	Ходова гайка	БрАЖНМц10-4-4
Кріпильні деталі		Ст35
Прокладки***		із листа ТРГ
Кліматичне виконання по ДСТУ 15150		У (-40…+40°С)	ХЛ (-60…+40°С)	У (-40…+40°С)
Температура робочого середовища		-40°С…+300°С	-60°С…+250°С	-40°С…+300°С

* у нержавіючому виконанні ребра жорсткості та фланці виготовляються зі Ст20, з нержавіючою наплавкою ущільнювальних поверхонь фланця. На вимогу замовника можливе виготовлення ребер жорсткості та фланців із нержавіючої сталі.
** при температурі робочого середовища від -400С до 2500С застосовується сальникова набивка АП-31.
*** при температурі робочого середовища від -400С до 1500С застосовується прокладки з пароніту.

Креслення

Габаритне креслення засувок DN 150…DN 800 РN 0,4…РN 1,0

Габаритне креслення засувок DN 1000…DN 1800 РN 0,1…РN 1,0

Розміри

DN, мм	PN, МПа	Таблична фігура***	Позначення КД	Н, мм	Н1, мм	h, мм	L, мм	B, мм	D1, мм*	d, мм*	n, шт.*	Маса, кг фланцева**
150	1	30с42нж 30с942нж	АА13165-0150	832	692	140	210	285	240	22	8	69
200	1		АА13165-0200	912	744	168	230	340	295	22	8	98
250	1		АА13165-0250	1063	868	195	250	390	350	22	12	124
300	1		АА13165-0300	1261	1041	220	270	440	400	22	12	170
350	0,63	30с46нж 30с946нж	АА13164-0350	1385	1135	250	290	500	445	22	12	173
350	1	30с42нж 30с942нж	АА13165-0350	1372	1122	250	290	500	460	22	16	218
400	0,63	30с46нж 30с946нж	АА13164-0400	1542	1275	268	310	600	495	22	16	300
400	1	30с42нж 30с942нж	АА13165-0400	1543	1260	283	406	565	515	26	16	334
500	0,63	30с46нж 30с946нж	АА13164-0500	1880	1560	320	350	684	600	22	16	390
500	1	30с542нж 30с942нж	АА13165-0500	1890	1555	335	457	710	620	26	20	493
600	0,63	30с46нж 30с946нж	АА13164-0600	2189	1811	378	390	790	705	26	20	498
600	1	30с542нж 30с942нж	АА13165-0600	2195	1805	390	508	820	725	30	20	780
700	0,63	30с546нж 30с946нж	АА13164-0700	2485	2055	430	430	900	810	26	24	650
700	1	30с542нж 30с942нж	АА13165-0700	2503	2055	448	610	935	840	30	24	990
800	0,4	30с547нж 30с947нж	АА13097-0800	2788	2300	488	470	1018	920	30	24	1180
	0,63	30с546нж 30с946нж	АА13164-0800	2788	2300	488	470	1018	920	30	24	1298
	1	30с542нж 30с942нж	АА13165-0800	2800	2295	505	660	1162	950	33	24	1464
900	0,4	30с547нж 30с947нж	АА13097-0900	3091	2553	538	510	1180	1020	30	24	1280
	0,63	30с546нж 30с946нж	АА13164-0900	3091	2553	538	510	1180	1020	30	24	1750
	1	30с542нж 30с942нж	АА13165-0900	3108	2553	555	711	1210	1050	33	28	2070
1000	0,4	30с547нж 30с947нж	АА13097-1000	3394	2804	588	550	1290	1120	30	28	1320
	0,63	30с546нж 30с946нж	АА13164-1000	3394	2804	588	550	1290	1120	30	28	1920
	1	30с542нж 30с942нж	АА13165-1000	3415	2805	610	813	1260	1160	33	28	2390
1200	0,4	30с547нж 30с947нж	АА13097-1200	4083	3382	700	700	1512	1340	33	32	1937
	0,63	30с546нж 30с946нж	АА13164-1000	4083	3382	700	900	1512	1340	33	32	3050
	1	30с542нж 30с942нж	АА13165-1200	4098	3370	728	1050	1565	1380	39	32	3975
1400	0,16	30с514нж 30с914нж	АА13004-1400	4708	3920	788	900	1668	1520	30	36	2434
	0,63	30с546нж 30с946нж	АА13164-1400	4680	3870	810	900	1730	1560	33	36	3963
	1	30с542нж 30с942нж	АА13165-1400	4708	3870	838	1050	1785	1590	45	36	4600
1500	0,1	30с511нж 30с911нж	АА13001-1500	4959	4114	845	700	1812	1630	30	40	3200
	0,25	30с514нж 30с914нж	АА13545-1500	4959	4114	845	950	1812	1630	30	40	3509
	0,63	30с546нж 30с946нж	АА13164-1500	4977	4136	863	950	1815	1660	33	40	5214
1600	0,1	30с511нж 30с911нж	АА13001-1500	5249	4352	897	1000	1938	1730	30	40	4100
	0,25	30с514нж 30с914нж	АА13545-1600	5249	4352	897	1000	1938	1730	30	40	4570
	0,63	30с546нж 30с946нж	АА13164-1600	5280	4370	910	1000	1930	1760	33	40	6218
1800	0,1	30с511нж 30с911нж	АА13001-1800	5863	4870	993	1250	2095	1930	30	44	5254
1800	0,25	30с514нж 30с914нж	АА13545-1800	5863	4870	993	1250	2095	1930	30	44	6480
2000	0,1	30с511нж 30с911нж	АА13001-2000	6513	5418	1095	1500	2290	2130	30	48	8295
2000	0,25	30с514нж 30с914нж	АА13545-2000	6513	5418	1095	1500	2390	2130	30	48	10618
2200	0,1	30с511нж 30с911нж	АА13001-2200	7163	5960	1203	1750	2605	2340	33	52	10750
2200	0,25	30с514нж 30с914нж	АА13545-2200	7163	5960	1203	1750	2605	2340	33	52	12900
2400	0,1	30с511нж 30с911нж	АА13001-2400	7813	6510	1303	2000	2805	2540	33	56	13760
2400	0,25	30с514нж 30с914нж	АА13545-2400	7813	6510	1303	2000	2805	2540	33	56	16512

* розміри фланців наведені відповідно до ДСТУ ISO 7005-1. ** маса, наведена в таблиці, є теоретичною і може певною мірою відрізнятись від фактичної. *** на вимогу замовника можливе виготовлення нержавіючого виконання засувок (табличні фігури не показані).

Електропривод

DN, мм	PN, МПа	Махов/редук	Тип приєднання		Макс. крутний момент, Нм	Число оборотів втулки відкр./закр.	Електропривід
			ЦКБА	ISO			Адмірал	AUMA
150	1	+/+	АЧ	F07	53	39	Н-А-11	SA 07.2
200	1	+/+	Б	F14	120	53	Н-Б-03	SA 14.2
250	1	+/+	Б	F14	110	60	Н-Б-03	SA 14.2
300	1	+/+	Б	F14	125	68	Н-Б-03	SA 14.2
350	0,63	+/+	Б	F14	250	74	Н-Б-03	SA 14.2
350	1	+/+	Б	F14	250	74	Н-Б-03	SA 14.2
400	0,63	+/+	Б	F14	150	86	Н-Б-03	SA 14.2
400	1	+/+	Б	F14	250	86	Н-Б-03	SA 14.2
500	0,63	+/+	В	F16	290	77	Н-В-03	SA 16.2
500	1	-/+	В	F25	1000	77	Н-В-16	GK 25.2+SA 14.2
600	0,63	+/+	В	F16	380	91	Н-В-03	SA 16.2
600	1	-/+	В	F25	1000	91	Н-В-16	GK 25.2+SA 14.2
700	0,63	-/+	В	F25	1000	94	Н-В-16	GK 25.2+SA 14.2
700	1	-/+	В	F25	1000	94	Н-В-16	GK 25.2+SA 14.2
800	0,4	-/+	В	F25	1000	125	Н-В-06	GK 25.2+SA 14.2
	0,63	-/+	В	F25	1000	125	Н-В-16	GK 25.2+SA 14.2
	1	-/+	В	F25	1000	125	Н-В-16	GK 25.2+SA 14.2
900	0,4	-/+	В	F16	750	113	Н-В-03	GK 25.2+SA 14.2
	0,63	-/+	В	F25	1000	113	Н-В-16	GK 25.2+SA 14.2
	1	-/+	В	F25	1000	113	Н-В-16	GK 25.2+SA 14.2
1000	0,4	-/+	В	F25	840	141	Н-В-19	GK 25.2+SA 14.2
	0,63	-/+	Г	F30	1100	141	Н-Г-06	GK 30.2+SA 14.6
	1	-/+	Г	F30	1200	141	Н-Г-06	GK 30.2+SA 14.6
1200	0,4	-/+	Г	F30	1440	140	Н-Г-06	GK 30.2+SA 14.6
	0,63	-/+	Г	F30	2500	140	Н-Г-06	GK 30.2+SA 14.6
	1	-/+	Г	F30	2500	140	Н-Г-06	GK 30.2+SA 14.6
1400	0,16	-/+	Г	F30	2500	161	Н-Г-06	GK 30.2+SA 14.6
	0,63	-/+	Г	F30	2500	161	Н-Г-06	GK 30.2+SA 14.6
	1	-/+	Г	F30	2500	161	Н-Г-06	GK 30.2+SA 14.6
1500	0,1	-/+	Г	F30	2500	167	Н-Г-06	GK 30.2+SA 14.6
	0,25	-/+	Г	F30	2500	167	Н-Г-06	GK 30.2+SA 14.6
	0,63	-/+	Д	F40	7500	167	Н-Д-09	GST 40.2+SA 16.2
1600	0,1	-/+	Г	F30	2500	172	Н-Г-06	GK 30.2+SA 14.6
	0,25	-/+	Г	F30	2500	172	Н-Г-06	GK 30.2+SA 14.6
	0,63	-/+	Д	F40	8500	150	Н-Д-09	GST 40.2+SA 16.2
1800	0,1	-/+	Д	F40	8000	167	Н-Д-09	GST 40.2+SA 16.2
1800	0,25	-/+	Д	F40	8000	167	Н-Д-09	GST 40.2+SA 16.2
2000	0,1	-/+	Д	F40	8500	183	Н-Д-03	GST 40.2+SA 16.2
2000	0,25	-/+	Д	F40	8500	183	Н-Д-09	GST 40.2+SA 16.2
2200	0,1	-/+	Д	F40	9000	192	Н-Д-09	GST 40.2+SA 16.2
2200	0,25	-/+	Д	F40	9000	192	Н-Д-09	GST 40.2+SA 16.2
2400	0,1	-/+	Д	F40	10000	200	Н-Д-09	GST 40.2+SA 16.2
2400	0,25	-/+	Д	F40	10000	200	Н-Д-09	GST 40.2+SA 16.2

Поставка

Комплектність

У комплект постачання входять: засувка, паспорт, експлуатаційна документація. На вимогу замовника засувки додатково можуть комплектуватися відповідними фланцями, прокладками, кріпленням (для нерж. виконання: Ст35 – стандартне виконання, нж – опція), електроприводами.

Примітки

Зовнішній вигляд та конструкція засувок можуть бути змінені у процесі вдосконалення без особливого повідомлення, без погіршення споживчих властивостей та за умови постачання виробу із замовленими параметрами. Можливе виготовлення інших виконань за DN та PN, які не вказані в даному каталозі.
