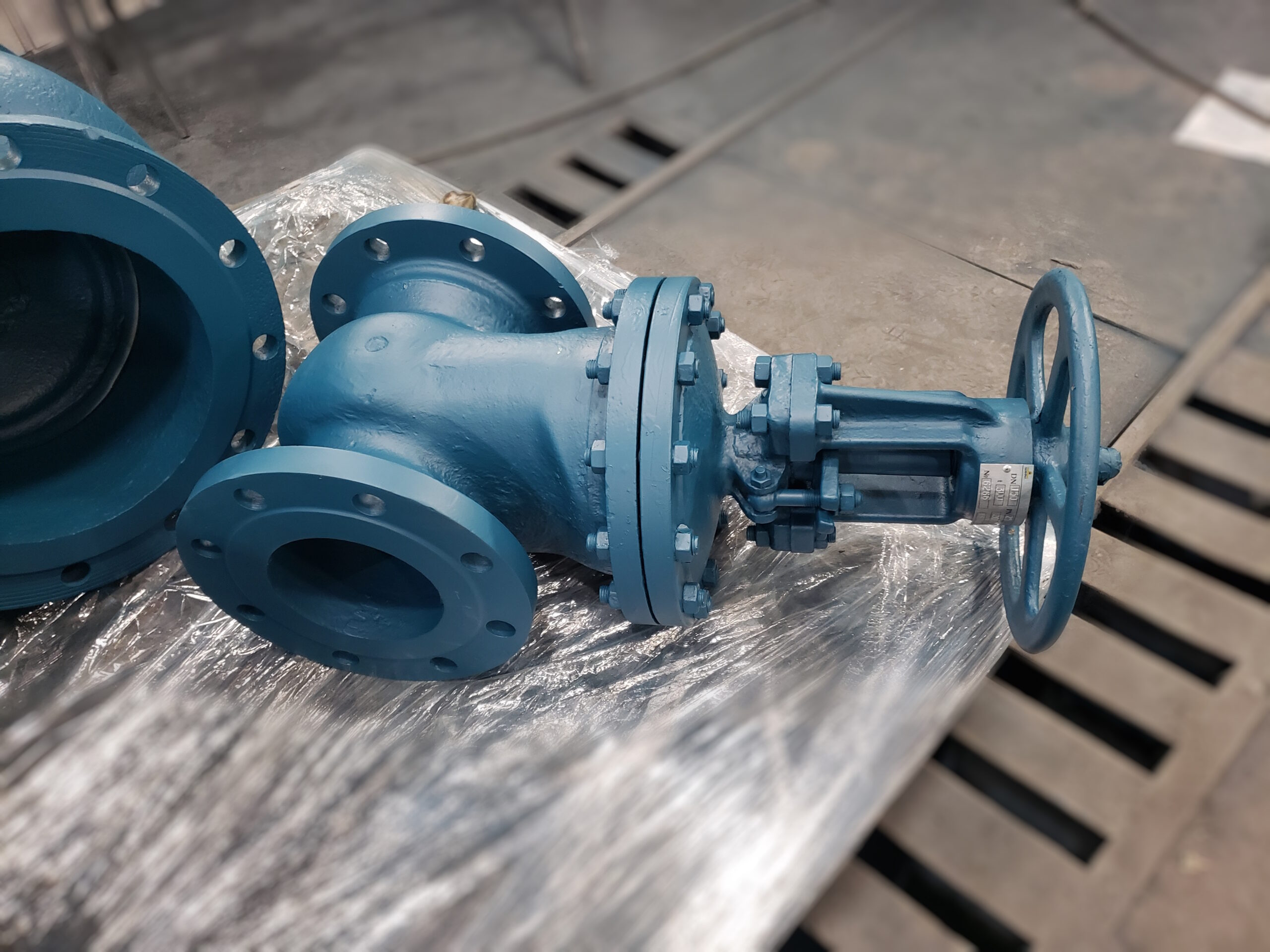

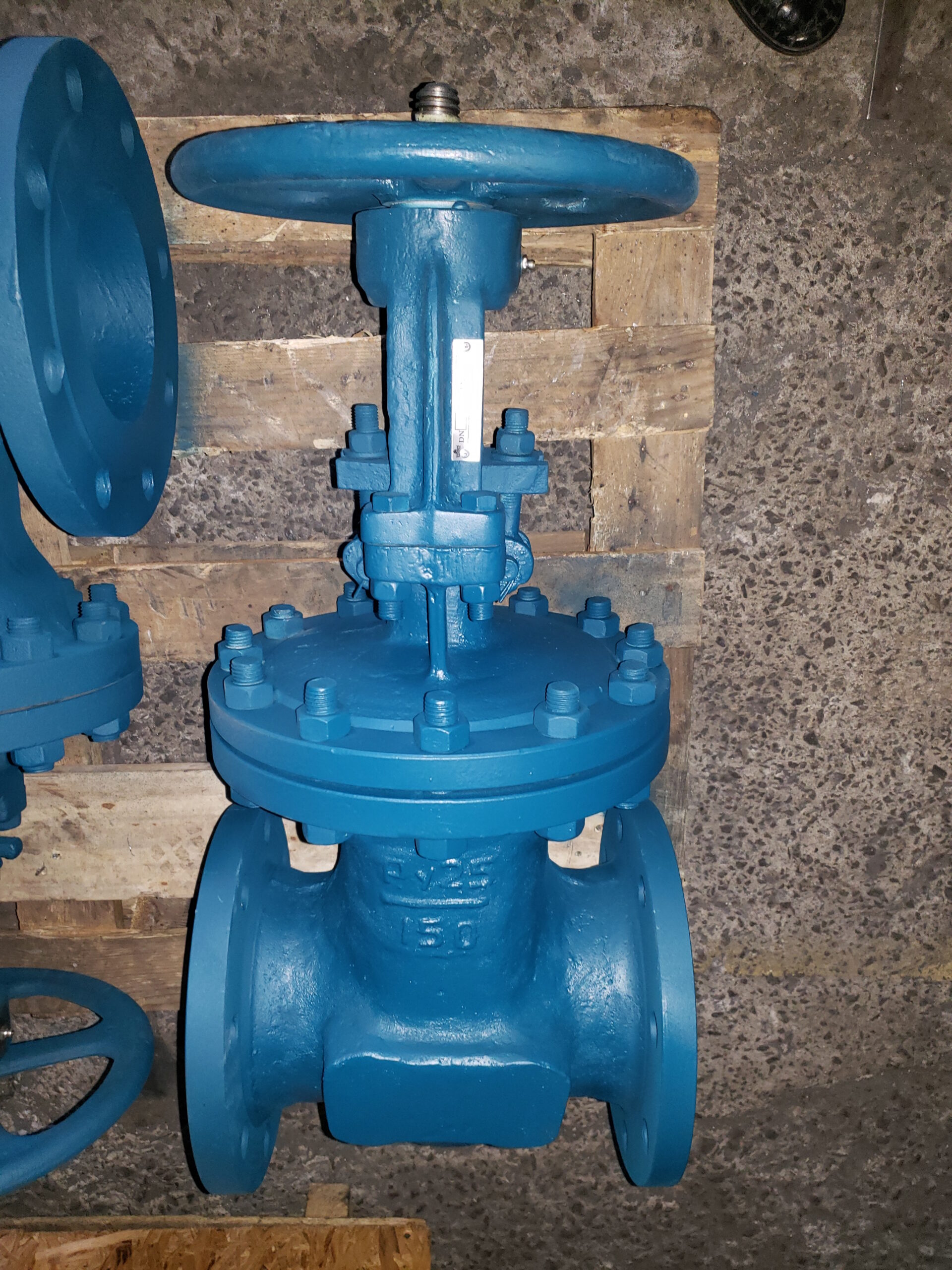

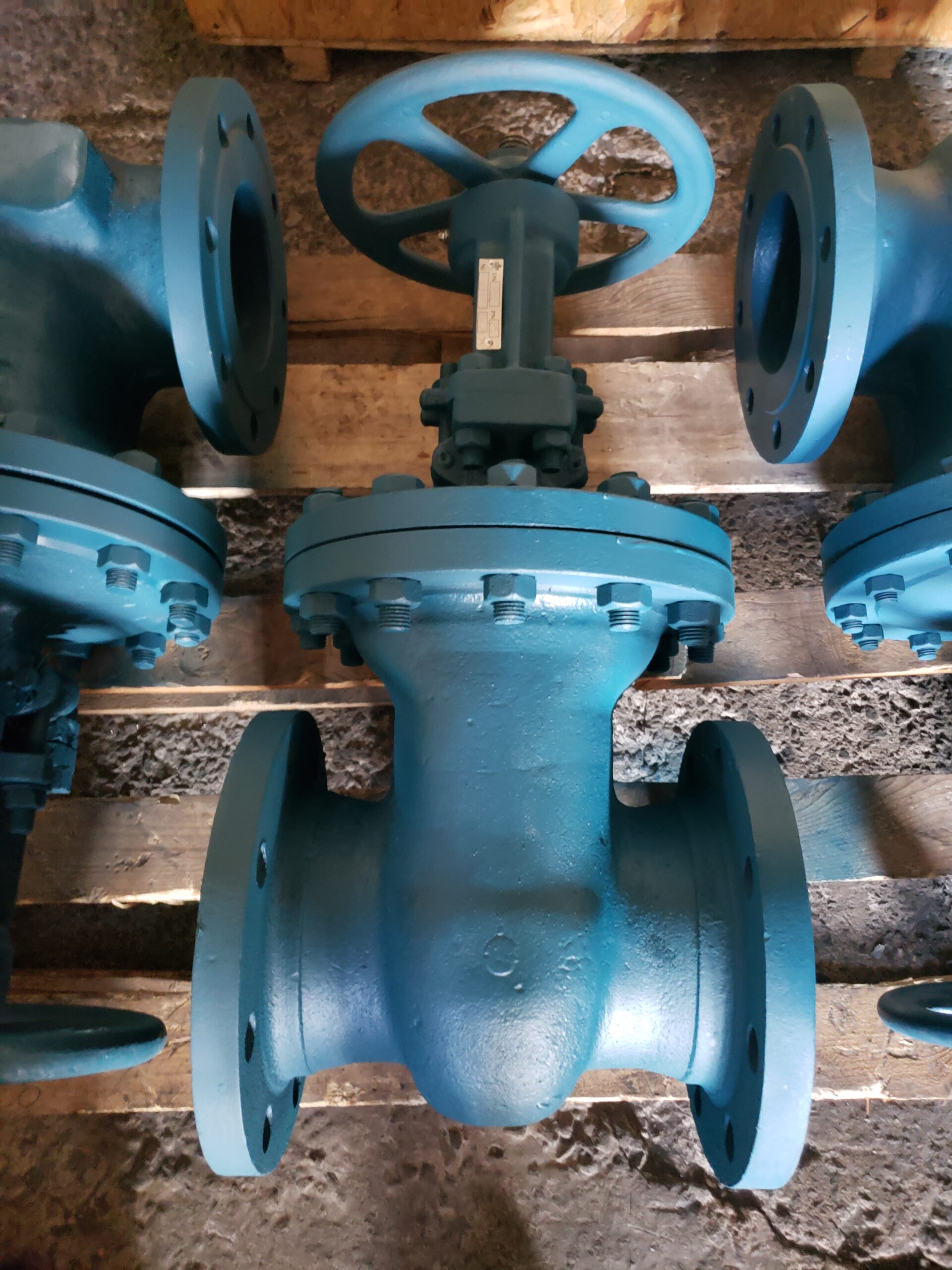

Засувка клинова лита з пружним диском і висувним шпінделем

Засувка клинова лита з пружним диском і висувним шпінделем

таблиця фігур: 30c41нж, 30с541нж, 30с941нж, 30нж41нж, 30нж541нж, 30нж941нж

Конструкція і виконання можуть бути змінені за бажанням замовника

Зробити запит

Застосування

Призначені для роботи як запірний пристрій (без регулювання) на трубопроводах, що транспортують різні рідкі та газоподібні середовища нейтральні до матеріалів основних деталей. Застосовуються у водопровідному господарстві, електроенергетичній промисловості, хімічному виробництві, нафтогазопроводах, теплопостачанні.

Засувки арматурного заводу «Адмірал» виготовляються за технічними умовами, стандартами ГОСТ, СТ ЦКБА, ДСТУ та конструкторською документацією.
Продукцію сертифіковано на відповідність вимогам стандартів.
Кожна засувка проходить контроль якості та випробування.

Переваги

— Герметичність у засувці забезпечується корозійностійким, зносостійким наплавленням ущільнювальних поверхонь диска та корпусу. По відношенню до зовнішнього середовища герметичність забезпечується сальниковим ущільненням та прокладкою корпус-кришка.

— Корпус, клин та кришка виконані литими, що забезпечує жорстку конструкцію засувки та зумовлює можливість застосування на трубопроводах високого тиску.

— Засувки виробництва арматурного заводу «Адмірал» виготовляються повнопрохідними, що забезпечує можливість проходження через неї очисних та діагностичних пристроїв.

— Підшипники кочення в підшипниковому вузлі знижують зусилля на приводі, що дозволяє продовжити термін служби електроприводу та підшипникового вузла.

Характеристики

Номінальный діаметр, DN	50…1200 мм
Номінальний тиск, PN	1,6, 2,5 МПа
Клас герметичності по ГОСТ 9544	А, B, C, D (обмовляється при замовленні)
Приєднання до трубопровіду	фланцеве по ГОСТ 12815, ГОСТ 33259, ДСТУ ISO 7005-1 або під приварення
Будівельна довжина	по ГОСТ 3706 або по ДСТУ ISO 5752
Монтажне положення	Вертикальне
Гарантийне напрацювання	1500 циклів (при використанні ЗІП)
Гарантійний строк експлуатації	12 місяців з дня введення у експлуатацію, але не більше 18 місяців з дня відвантаження з підприємства-виготовлювача

Матеріали

№	Найменування деталі	Матеріал
		вик. Ст25Л	вик. ХЛ	вик. 08Х18Н10Л
1	Корпус	Ст25Л	Ст20ГЛ	08Х18Н10Л
2	Кришка
3	Диск
4	Ущільнення в корпусі	нержавіюче наплавлення ЦН-6Л
5	Ущільнення на диску	нержавіюче наплавлення ЦН-6Л
6	Шпиндель	20Х13	14Х17Н2	20Х13
7	Ущільнення шпинделя*	Сальникова набивка з ТРГ
8	Ходова гайка	БрАЖНМц10-4-4
Кріпильні деталі		Ст35, 10Г2
Прокладки**		з листа ТРГ
Кліматичне виконання по ГОСТ 15150		У (-40…+40°С)	ХЛ (-60…+40°С)	У (-40…+40°С)
Температура робочого середовища		-30°С…+425°С	-60⁰С…+300⁰С	-30°С…+425°С

* при температурі робочого середовища від -40°С до 250°С застосовується сальникове набивання АП-31.
** при температурі робочого середовища від -40°С до 150°С застосовуються прокладки з пароніту.

Креслення

Розміри

DN, мм	PN, МПа	Таблична фігура***	Позначення по КД	Н, мм	Н1, мм	h, мм	L, мм	D1, мм*	d, мм*	n, шт.*	Маса, кг**
50	1,6	30с41нж 30с941нж	АА11055-0050	410	330	80	180	125	18	4	20
50	2,5	30с64нж 30с964нж	АА11015-0050	410	330	80	180	125	18	4	22
80	1,6	30с41нж 30с941нж	АА11055-0080	523	425	98	210	160	18	8	35
80	2,5	30с64нж 30с964нж	АА11015-0080	523	425	98	210	160	18	8	39
100	1,6	30с41нж 30с941нж	АА11055-0100	598	490	108	230	180	18	8	40
100	2,5	30с64нж 30с964нж	АА11015-0100	605	490	115	230	190	22	8	48
150	1,6	30с41нж 30с941нж	АА11055-0150	740	600	140	350	240	22	8	83
150	2,5	30с64нж 30с964нж	АА11015-0150	750	600	150	403	250	26	8	141
200	1,6	30с41нж 30с941нж	АА11055-0200	918	750	168	400	295	22	12	130
200	2,5	30с64нж 30с964нж	АА11015-0200	930	750	180	419	310	26	12	288
250	1,6	30с41нж 30с941нж	АА11055-0250	1112	910	202	450	355	26	12	210
250	2,5	30с64нж 30с964нж	АА11015-0250	1122	910	212	457	370	30	12	350
300	1,6	30с41нж 30с941нж	АА11055-0300	1285	1055	230	500	410	26	12	300
300	2,5	30с64нж 30с964нж	АА11015-0300	1298	1055	243	500	430	30	16	428
350	1,6	30с41нж 30с941нж	АА11055-0350	1416	1165	251	550	470	26	16	425
350	2,5	30с64нж 30с964нж	АА11015-0350	1469	1200	269	550	490	33	16	452
400	1,6	30с41нж 30с941нж	АА11055-0400	1707	1435	272	600	525	30	16	598
400	2,5	30с564нж 30с964нж	АА11015-0400	1730	1435	295	600	550	33	16	638
DN, мм	PN, МПа	Табличная фигура***	Обозначение по КД	Н, мм	Н1, мм	h, мм	L, мм	D1, мм*	d, мм*	n, шт.*	Масса, кг**
500	1,6	30с541нж 30с941нж	АА11055-0500	2123	1765	358	700	650	33	20	1021
500	2,5	30с564нж 30с964нж	АА11015-0500	2165	1815	347	700	660	39	20	1143
600	1,6	30с541нж 30с941нж	АА11055-0600	2463	2055	408	800	770	39	20	1376
600	2,5	30с564нж 30с964нж	АА11015-0600	2463	2055	408	800	770	39	20	1311
700	1,6	30с541нж 30с941нж	АА11055-0700	2833	2353	480	900	840	39	24	2550
700	2,5	30с564нж 30с964нж	АА11015-0700	2833	2353	480	900	875	45	24	2615
800	1,6	30с541нж 30с941нж	АА11055-0800	3099	2594	505	1000	950	39	24	3550
800	2,5	30с564нж 30с964нж	АА11015-0800	3099	2594	505	1000	990	45	24	3620
1000	1,6	30с541нж 30с941нж	АА11055-1000	6839	3120	620	1200	1170	45	28	5698
1000	2,5	30с564нж 30с964нж	АА11015-1000	6844	3120	625	1200	1210	56	28	6046
1200	1,6	30с541нж 30с941нж	АА11055-1200	4485	3730	755	1400	1390	52	32	7280
1200	2,5	30с564нж 30с964нж	АА11015-1200	4485	3760	775	1400	1420	56	32	7440

* Розміри фланців дано за ГОСТ 12815.
** маса, наведена в таблиці, є теоретичною і може певною мірою відрізнятись від фактичної.
*** на вимогу замовника можливе виготовлення нержавіючого виконання засувок (табличні фігури не показані).

Електропривод

DN, мм	PN, МПа	Махов /редук.	Тип приєднання		Макс. крутящий момент, Нм	Число обертів втулки відкр./закр.	Електропривод
DN, мм	PN, МПа	Махов /редук.	ЦКБА	ISO	Макс. крутящий момент, Нм	Число обертів втулки відкр./закр.	Адмірал	AUMA
50	1,6	+/-	А	F10	20	18	Н-А-11	SA 10.2
50	2,5	+/-	А	F10	30	18	Н-А-11	SA 10.2
80	1,6	+/-	А	F10	35	20	Н-А-11	SA 10.2
80	2,5	+/-	А	F10	50	20	Н-А-11	SA 10.2
100	1,6	+/-	А	F10	40	24	Н-А-11	SA 10.2
100	2,5	+/-	А	F10	80	24	Н-А-11	SA 10.2
150	1,6	+/-	А	F10	90	34	Н-А-11	SA 10.2
150	2,5	+/-	Б	F14	150	39	Н-Б-06	SA 14.2
200	1,6	+/-	Б	F14	160	39	Н-Б-06	SA 14.2
200	2,5	+/-	Б	F14	250	39	Н-Б-06	SA 14.2
250	1,6	+/-	Б	F14	210	47	Н-Б-06	SA 14.2
250	2,5	+/-	Б	F14	280	47	Н-Б-06	SA 14.2
300	1,6	-/+	Б	F14	300	55	Н-Б-06	SA 14.2
300	2,5	-/+	В	F25	450	55	Н-В-06	GK 25.2+SA 14.2
350	1,6	-/+	В	F25	750	44	Н-В-06	GK 25.2+SA 14.2
350	2,5	-/+	В	F25	900	45	Н-В-06	GK 25.2+SA 14.2
400	1,6	-/+	В	F25	480	56	Н-В-06	GK 25.2+SA 14.2
400	2,5	-/+	В	F25	783	56	Н-В-06	GK 25.2+SA 14.2
500	1,6	-/+	В	F25	770	63	Н-В-06	GK 25.2+SA 14.2
500	2,5	-/+	Г	F30	1440	63	Н-Г-06	GK 30.2+SA 14.6
600	1,6	-/+	Г	F30	950	75	Н-Г-06	GK 30.2+SA 14.6
600	2,5	-/+	Г	F30	1940	75	Н-Г-06	GK 30.2+SA 14.6
700	1,6	-/+	Г	F30	2400	77	Н-Г-06	GK 30.2+SA 14.6
700	2,5	-/+	Г	F30	3700	77	Н-Г-06	GK 30.2+SA 14.6
800	1,6	-/+	Г	F30	2090	80	Н-Г-06	GK 30.2+SA 14.6
800	2,5	-/+	Д	F40	4900	80	Н-Д-03	GST 40.2+SA 16.2
1000	1,6	-/+	Д	F40	6480	84	Н-Д-03	GST 40.2+SA 16.2
1000	2,5	-/+	Д	F40	10000	84	Н-Д-03	GST 40.2+SA 16.2
1200	1,6	-/+	Д	F40	10000	100	Н-Д-03	GST 40.2+SA 16.2
1200	2,5	-/+	Д	F40	10000	100	Н-Д-03	GST 40.2+SA 16.2

Поставка

Комплектність

У комплект постачання входять: засувка, паспорт, експлуатаційна документація. На вимогу замовника засувки додатково можуть комплектуватися фланцями, прокладками, кріпленням (для нерж. виконання: Ст35 – стандартне виконання, нж – опція), електроприводами.

Примітки

Зовнішній вигляд та конструкція засувок можуть бути змінені в процесі вдосконалення без особливого повідомлення, без погіршення споживчих властивостей та за умови постачання виробів із замовленими параметрами. Можливе виготовлення інших виконань за DN та PN, які не вказані в даному каталозі.
