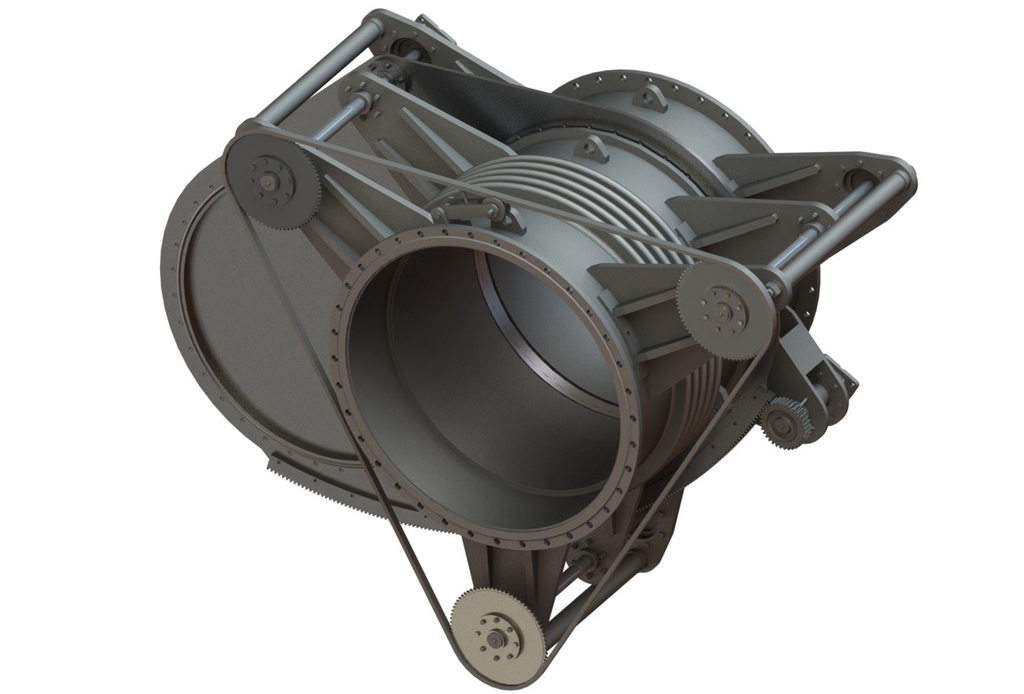

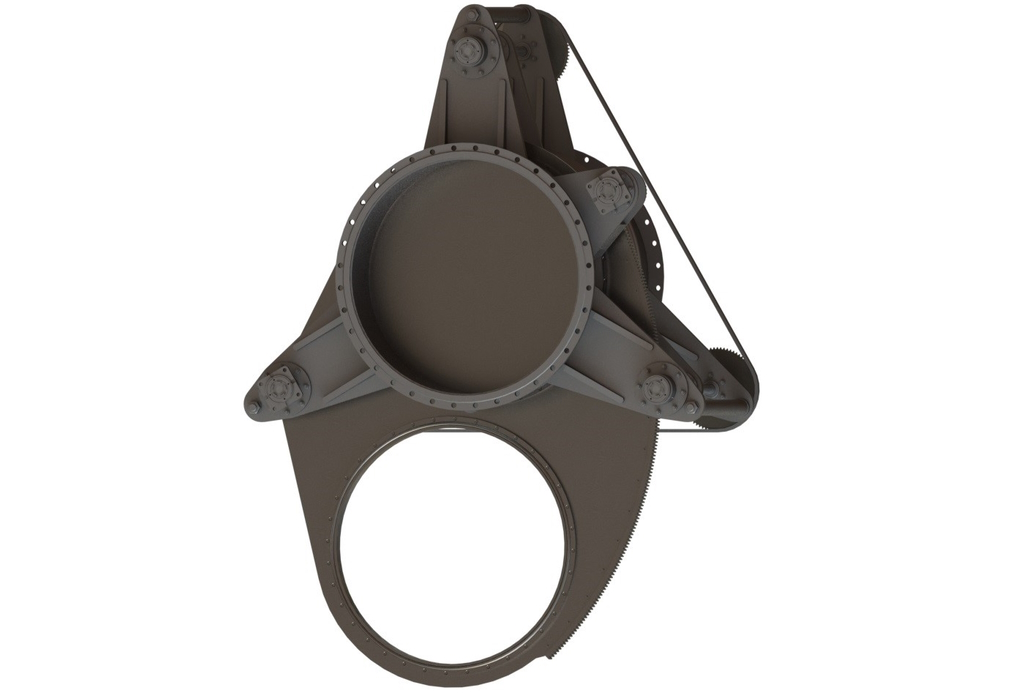

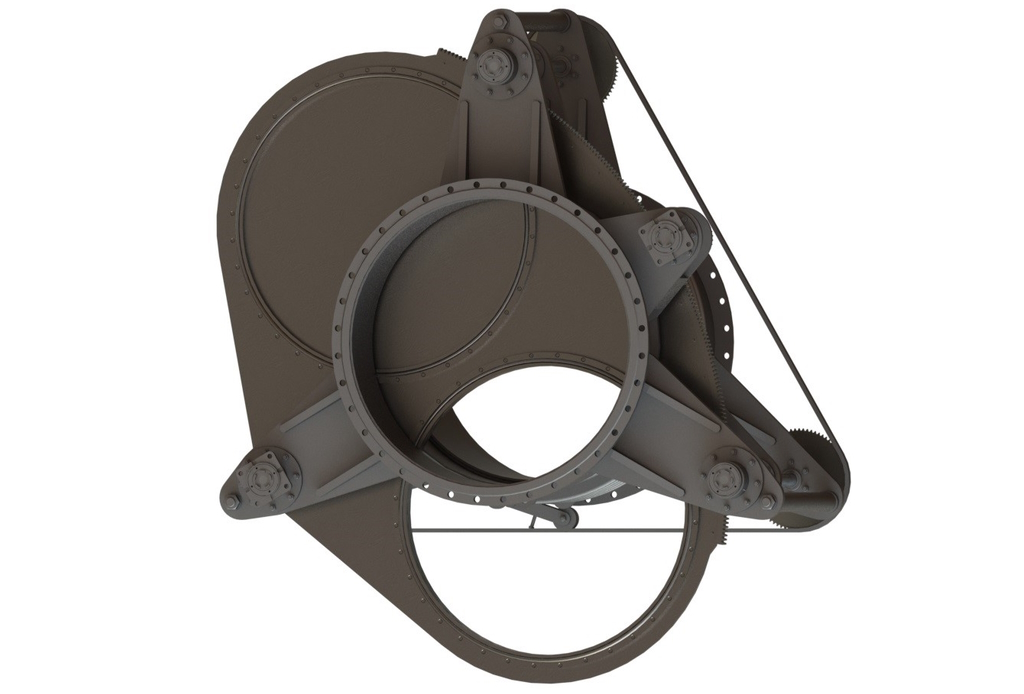

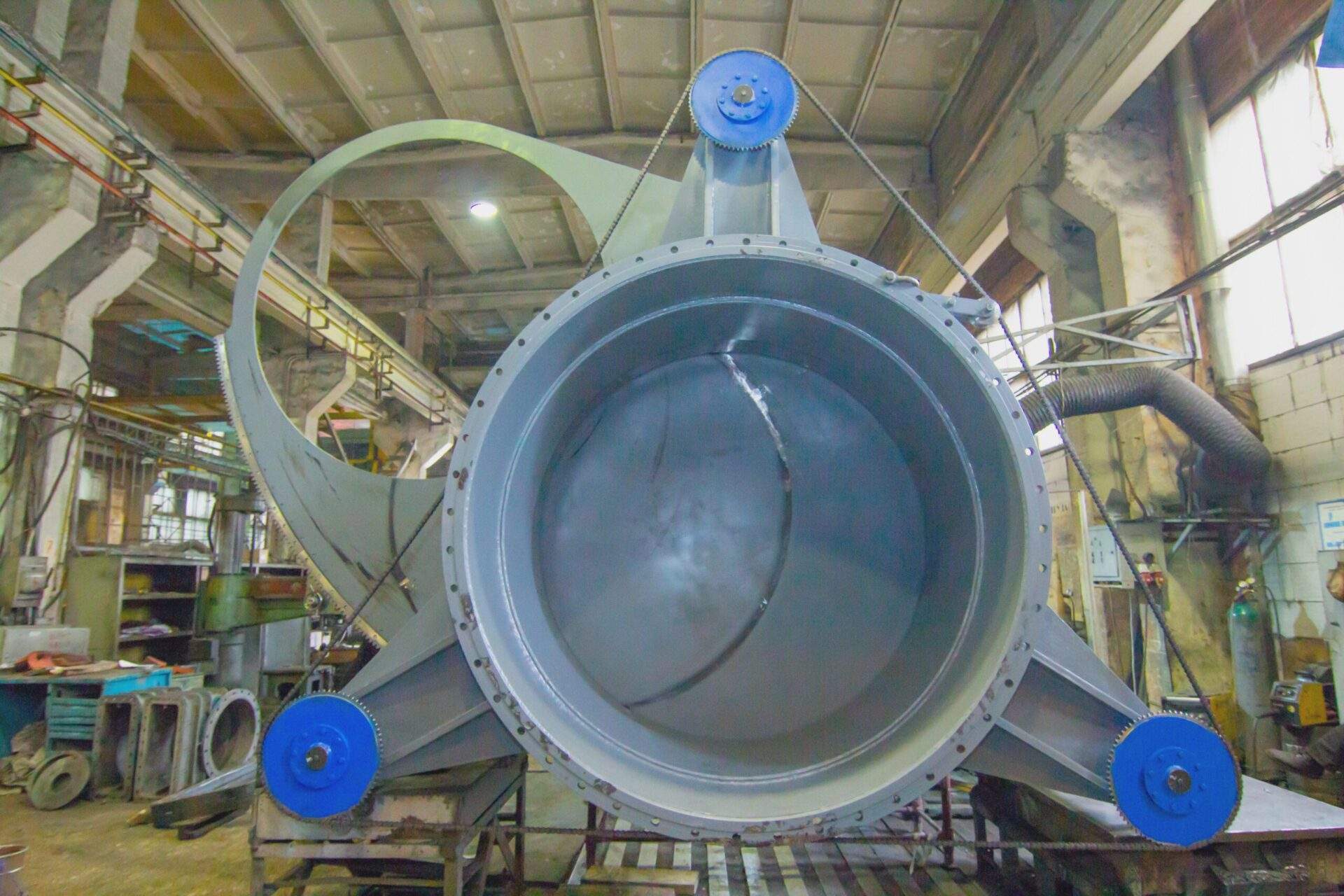

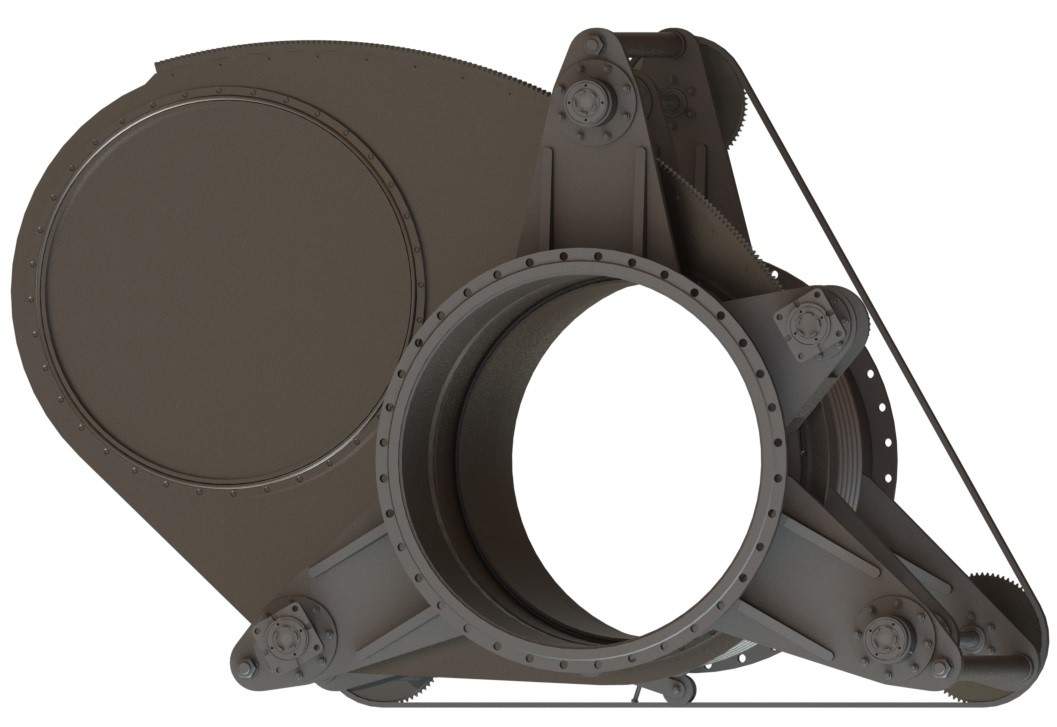

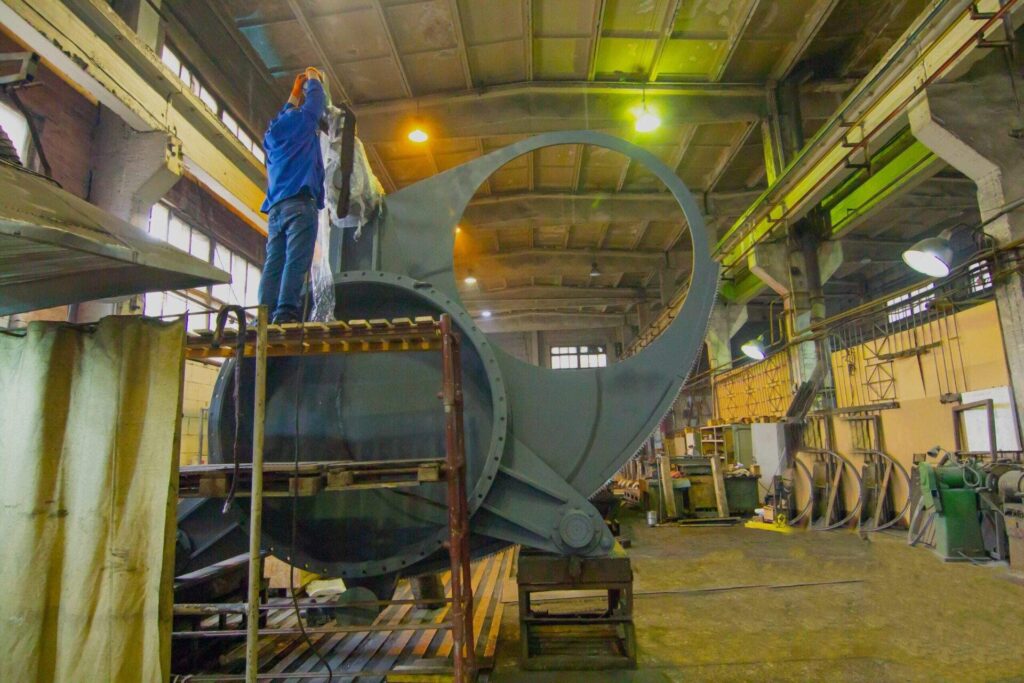

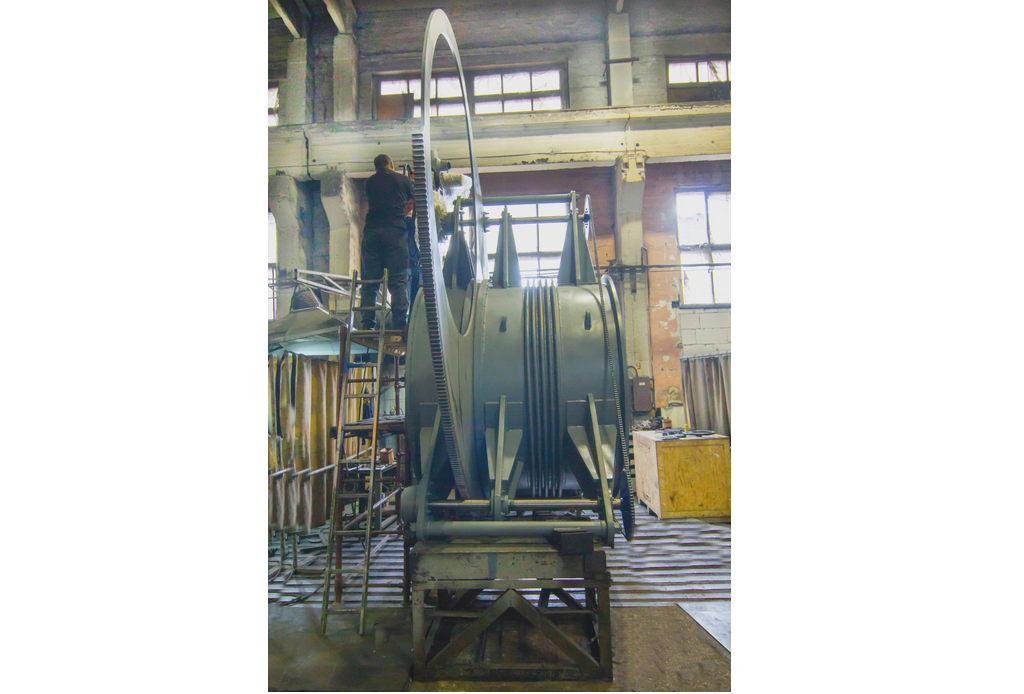

Засувка сталева секторна

DN 1000-2800 мм,
PN 0,1 МПа

Конструкція і виконання можуть бути змінені за бажанням замовника

Зробити запит

Застосування

Призначені для роботи як запірний пристрій (без регулювання) на трубопроводах, що транспортують різні металургійні гази, нейтральні до матеріалів основних деталей. Застосовуються на металургійних, нафтохімічних та газових підприємствах.

Засувки виробництва арматурного заводу «Адмірал» виготовляються за технічними умовами, стандартами ДСТУ, СТ ЦКБА та конструкторською документацією.
Мають дозвіл застосування машин, механізмів, устаткування підвищеної небезпеки.
Кожна засувка проходить контроль якості та випробування.

Переваги

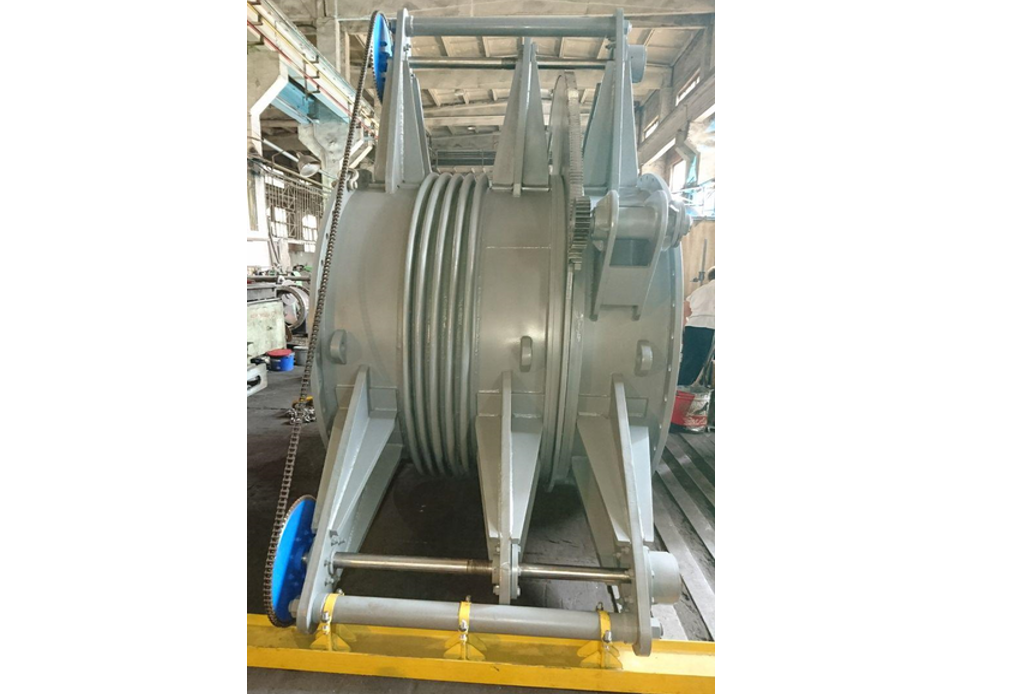

— Засувки секторні мають вбудований сильфонний компенсатор, який забезпечує стиснення та розтискання ущільнень шиберу.

— На корпусах передбачено змінне ущільнення, матеріал якого підбирається, виходячи з температури та хімічного складу робочого середовища.

— Поворот шиберу забезпечується через зубчасті передачі.

— Стиснення розтискання ущільнень шибера в осьовому напрямку забезпечується за допомогою ланцюжкової передачі.

— У нержавіючому виконанні бічні фланці засувок виконані з вуглецевої сталі з корозійним наплавленням ущільнювальних поверхонь для захисту від впливу робочого середовища.

Характеристики

Номінальний прохід, DN	1000…2800 мм
Номінальний тиск, PN	0,1 МПа
Приєднання до трубопроводу	фланцеве по ДСТУ ISO 7005-1
Клас герметичності по ДСТУ EN 12266	А (на момент приймально-здавальних випробувань)
Повний середній термін служби, не менше	15 лет
Гарантійне напрацювання	1500 циклів (при використанні ЗІП)
Гарантійний термін експлуатації	12 місяців від дня введення в експлуатацію, але не більше 18 місяців від дня відвантаження з підприємства-виробника

Матеріали

№	Найменування деталі	Матеріал
		вик. Ст20	вик. ХЛ	вик. Нж*
1	Відповідний корпус	Ст20	09Г2С	08Х18Н10Т (AISI 321)
2	Компенсатор	09Г2С/08Х18Н10
3	Середній корпус	Ст20
4	Корпус приводний
5	Механізм повороту шиберу	Ручний редуктор/електропривід
6	Приводні вали	20Х13	14Х17Н2	20Х13
7	Механізм стиснення/розтискання ущільнень	Ручний редуктор/електропривід
8	Шибер	Ст20	09Г2С	08Х18Н10Т (AISI 321)
9	Рейка повороту шиберу	Ст45 з термообробкою
10	Зубчата передача	Ст45 з термообробкою
Кріпильні деталі		Ст20, Ст25
Ущільнення		ИРП-1401
Кліматичне виконання по ДСТУ 15150		У (-40…+40°С)	ХЛ (-60…+40°С)	У (-40…+40°С)
Температура робочого середовища		-40°С…+250°С	-60°С…+250°С	-40°С…+250°С

* у нержавіючому виконанні ребра жорсткості та фланці виготовляються зі Ст20, з нержавіючою наплавкою ущільнювальних поверхонь фланця. На вимогу замовника можливе виготовлення ребер жорсткості та фланців із нержавіючої сталі.

Креслення

Розміри

DN, мм	PN, МПа	Позначення КД	Н, мм	Н1, мм	L, мм	B, мм	B1, мм	D1, мм*	d, мм*	n, шт.*	Маса, кг**
1000	0,1	АА01007-1000	2000	1200	1000	1500	2400	1120	30	28	2750
1200		АА01007-1200	2400	1440	1200	1800	2880	1320	30	32	3300
1400		АА01007-1400	2800	1680	1200	2100	3360	1520	30	36	3850
1600		АА01007-1600	3200	1920	1400	2400	3840	1730	30	40	4400
1800		АА01007-1800	3600	2160	1400	2700	4320	1930	30	44	5170
2000		АА01007-2000	4000	2400	1800	3000	4800	2130	30	48	5900
2200		АА01007-2200	4400	2640	1800	3300	5280	2340	33	52	6500
2400		АА01007-2400	4800	2880	2000	3600	5760	2540	33	56	7080
2600		АА01007-2600	5200	3120	2000	3900	6240	2740	33	60	7670
2800		АА01007-2800	5600	3360	2200	4200	6720	2960	39	64	8260

* розміри фланців наведені відповідно до ДСТУ ISO 7005-1.

** маса, наведена в таблиці, є теоретичною і може певною мірою відрізнятись від фактичної.

Електропривод

DN, мм	PN, МПа	Тип приєднання		Макс. крутний момент, Нм	Число оборотів шпинделя, отк./зак.	Електропривід
DN, мм	PN, МПа	ОСТ	ISO	Макс. крутний момент, Нм	Число оборотів шпинделя, отк./зак.	Адмірал	AUMA
1000	0,1	В, В	F14, F25	500, 1000	6, 3	Н-В-06, Н-В-16	SA 14.2, GK 25.2 + SA 14.2
1200		В, В	F14, F25	500, 1000	6, 3	Н-В-06, Н-В-16	SA 14.2, GK 25.2 + SA 14.2
1400		В, В	F14, F25	500, 1000	6, 3	Н-В-06, Н-В-16	SA 14.2, GK 25.2 + SA 14.2
1600		В, В	F14, F25	500, 1000	6, 3	Н-В-06, Н-В-16	SA 14.2, GK 25.2 + SA 14.2
1800		В, Г	F25, F30	1000, 2500	8, 3	Н-В-16, Н-Г-06	GK 25.2 + SA 14.2, GK 30.2 + SA 14.6
2000		В, Г	F25, F30	1000, 2500	8, 3	Н-В-16, Н-Г-06	GK 25.2 + SA 14.2, GK 30.2 + SA 14.6
2200		В, Г	F25, F30	1000, 2500	8, 3	Н-В-16, Н-Г-06	GK 25.2 + SA 14.2, GK 30.2 + SA 14.6
2400		Г, Д	F30, F40	2500, 8000	12, 3	Н-Г-06, Н-Д-06	GK 30.2 + SA 14.6, GST 40.2 + SA 16.2
2600		Г, Д	F30, F40	2500, 8000	12, 3	Н-Г-06, Н-Д-06	GK 30.2 + SA 14.6, GST 40.2 + SA 16.2
2800		Г, Д	F30, F40	2500, 8000	12, 3	Н-Г-06, Н-Д-06	GK 30.2 + SA 14.6, GST 40.2 + SA 16.2

Поставка

Комплектність

У комплект постачання входять: засувка, паспорт, експлуатаційна документація. На вимогу замовника засувки додатково можуть комплектуватися відповідними фланцями, прокладками, кріпленням (для нерж. виконання: Ст35 – стандартне виконання, нж – опція), електроприводами.

Примітки

Зовнішній вигляд та конструкція засувок можуть бути змінені у процесі вдосконалення без особливого повідомлення, без погіршення споживчих властивостей та за умови постачання виробу із замовленими параметрами.
