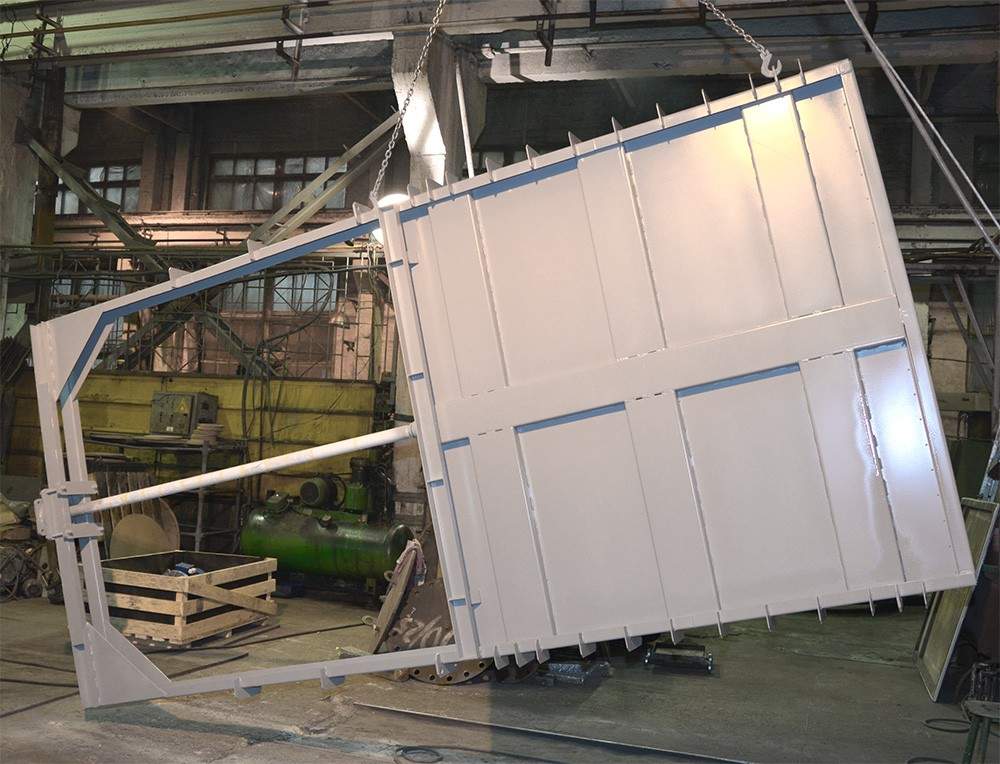

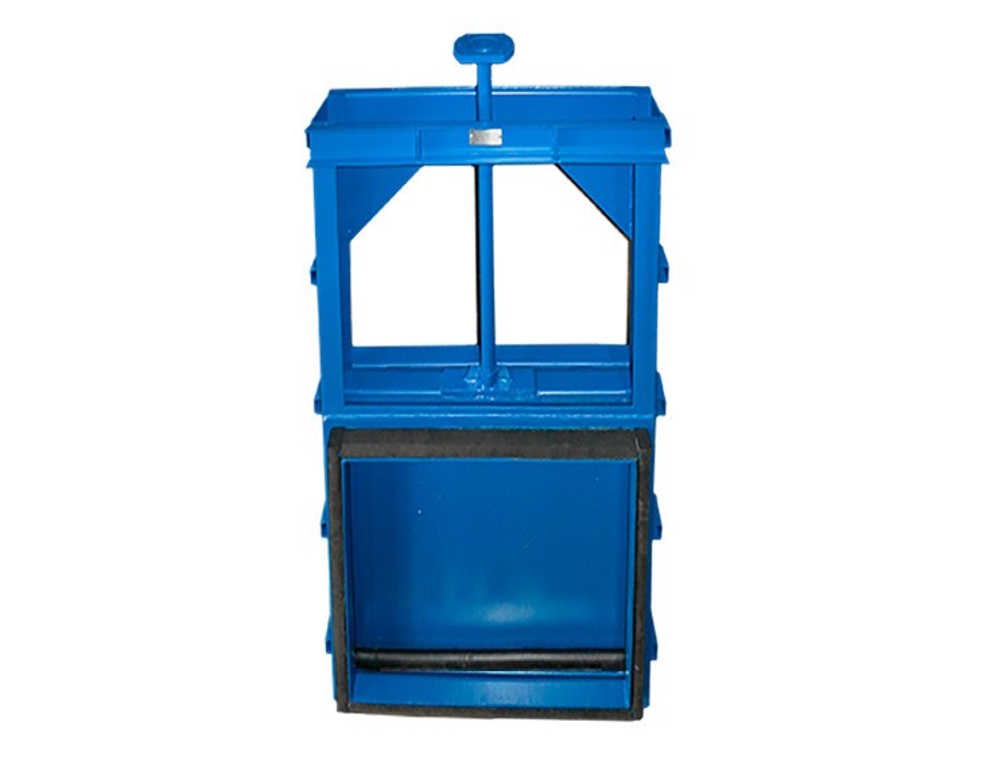

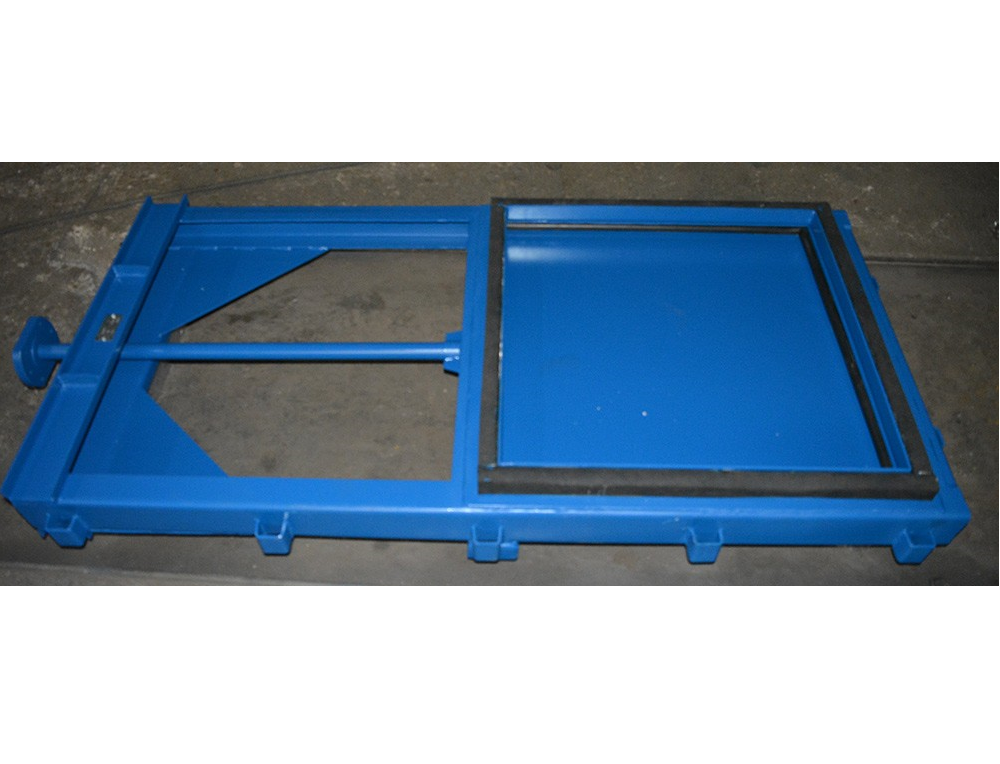

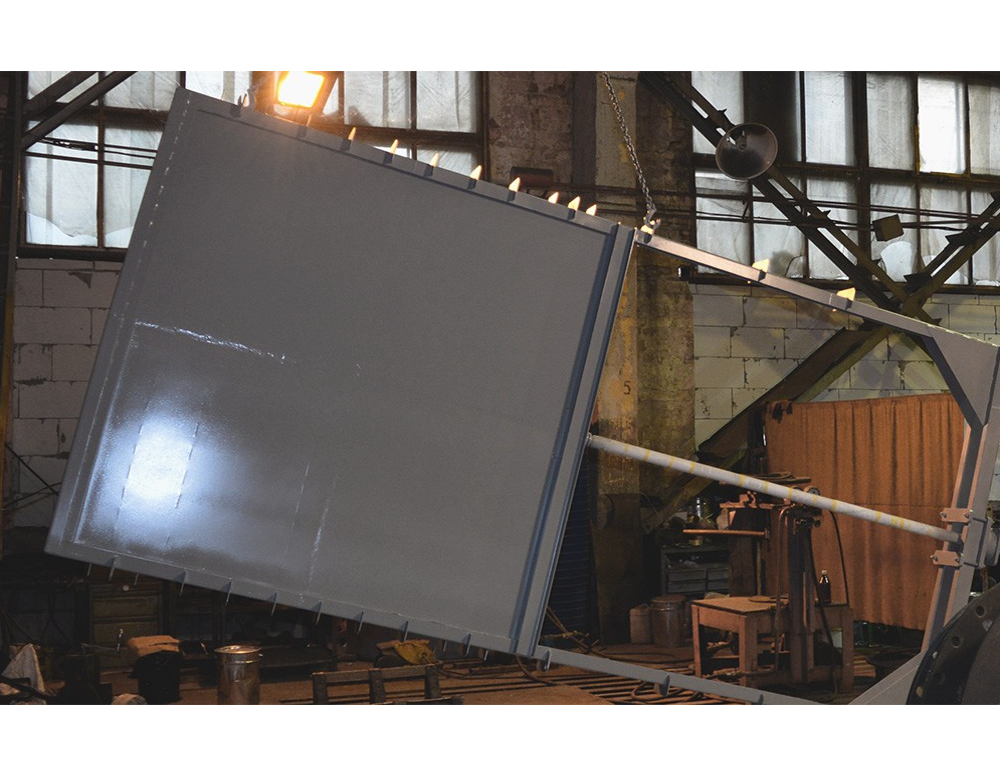

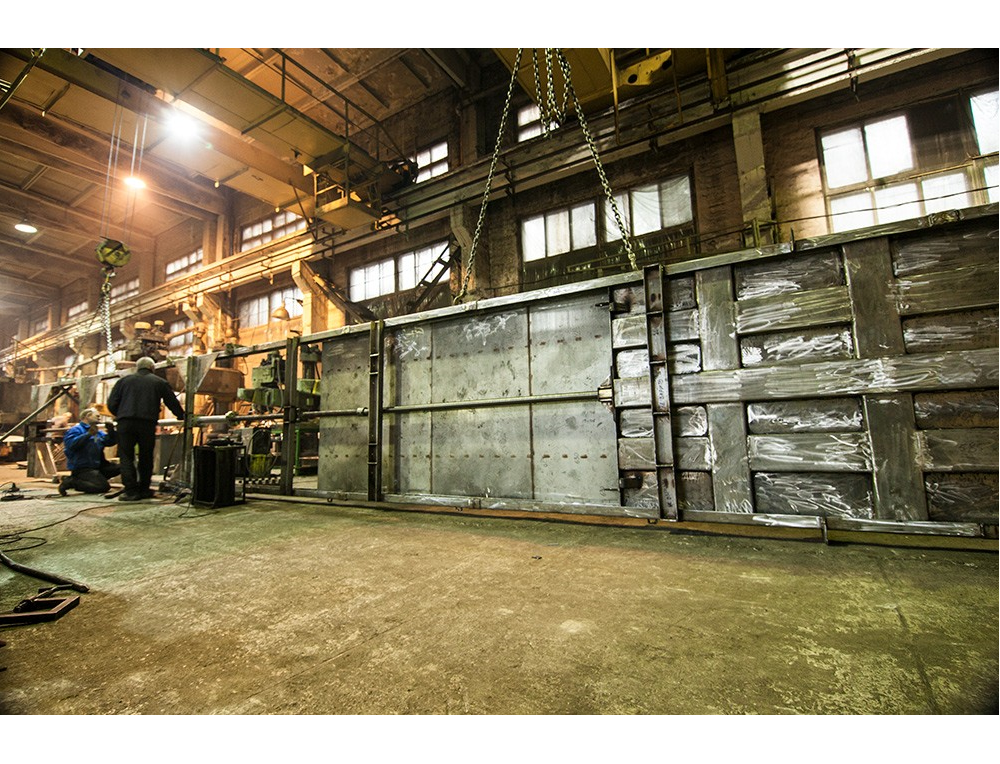

Затвор щитовий для відкритих каналів

Розміри від 300х300 до 3000х3000

Конструкція і виконання можуть бути змінені за бажанням замовника

Зробити запит

Застосування

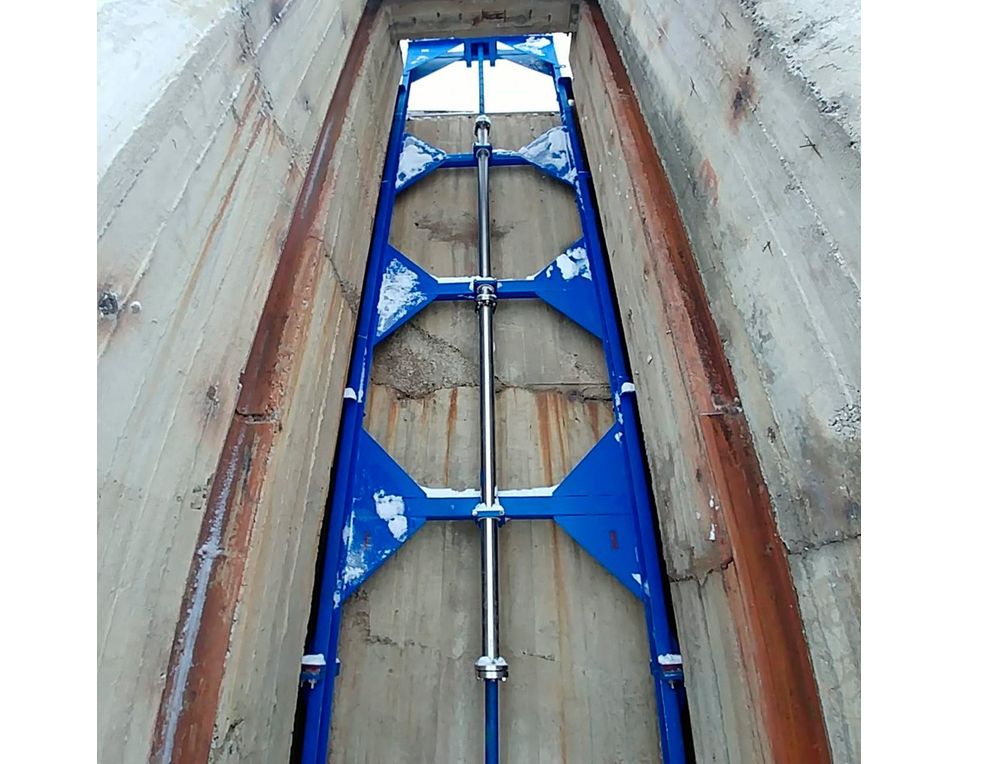

Призначені для роботи як запірний і регулюючий пристрій у відкритих каналах де здійснюється самоплив різних рідких середовищ нейтральних до матеріалів основних деталей. Застосовуються в системах водопостачання та водовідведення, каналізаційних спорудах та системах зрошення.

Затвори щитові арматурного заводу «Адмірал» виготовляються за технічними умовами, стандартами ДСТУ та конструкторською документацією.
Продукцію сертифіковано на відповідність вимогам стандартів.
Кожен затвор щитовий проходить контроль якості та випробування..

Переваги

— Спеціальна конструкція щита дозволяє на кінцевій стадії закриття затворів примусове дотискання ущільнення до робочого положення.

— Ущільнення щитових затворів для відкритих каналів виробництва арматурного заводу «Адмірал» здійснюється по трьох сторонах (по двох вертикальних напрямних та по порозі).

— Підшипники кочення в підшипниковому вузлі знижують зусилля на приводі, що суттєво дозволяє продовжити термін служби електроприводу та підшипникового вузла.

— Конструкція щитових затворів забезпечує можливість встановлення на ньому висувного та не висувного шпинделя.

Характеристики

Номінальний діаметр, AxB	від 300×300 до 3000×3000 мм
Спосіб монтажу	із заливкою бетону (в штробу), без заливання бетону (в існуючий каркас)
Монтажне положення	Вертикальне
Гарантійне напрацювання	1500 циклів (при використанні ЗІП)
Гарантійний термін експлуатації	12 місяців від дня введення в експлуатацію, але не більше 18 місяців від дня відвантаження з підприємства-виробника

Матеріали

№	Найменування деталі	Матеріал
№	Найменування деталі	вик. Ст20	вик. ХЛ	вик. нж*
1	Корпус	Ст20	09Г2С	08Х18Н10 (AISI 304)/08Х18Н10Т (AISI 321) 10Х17Н13М2 (AISI 316)/10Х17Н13М2Т (AISI 316Ti)
2	Щит	Ст20	09Г2С	08Х18Н10 (AISI 304)/08Х18Н10Т (AISI 321) 10Х17Н13М2 (AISI 316)/10Х17Н13М2Т (AISI 316Ti)
3	Ущільнення у корпусі**	гумовий профіль
4	Шпіндель	20Х13
5	Ходова гайка	БрАЖНМц10-4-4
6	Підшипниковий вузол	Ст20	09Г2С	Ст20
Кріпильні деталі		Ст35
Кліматичне виконання по ДСТУ 15150		У (-40…+40°С)	ХЛ (-60…+40°С)	У (-40…+40°С)
Температура робочого середовища		Залежно від матеріалу ущільнення**

* у нержавіючому виконанні траверсу та елементи конструкції, які не входять у контакт з робочим середовищем виготовляються зі Ст20. На вимогу замовника можливе виготовлення траверси та інших елементів із нержавіючої сталі.

** ущільнення, залежно від робочих параметрів щитових затворів, може бути виконане з наступних видів гуми: СКЕПТ (EPDM -30°С…150°С), МБС (-30°С…80°С), ИРП-1265 (силіконовий каучук -60°С….200°С).

Креслення

Розміри

AxB, мм	Позначення КД	A1, мм	B1, мм	Н, мм	L, мм	B2, мм	Маса, кг*
300×300	АА91002-0300х0300	300	300	940	100	400	60
350×350	АА91002-0350х0350	350	350	1040	100	450	83
400×400	АА91002-0400х0400	400	400	1140	110	500	110
500×500	АА91002-0500х0500	500	500	1340	110	600	144
600×600	АА91002-0600х0600	600	600	1540	125	700	152
700×700	АА91002-0700х0700	700	700	1740	125	800	206
800×800	АА91002-0800х0800	800	800	1940	135	900	296
1000×1000	АА91002-1000х1000	1000	1000	2440	135	1170	336
1200×1200	АА91002-1200х1200	1200	1200	2840	140	1380	398
1400×1400	АА91002-1400х1400	1400	1400	3240	140	1580	490
1600×1600	АА91002-1600х1600	1600	1600	3685	155	1780	600
1800×1800	АА91002-1800х1800	1800	1800	4085	155	1980	650
2000×2000	АА91002-2000х2000	2000	2000	4485	170	2180	800
2200×2200	АА91002-2200х2200	2200	2200	4885	170	2400	877
2400×2400	АА91002-2400х2400	2400	2400	5285	185	2600	1066
2600х2600	АА91002-2600х2600	2600	2600	5685	185	2800	1347
2800×2800	АА91002-2800х2800	2800	2800	6085	185	3000	1450
3000×3000	АА91002-3000х3000	3000	3000	6485	200	3200	1665

* маса, наведена в таблиці, є теоретичною і може деякою мірою відрізнятись від фактичної.

Електропривод

AxB, мм	Махов/Редук	Тип приєднання		Макс. крутний момент, Нм	Число оборотів втулки відкр./закр.	Електропривід
AxB, мм	Махов/Редук	ЦКБА	ISO	Макс. крутний момент, Нм	Число оборотів втулки відкр./закр.	Адмірал	AUMA
300х300	+/+	АЧ	F10	100	70	Н-А-11	SA 10.2
350х350	+/+	АЧ	F10	100	78	Н-А-11	SA 10.2
400х400	+/+	АЧ	F10	100	86	Н-А-11	SA 10.2
500х500	+/+	АЧ	F10	100	103	Н-А-11	SA 10.2
600х600	+/+	Б	F14	250	130	Н-Б-06	SA 14.2
700х700	+/+	Б	F14	250	136	Н-Б-06	SA 14.2
800х800	+/+	Б	F14	250	153	Н-Б-06	SA 14.2
1000х1000	+/+	Б	F14	250	187	Н-Б-06	SA 14.2
1200х1200	+/+	Б	F14	250	112	Н-Б-03	SA 14.2
1400х1400	+/+	Б	F14	250	129	Н-Б-03	SA 14.2
1600х1600	+/+	В	F16	600	145	Н-В-06	SA 16.2
1800х1800	+/+	В	F16	600	162	Н-В-06	SA 16.2
2000х2000	+/+	В	F16	600	179	Н-В-06	SA 16.2
2200х2200	-/+	В	F25	1000	196	Н-В-19	GK 25.2+SA 14.2
2400х2400	-/+	В	F25	1000	212	Н-В-50	GK 25.2+SA 14.2
2600х2600	-/+	В	F25	1000	229	Н-В-50	–
2800х2800	-/+	В	F25	1000	246	Н-В-50	–
3000х3000	-/+	В	F25	1000	262	Н-В-50	–

Поставка

Комплектність

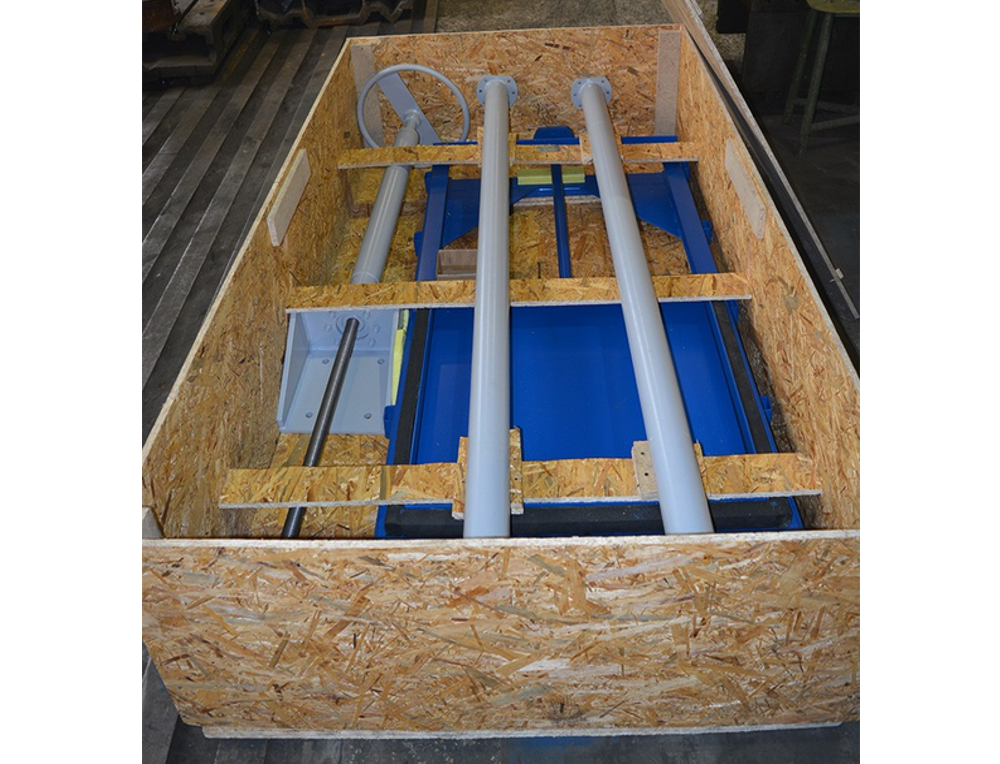

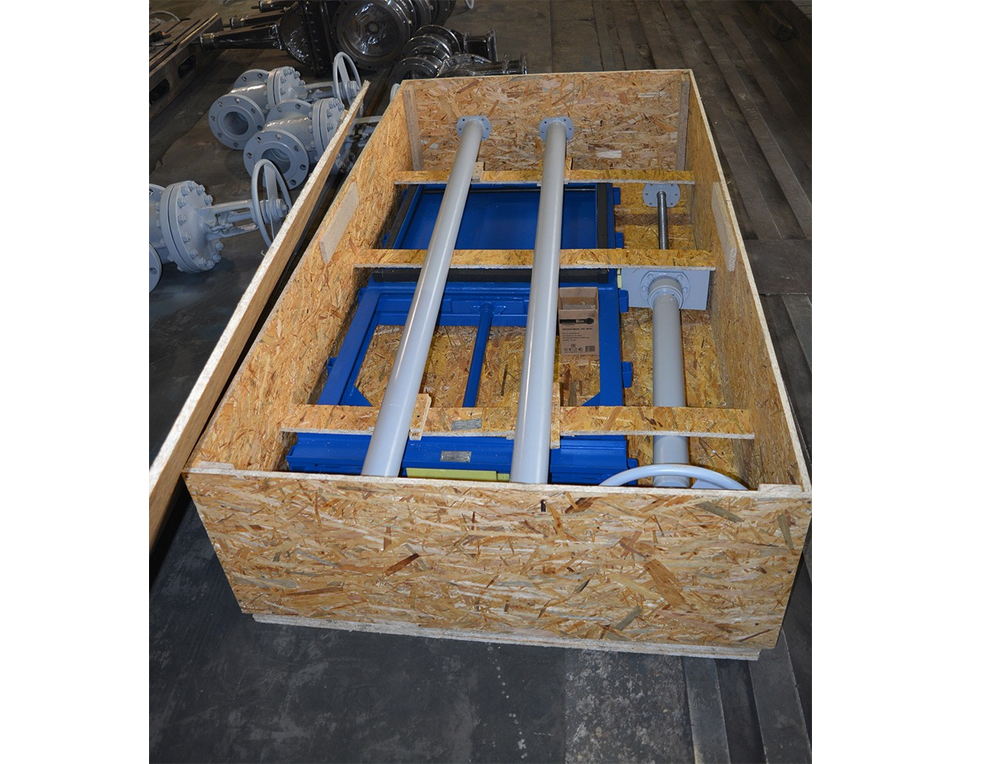

У комплект поставки входять: щитовий затвор, паспорт, експлуатаційна документація. На вимогу замовника щитові затвори додатково можуть комплектуватися кріпленням.

Примітки

Зовнішній вигляд і конструкція щитових затворів можуть бути змінені в процесі вдосконалення без особливого повідомлення, без погіршення споживчих властивостей і за умови поставки виробу із замовленими параметрами. Можливе виготовлення інших виконань з AxB, які не вказані в даному каталозі.
