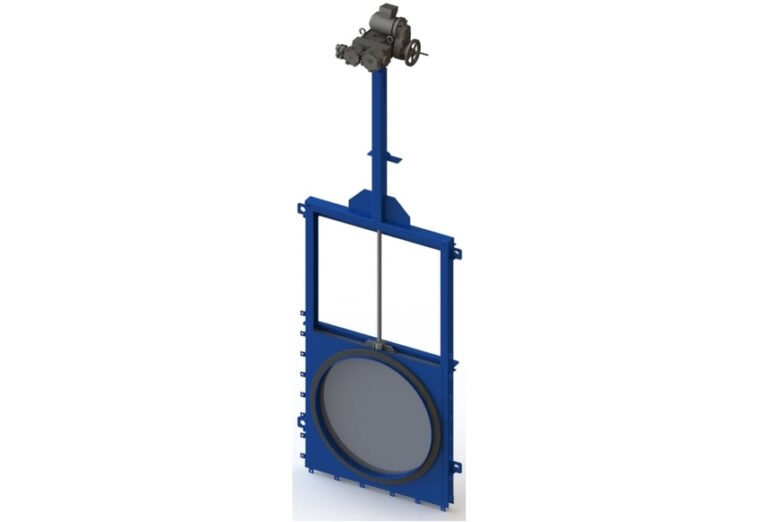

Затвор щитовий для закритих каналів (глибинний), з електроприводом-1

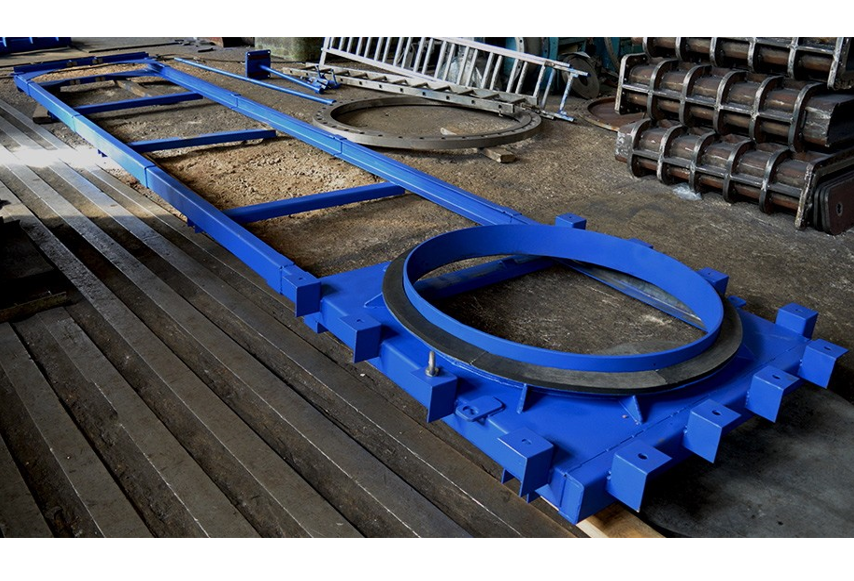

Затвор щитовий для закритих каналів (глибинний), з електроприводом-2

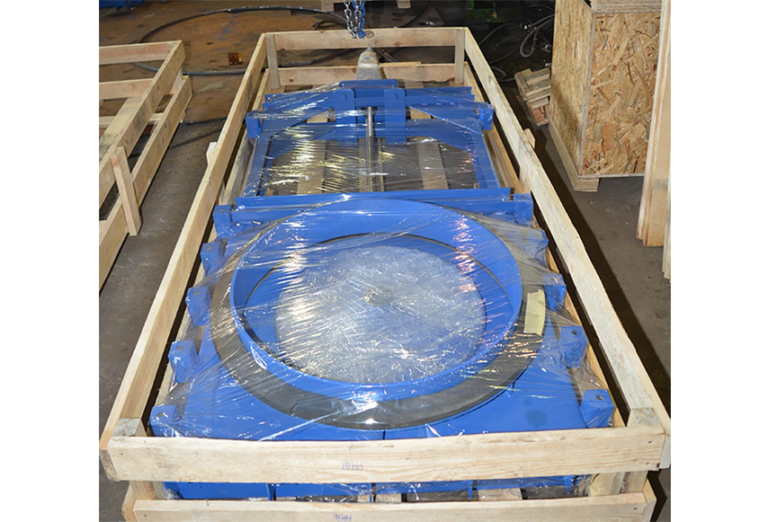

Затвор щитовий для закритих каналів (глибинний), з електроприводом-3

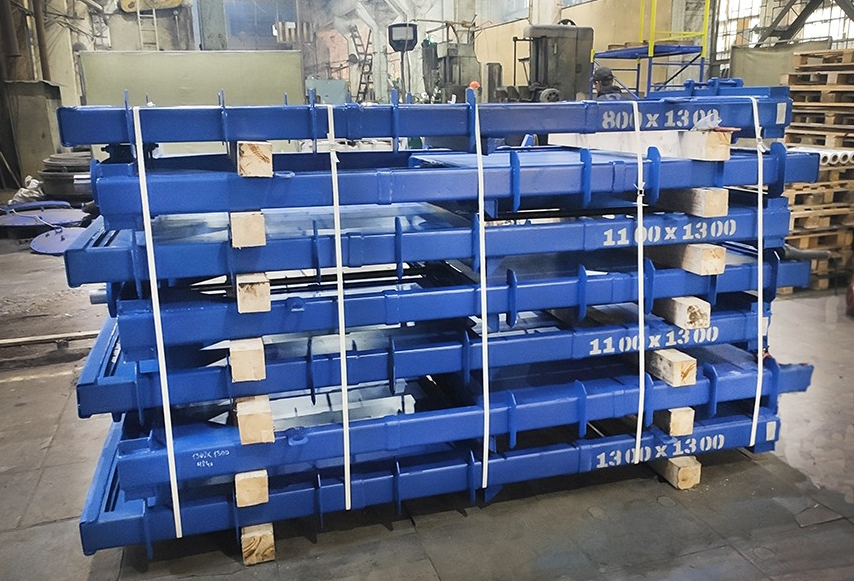

Затвор щитовий для закритих каналів (глибинний), з електроприводом-4

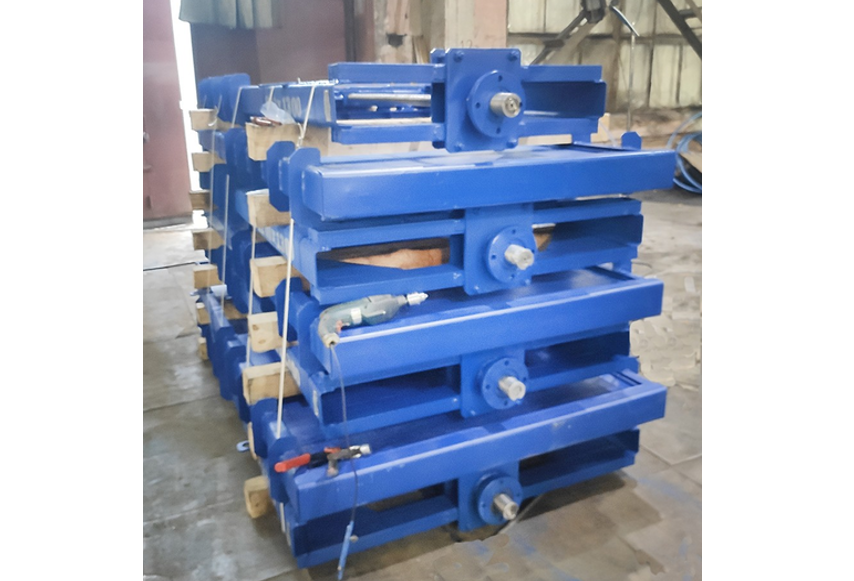

Затвор щитовий для закритих каналів (глибинний), з електроприводом-5

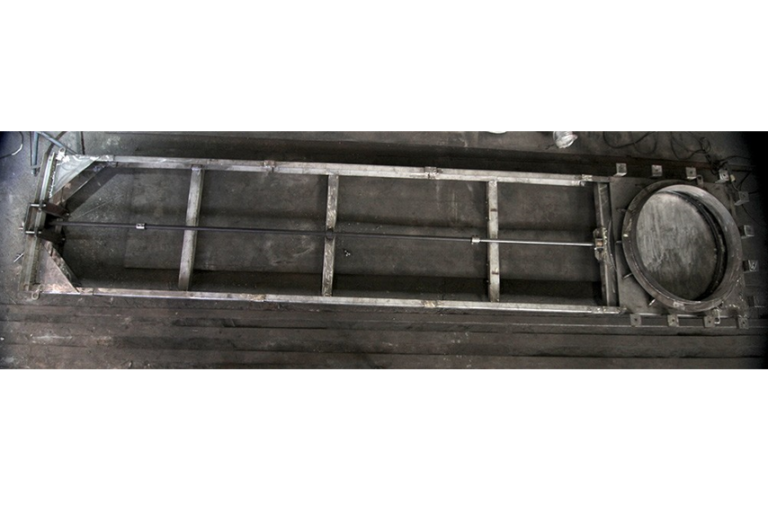

Затвор щитовий для закритих каналів (глибинний), з електроприводом-6

Затвор щитовий для закритих каналів (глибинний)

Розміри від 300×300 до 3000×3000 мм

Конструкція і виконання можуть бути змінені за бажанням замовника

Зробити запит

Застосування

Призначені для роботи як запірний і регулюючий пристрій у закритих каналах де здійснюється самоплив різних рідких середовищ нейтральних до матеріалів основних деталей. Застосовуються в системах водопостачання та водовідведення, каналізаційних споруд, насосних станціях.

Затвори щитові арматурного заводу «Адмірал» виготовляються за технічними умовами, стандартами ДСТУ та конструкторською документацією.
Продукцію сертифіковано на відповідність вимогам стандартів.
Кожен затвор щитовий проходить контроль якості та випробування..

Переваги

— Спеціальна конструкція щита дозволяє на кінцевій стадії закриття затворів примусове дотискання ущільнення до робочого положення.

— Ущільнення глибинних затворів виробництва арматурного заводу «Адмірал» здійснюється за контуром патрубка у разі круглого вхідного перерізу та по чотирьох сторонах у разі прямокутного вхідного перерізу.

— Підшипники кочення в підшипниковому вузлі знижують зусилля на приводі, що суттєво дозволяє продовжити термін служби електроприводу та підшипникового вузла.

— При конструкції щитових затворів з висувним шпинделем ходова гайка з бронзи розташована поза робочою камерою, що збільшує термін її експлуатації.

— Можливе виготовлення конструкції щитових затворів з висувним та невисувним шпинделем.

Характеристики

Номінальний діаметр, DN	від 300×300 до 3000×3000 мм
Спосіб монтажу	кріплення анкерами до стіни, фланцеве ДСТУ ISO 7005-1
Монтажне положення	Вертикальне
Гарантійне напрацювання	1500 циклів (при використанні ЗІП)
Гарантійний термін експлуатації	12 місяців від дня введення в експлуатацію, але не більше 18 місяців від дня відвантаження з підприємства-виробника

Матеріали

№	Найменування деталі	Матеріал
№	Найменування деталі	вик. Ст20	вик. ХЛ	вик. нж*
1	Корпус	Ст20	09Г2С	08Х18Н10 (AISI 304)/08Х18Н10Т (AISI 321) 10Х17Н13М2 (AISI 316)/10Х17Н13М2Т (AISI 316Ti)
2	Щит	Ст20	09Г2С	08Х18Н10 (AISI 304)/08Х18Н10Т (AISI 321) 10Х17Н13М2 (AISI 316)/10Х17Н13М2Т (AISI 316Ti)
3	Ущільнення на щиті**	гумовий профіль
4	Шпіндель	20Х13
5	Ходова гайка	БрАЖНМц10-4-4
6	Підшипниковий вузол	Ст20	09Г2С	Ст20
Кріпильні деталі		Ст35
Кліматичне виконання по ДСТУ 15150		У (-40…+40°С)	ХЛ (-60…+40°С)	У (-40…+40°С)
Температура робочого середовища		Залежно від матеріалу ущільнення**

* у нержавіючому виконанні забральна балка та елементи конструкції, які не входять у контакт із робочим середовищем виготовляються зі Ст20. На вимогу замовника можливе виготовлення балки та інших елементів з нержавіючої сталі.

** ущільнення, залежно від робочих параметрів щитових затворів, може бути виконане з наступних видів гуми: СКЕПТ (EPDM -30°С…150°С), МБС (-30°С…80°С), ИРП-1265 (силіконовий каучук -60°С….200°С).

Креслення

Розміри

AxB, мм	Позначення КД	A1, мм	B1, мм	Н, мм	H1, мм	h, мм	L, мм	B2, мм	Маса, кг*
300×300	АА91001-0300х0300	300	300	1780	1530	250	100	400	60
350×350	АА91001-0350х0350	350	350	1880	1605	275	100	450	83
400×400	АА91001-0400х0400	400	400	1980	1680	300	110	500	110
500×500	АА91001-0500х0500	500	500	2180	1830	350	110	600	144
600×600	АА91001-0600х0600	600	600	2380	1980	400	125	700	152
700×700	АА91001-0700х0700	700	700	2580	2130	450	125	800	206
800×800	АА91001-0800х0800	800	800	2780	2280	500	135	900	296
1000×1000	АА91001-1000х1000	1000	1000	2935	2343	593	135	1170	335
1200×1200	АА91001-1200х1200	1200	1200	4180	3480	710	150	1410	398
1400×1400	АА91001-1400х1400	1400	1400	3980	3180	800	150	1580	490
1600×1600	АА91001-1600х1600	1600	1600	4425	3525	900	175	1780	600
1800×1800	АА91001-1800х1800	1800	1800	4825	3825	1000	175	1980	650
2000×2000	АА91001-2000х2000	2000	2000	5225	4125	1100	235	2180	800
2200×2200	АА91001-2200х2200	2200	2200	5752	4572	1180	235	2490	877
2400×2400	АА91001-2400х2400	2400	2400	6025	4725	1300	250	2690	1066
2600×2600	АА91001-2600х2600	2600	2600	6425	5025	1400	250	2800	1347
2800×2800	АА91001-2800х2800	2800	2800	6825	5325	1500	250	3100	1450
3000×3000	АА91001-3000х3000	3000	3000	7225	5625	1600	265	3300	1665

* маса, наведена в таблиці, є теоретичною і може деякою мірою відрізнятись від фактичної.

Електропривод

AxB, мм	Махов /редук	Тип приєднання		Макс. крутний момент, Нм	Число обертів втулки відкр./закр.	Електропривід
AxB, мм	Махов /редук	ЦКБА	ISO	Макс. крутний момент, Нм	Число обертів втулки відкр./закр.	Адмірал	AUMA
300×300	+/+	АЧ	F10	100	70	Н-А-11	SA 10.2
350×350	+/+	АЧ	F10	100	78	Н-А-11	SA 10.2
400×400	+/+	АЧ	F10	100	86	Н-А-11	SA 10.2
500×500	+/+	АЧ	F10	100	103	Н-А-11	SA 10.2
600×600	+/+	Б	F14	250	130	Н-Б-06	SA 14.2
700×700	+/+	Б	F14	250	136	Н-Б-06	SA 14.2
800×800	+/+	Б	F14	250	153	Н-Б-06	SA 14.2
1000×1000	+/+	Б	F14	250	187	Н-Б-06	SA 14.2
1200×1200	+/+	Б	F14	250	112	Н-Б-03	SA 14.2
1400×1400	+/+	Б	F14	250	129	Н-Б-03	SA 14.2
1600×1600	+/+	В	F16	600	145	Н-В-06	SA 16.2
1800×1800	+/+	В	F16	600	162	Н-В-06	SA 16.2
2000×2000	+/+	В	F16	600	179	Н-В-06	SA 16.2
2200×2200	-/+	В	F25	1000	196	Н-В-19	GK 25.2+SA 14.2
2400×2400	-/+	В	F25	1000	212	Н-В-50	GK 25.2+SA 14.2
2600х2600	-/+	В	F25	1000	229	Н-В-50	–
2800×2800	-/+	В	F25	1000	246	Н-В-50	–
3000×3000	-/+	В	F25	1000	262	Н-В-50	–

Поставка

Комплектність

У комплект поставки входять: щитовий затвор, паспорт, експлуатаційна документація. На вимогу замовника щитові затвори додатково можуть комплектуватися кріпленням.

Примітки

Зовнішній вигляд і конструкція щитових затворів можуть бути змінені в процесі вдосконалення без особливого повідомлення, без погіршення споживчих властивостей і за умови поставки виробу із замовленими параметрами. Можливе виготовлення інших виконань з AxB, які не вказані в даному каталозі.
