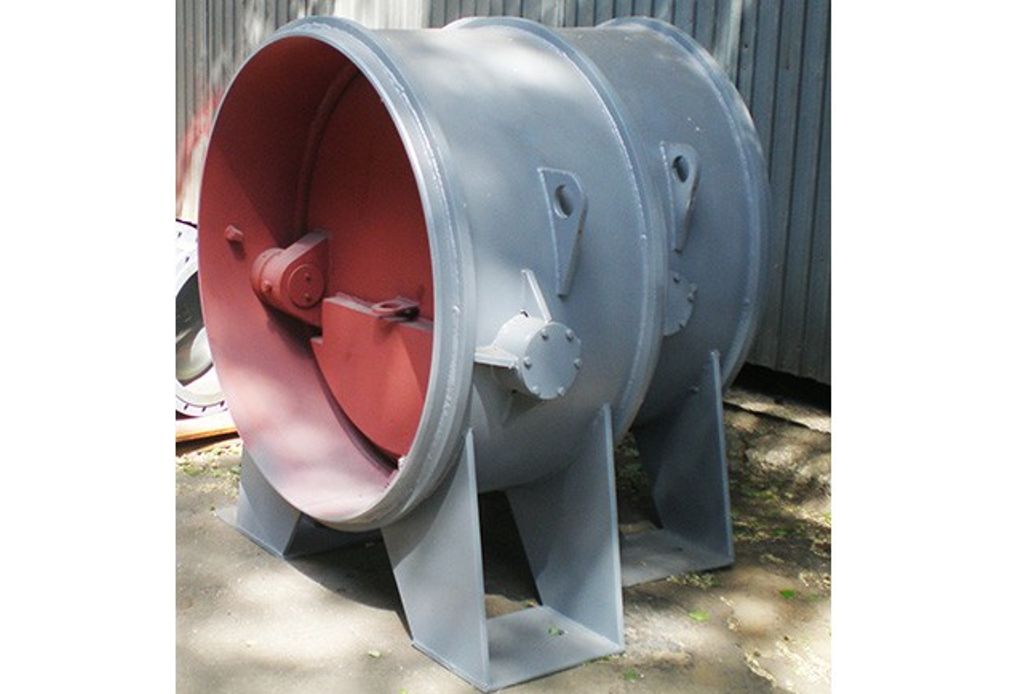

Затвор (клапан) зворотний дисковий з демпфером 19с20р-5

Затвор (клапан) зворотний дисковий з демпфером 19с20р-4

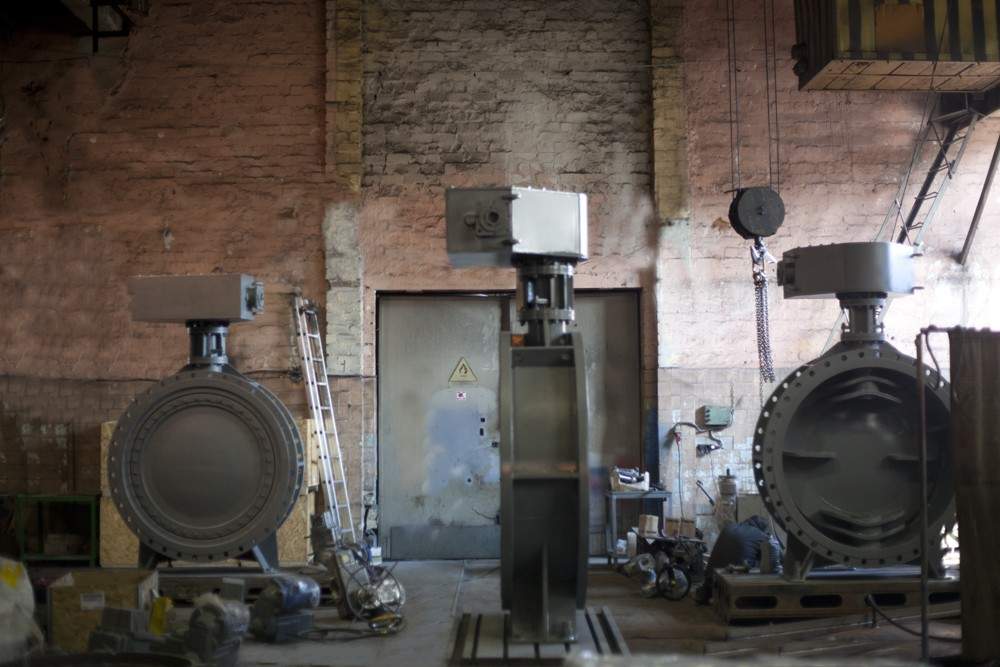

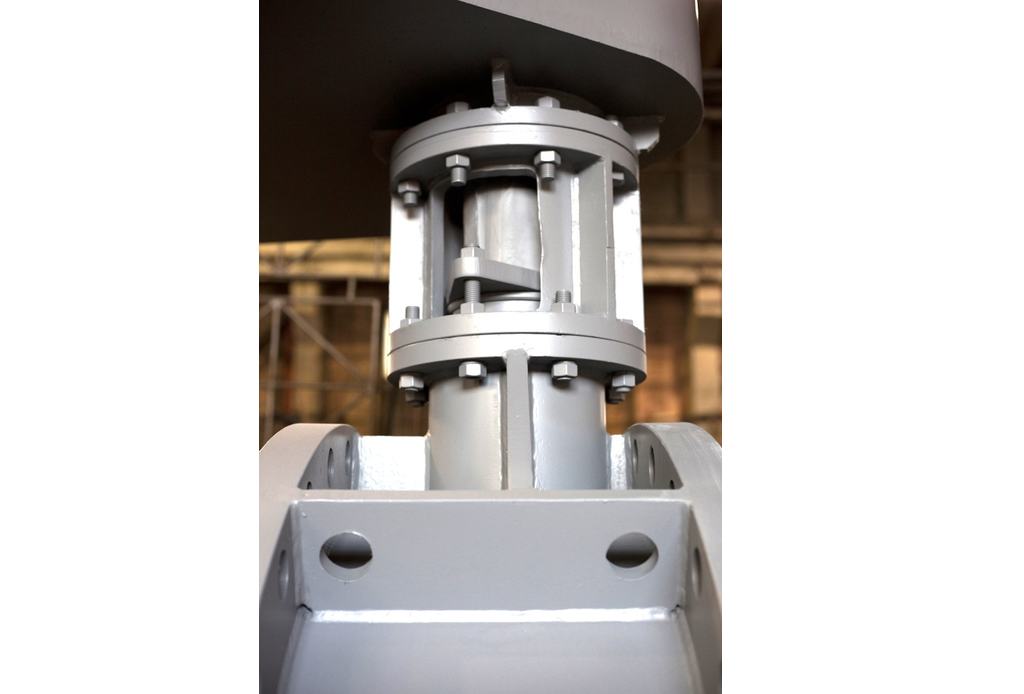

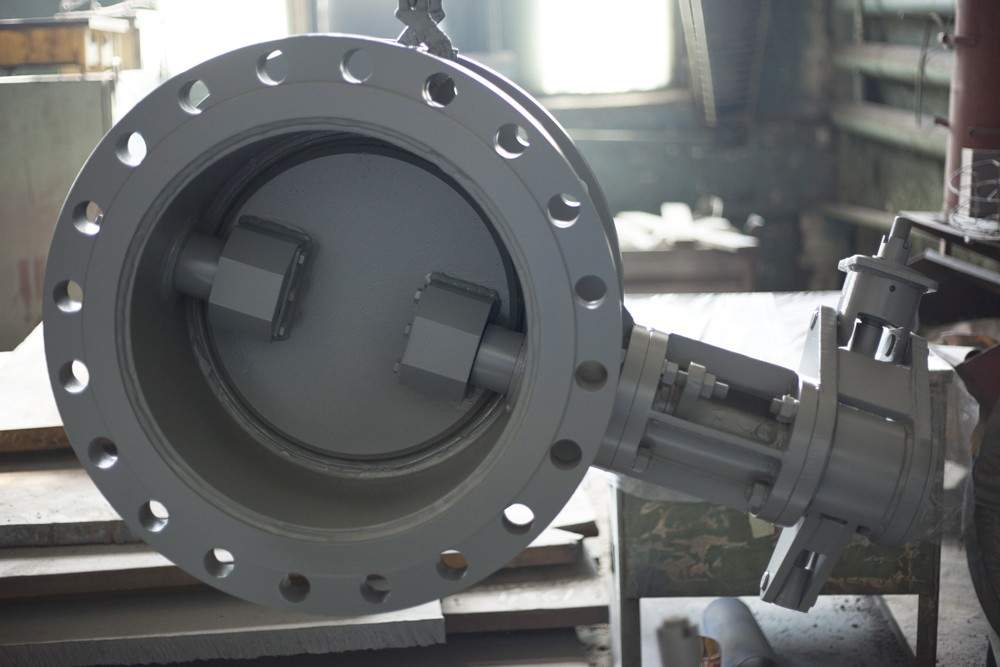

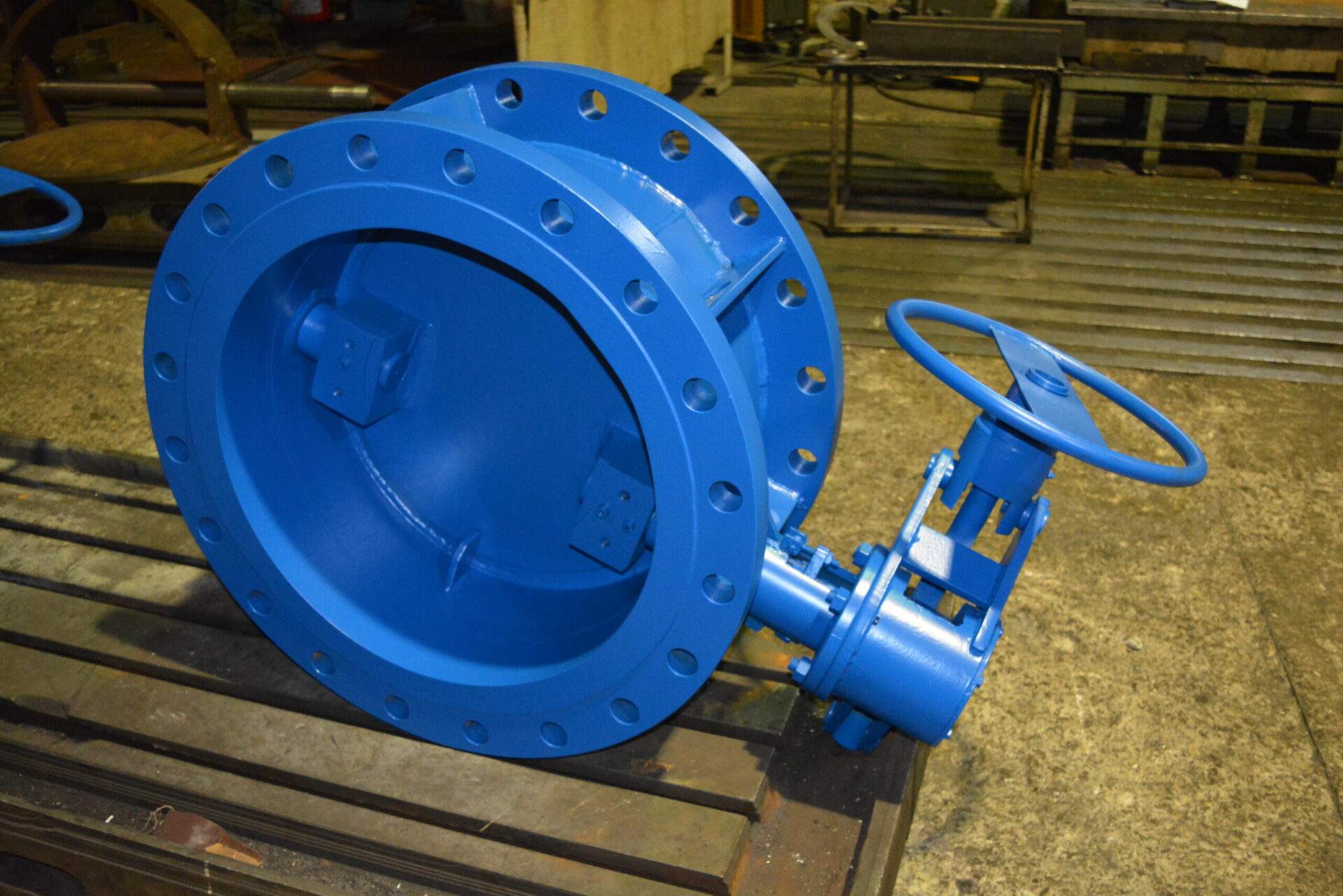

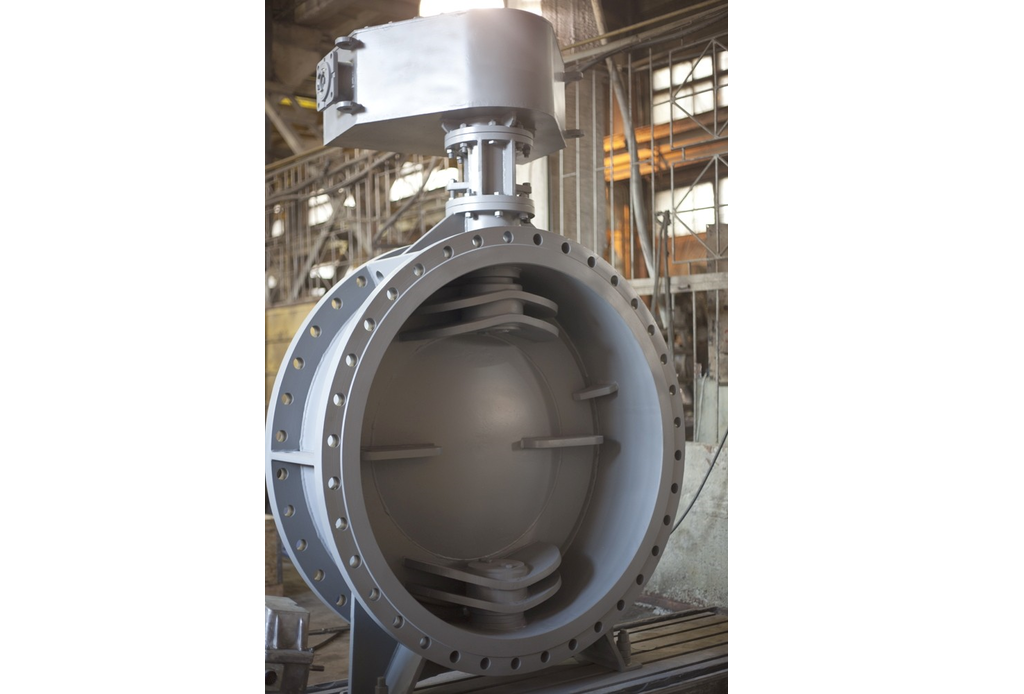

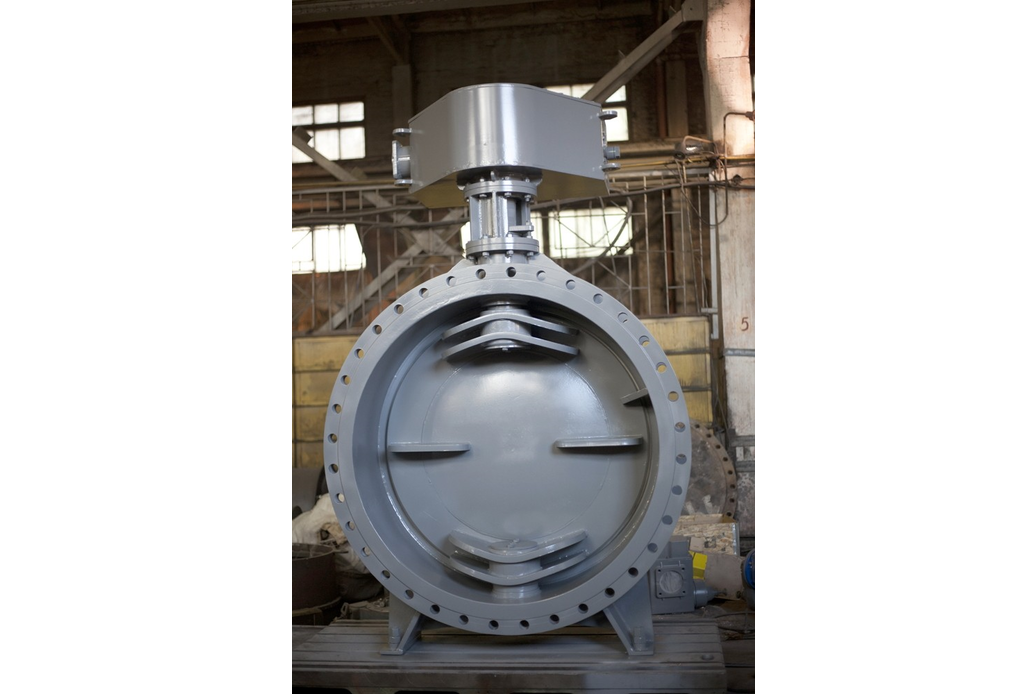

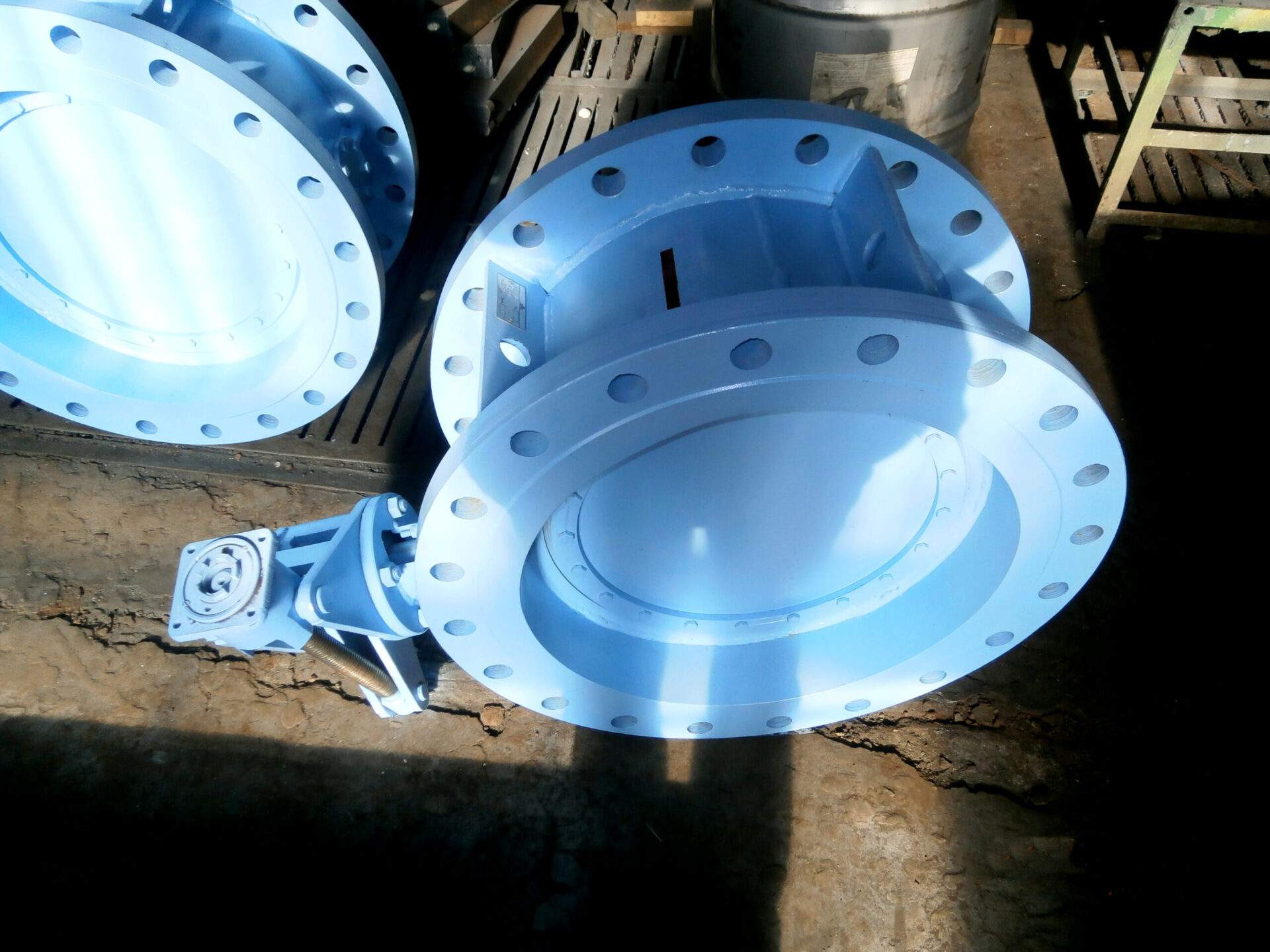

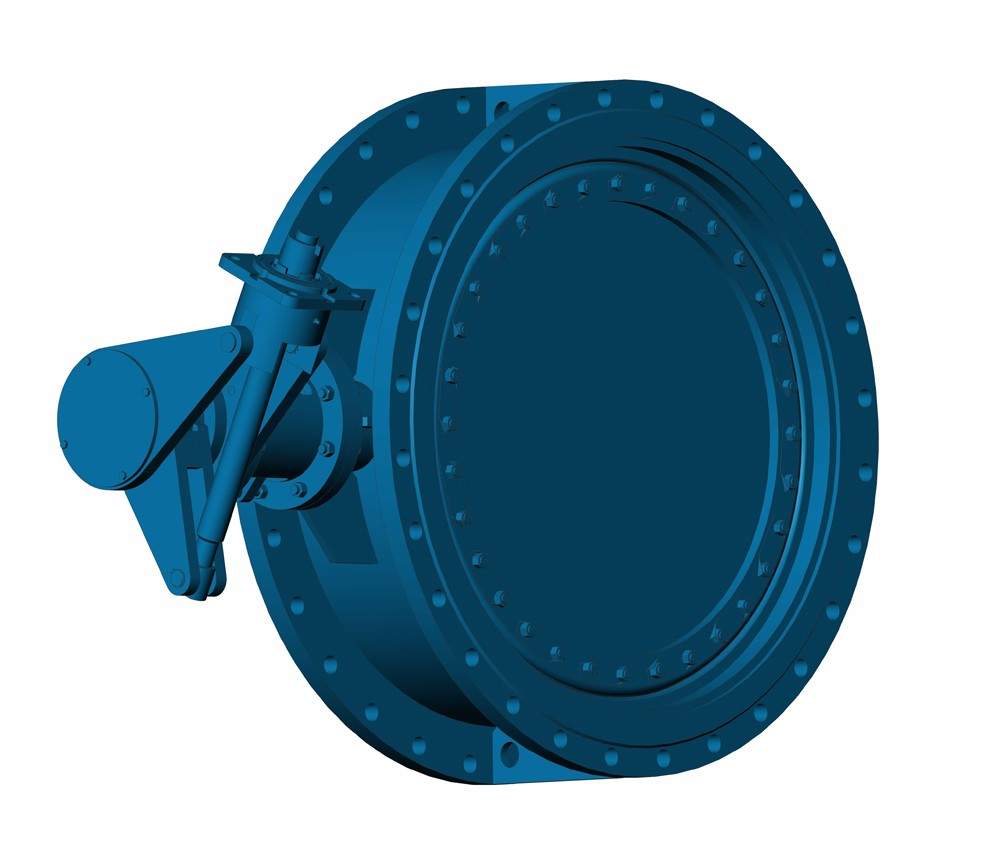

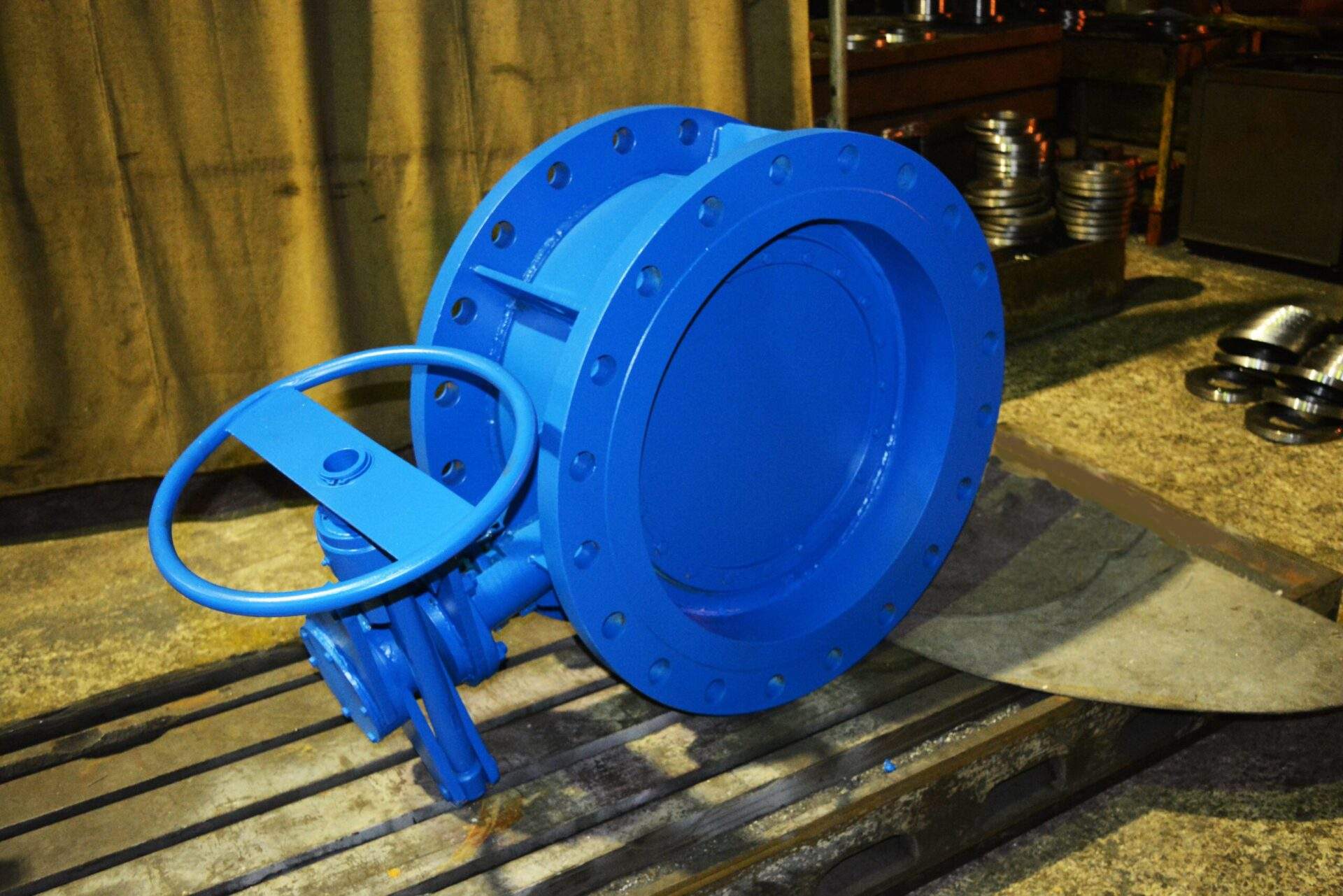

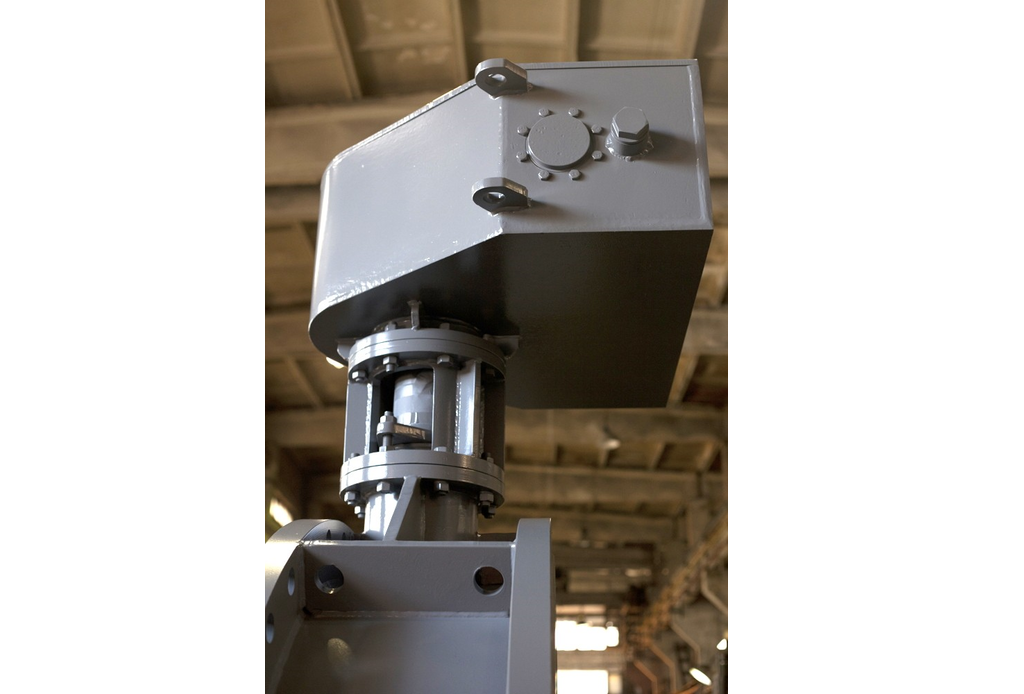

Затвор дисковий з гумовим ущільненням

DN 150…2400 мм, PN 0,25…2,5 МПа

таблиця фігур 32с506р, 32с508р, 32с510р, 32с516р, 32с530р, 32с906р, 32с908р, 32с910р, 32с916р, 32с930р, 32нж506р, 32нж508р, 32нж510р, 32нж516р, 32нж530р, 32нж906р, 32нж908р, 32нж910р, 32нж916р, 32нж930р

Конструкція і виконання можуть бути змінені за бажанням замовника

Зробити запит

Застосування

Призначені для встановлення як запірний пристрій на трубопроводах, що транспортують рідкі та газоподібні середовища нейтральні до матеріалів основних деталей затворів. Застосовуються у хімічній та теплоенергетичній промисловості, водопостачанні, нафтогазопроводах.

Затвори арматурного заводу «Адмірал» виготовляються за технічними умовами, стандартами ДСТУ, СТ ЦКБА, EN та конструкторської документації.
Продукцію сертифіковано на відповідність вимогам стандартів.
Кожен затвор дисковий поворотний проходить контроль якості та випробування.

Переваги

— Затвори виробництва арматурного заводу «Адмірал» виконані у зварному корпусі зі стандартною будівельною довжиною по ДСТУ ISO 5752.
— За рахунок конструкції диска та наявності гумового ущільнення забезпечується висока герметичність дискових затворів.
— Гідровигнута конструкція сферичного диска затворів забезпечує мінімальний гідравлічний опір.
— Конструкція встановлення кільця ущільнювача в диск спрощує проведення заміни кільця при зносі без виконання повного розбирання затворів.
— Герметичність у затворов по відношенню до зовнішнього середовища забезпечується сальниковим ущільненням та прокладкою корпус-кришка.
— Підшипники ковзання, встановлені на валу затворів, істотно зменшують крутний момент і навантаження на приводах затворів.

Характеристики

Номінальний діаметр, DN	150…2400 мм
Номінальний тиск, PN	0,25…2,5 МПа
Клас герметичності по ДСТУ EN 12266	А, B, C, D (обмовляється при замовленні)
Приєднання до трубопроводу	фланцеве по ДСТУ ISO 7005-1 або під приварку
Будівельна довжина	по ДСТУ ISO 5752
Монтажне положення	горизонтальна вісь обертання диска
Гарантійне напрацювання	1500 циклів (при використанні ЗІП)
Гарантійний термін експлуатації	12 місяців від дня введення в експлуатацію, але не більше 18 місяців від дня відвантаження з підприємства-виробника

Матеріали

№	Найменування деталі	Матеріал
		вик. Ст20	вик. ХЛ	вик. нж*
1	Корпус	Ст20	09Г2С	08Х18Н10Т/10Х17Н13М2T
2	Диск	Ст20	09Г2С	08Х18Н10Т/10Х17Н13М2T
3	Ущільнення у корпусі	нержавіюча наплавка 12Х18Н10Т/10Х17Н13М2T
4	Ущільнення на диску**	гумовий профіль
5	Вал, вісь	20Х13 з термообробкою/10Х17Н13М2
6	Ущільнення валу, вісі	Сальниковая набивка из АП-31
7	Підшипник ковзання	БрАЖНМц10-3-1,5
8	Редуктор	Ст20	09Г2С	Ст20
9	Шпіндель	20Х13
Кріпильні деталі		Ст35
Прокладки		ПОН
Кліматичне виконання по ДСТУ 15150		У (-40…+40°С)	ХЛ (-60…+40°С)	У (-40…+40°С)
Температура робочого середовища		Залежно від матеріалу кільця ущільнювача**

* у нержавіючому виконанні ребра жорсткості та фланці виготовляються зі Ст20, з нержавіючою наплавкою ущільнювальних поверхонь фланця. На вимогу замовника можливе виготовлення ребер жорсткості та фланців із нержавіючої сталі.

** кільце ущільнювача, залежно від робочих параметрів затвора, може бути виконано з наступних видів гуми: СКЕПТ (EPDM -30°С…150°С), NBR (-25°С…100°С), ИРП-1265 (силіконовий каучук -60°С….200°С).

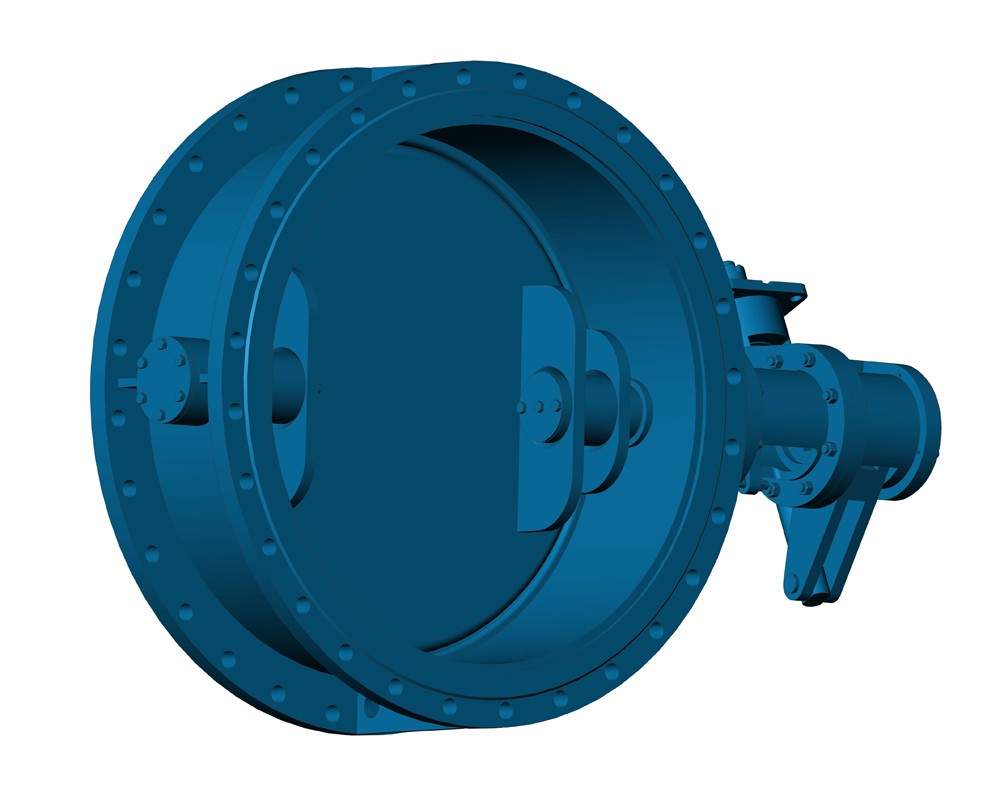

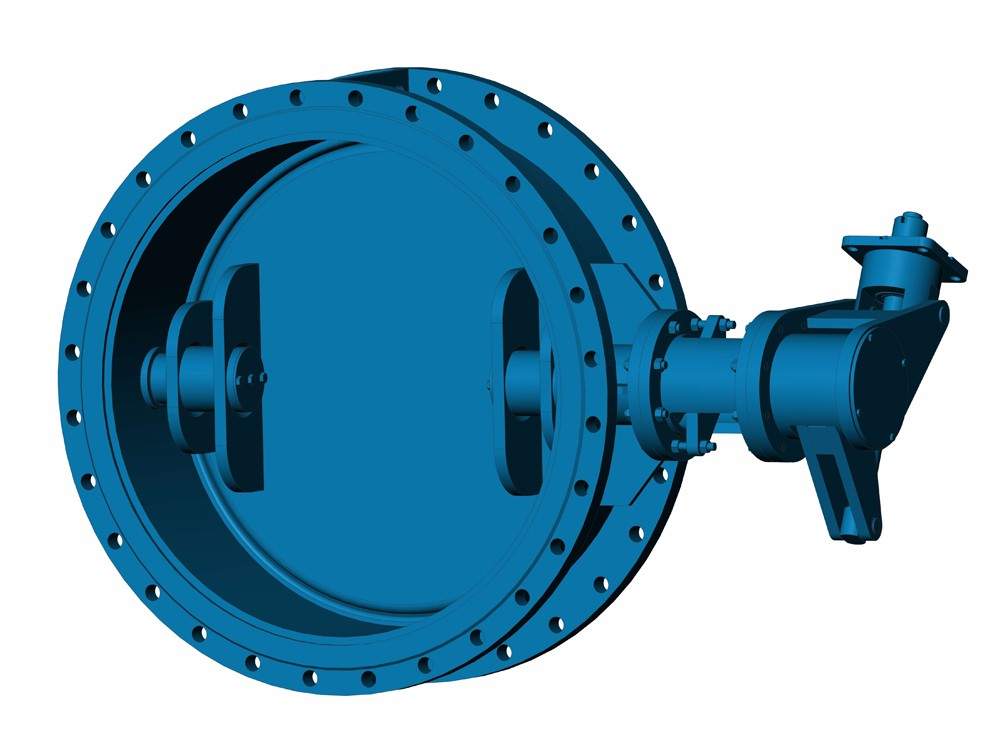

Креслення

Розміри

DN, мм	PN, МПа	Таблична фігура	Позначення КД	Н, мм	h, мм	L, мм***	В, мм	D1, мм*	d, мм*	n, шт.*	Маса, кг* фланцеві приварювання
150	1,0	32с310р 32с910р	АА99044-0150	280	140	210 (250)	510	240	22	8	119 (107)
	1,6	32с316р 32с916р	АА99007-0150	280	140	210 (250)	510	240	22	8	119 (107)
	2,5	32с330р 32с930р	АА99068-0150	300	150	210 (250)	530	250	26	8	126 (115)
200	1,0	32с310р 32с910р	АА99044-0200	335	178	230 (250)	565	295	22	8	126 (115)
	1,6	32с316р 32с916р	АА99007-0200	335	178	230 (250)	565	295	22	12	127 (115)
	2,5	32с330р 32с930р	АА99068-0200	360	180	230 (250)	590	310	26	12	140 (126)
250	1,0	32с310р 32с910р	АА99044-0250	390	195	210 (300)	620	350	22	12	140 (120)
	1,6	32с316р 32с916р	АА99007-0250	405	203	250 (300)	625	355	26	22	146 (132)
	2,5	32с330р 32с930р	АА99068-0250	425	213	250 (300)	645	370	30	12	157 (142)
300	1,0	32с310р 32с910р	АА99044-0300	440	220	220 (350)	670	400	22	12	142 (125)
	1,6	32с316р 32с916р	АА99007-0300	460	230	270 (350)	690	410	26	12	165 (137)
	2,5	32с330р 32с930р	АА99068-0300	485	243	270 (350)	715	430	30	16	173 (150)
350	1,0	32с310р 32с910р	АА99044-0350	500	250	290 (375)	730	460	22	16	164 (126)
350	1,6	32с316р 32с916р	АА99007-0350	520	260	290 (375)	750	470	26	16	186 (143)
350	2,5	32с330р 32с930р	АА99068-0350	550	275	290 (375)	780	490	33	16	214 (160)
400	0,63	32с306р 32с906р	АА99017-0400	535	268	240 (400)	765	495	22	16	175 (160)
	1,0	32с310р 32с910р	АА99044-0400	565	283	240 (400)	795	515	26	16	220 (183)
	1,6	32с316р 32с916р	АА99007-0400	580	290	310 (400)	810	525	30	16	247 (194)
	2,5	32с330р 32с930р	АА99068-0400	610	305	310 (400)	857	550	33	16	278 (203)
500	0,63	32с306р 32с906р	АА99017-0500	640	320	275 (450)	870	600	22	16	244 (233)
	1,0	32с310р 32с910р	АА99044-0500	670	335	275 (450)	908	620	26	20	253 (242)
	1,6	32с316р 32с916р	АА99007-0500	710	355	350 (450)	940	650	33	20	336 (238)
	2,5	32с330р 32с930р	АА99068-0500	730	365	350 (450)	960	660	39	20	368 (241)
600	0,63	32с306р 32с906р	АА99017-0600	755	378	300 (600)	985	705	26	20	326 (340)
	1,0	32с310р 32с910р	АА99044-0600	780	390	300 (600)	1010	725	30	20	391 (380)
	1,6	32с316р 32с916р	АА99007-0600	840	420	390 (600)	1070	770	39	20	549 (427)
	2,5	32с530р 32с930р	АА99068-0600	840	420	390 (600)	1129	770	39	20	602 (508)
700	0,63	32с306р 32с906р	АА99017-0700	860	430	325 (675)	1090	810	26	24	332 (367)
	1,0	32с310р 32с910р	АА99044-0700	895	448	325 (675)	1275	840	30	24	576 (552)
	1,6	32с516р 32с916р	АА99007-0700	910	455	430 (675)	1290	840	39	24	693 (605)
	2,5	32с530р 32с930р	АА99068-0700	960	480	430 (675)	1340	875	45	24	829 (661)
800	0,63	32с306р 32с906р	АА99017-0800	975	488	350 (750)	1355	920	30	24	619 (577)
	1,0	32с510р 32с910р	АА99044-0800	1010	505	350 (750)	1339	950	33	24	630 (588)
	1,6	32с516р 32с916р	АА99007-0800	1020	510	470 (750)	1400	950	39	24	821 (670)
	2,5	32с530р 32с930р	АА99068-0800	1075	538	470 (750)	1455	990	45	24	1150 (1223)
900	0,25	32с508р 32с908р	АА99016-0900	1075	538	375 (800)	1475	1020	30	24	830 (795)
	0,63	32с506р 32с906р	АА99017-0900	1075	538	375 (800)	1475	1020	30	28	907 (907)
	1,0	32с510р 32с910р	АА99044-0900	1110	555	375 (800)	1510	1050	33	28	989 (969)
	1,6	32с516р 32с916р	АА99007-0900	1120	560	510 (800)	1520	1050	39	28	1329 (1107)
	2,5	32с530р 32с930р	АА99068-0900	1185	593	510 (800)	1585	1090	52	28	1610 (1664)
1000	0,25	32с508р 32с908р	АА99016-1000	1175	588	400 (800)	1550	1120	30	28	830 (831)
	0,63	32с506р 32с906р	АА99017-1000	1175	588	400 (800)	1550	1120	30	28	880 (923)
	1,0	32с510р 32с910р	АА99044-1000	1220	610	400 (800)	1556	1160	33	28	1026 (1088)
1000	1,0	32с510р 32с910р	АА99044-1000	1220	610	400 (800)	1556	1160	33	28	1026 (1088)
	1,6	32с516р 32с916р	АА99007-1000	1255	628	550 (800)	1635	1170	45	28	1508 (1253)
	2,5	32с530р 32с930р	АА99068-1000	1315	563	550 (800)	1708	1210	56	28	2254 (1782)
1200	0,25	32с508р 32с908р	АА99016-1200	1375	688	450 (850)	1755	1320	30	32	1521 (1556)
	0,63	32с506р 32с906р	АА99017-1200	1400	700	450 (850)	1780	1340	33	32	1701 (1679)
	1,0	32с510р 32с910р	АА99044-1200	1455	728	450 (850)	1837	1380	39	32	1879 (1998)
	1,6	32с516р 32с916р	АА99007-1200	1485	743	630 (850)	1865	1390	52	32	2547 (2026)
	2,5	32с530р 32с930р	АА99068-1200	1350	675	(850)	2035	–	–	–	(2326)
1400	0,25	32с508р 32с908р	АА99016-1400	1575	788	500 (1000)	1955	1520	30	36	1555 (1687)
	0,63	32с506р 32с906р	АА99017-1400	1620	810	500 (1000)	2000	1560	33	36	1828 (1820)
	1,0	32с510р 32с910р	АА99044-1400	1675	838	500 (1000)	2102	1590	45	36	2704 (2577)
1600	0,25	32с508р 32с908р	АА99016-1600	1785	893	550 (1000)	2165	1730	30	40	2279 (2418)
	0,63	32с506р 32с906р	АА99017-1600	1820	910	550 (1000)	2200	1760	33	40	2596 (2774)
	1,0	32с510р 32с910р	АА99044-1600	1915	958	550 (1000)	2225	1820	52	40	3406 (3128)
1800	0,25	32с508р 32с908р	АА99016-1800	1985	993	600 (1000)	2467	1930	30	44	2902 (3139)
1800	0,63	32с506р 32с906р	АА99017-1800	2045	1023	870 (1000)	2675	1970	39	44	3296 (3532)
2000	0,25	32с508р 32с908р	АА99016-2000	2190	1095	650 (1000)	2825	2130	30	48	3601 (3456)
2000	0,63	32с506р 32с906р	АА99017-2000	2265	1133	(1000)	2895	–	–	–	(3800)
2200	0,25	32с508р 32с908р	АА99075-2200	2405	1203	750 (1050)	3035	2340	33	52	5022 (4706)
2400	0,25	32с508р 32с908р	АА99075-2400	2560	1280	900 (1100)	3235	2540	33	56	5673 (5121)

* розміри фланців наведені відповідно до ДСТУ ISO 7005-1.

** маса, наведена в таблиці, є теоретичною і може певною мірою відрізнятись від фактичної.

*** будівельна довжина у дужках для виконання «під приварювання».
