Застосування
Призначені для автоматичного запобігання зворотному потоку трубопроводами, що транспортують різні рідкі та газоподібні середовища нейтральні до матеріалів основних деталей. Застосовуються в нафтогазовій та теплоенергетичній промисловості, системах водопостачання.
Затвори зворотні арматурного заводу «Адмірал» виготовляються за технічними умовами, стандартами ДСТУ, СТ ЦКБА та конструкторською документацією.
Продукцію сертифіковано на відповідність вимогам стандартів.
Кожен зворотний затвор проходить контроль якості та випробування.
Переваги

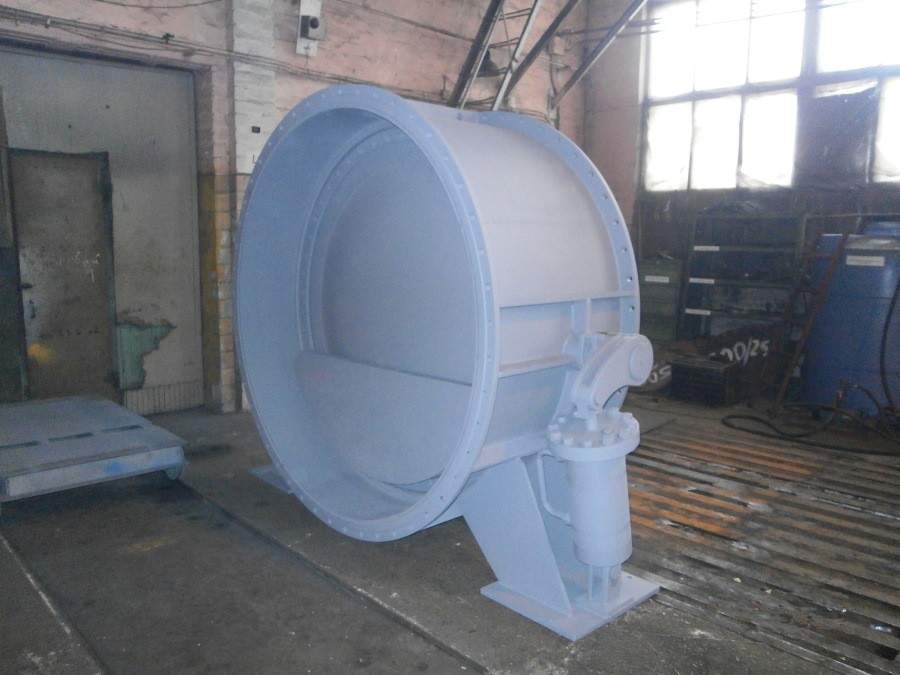

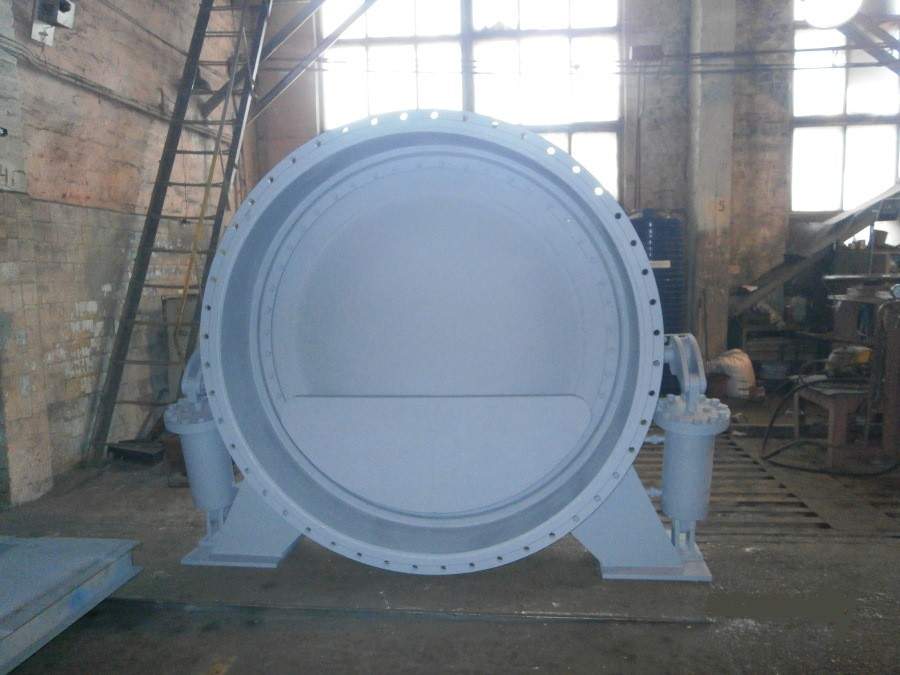

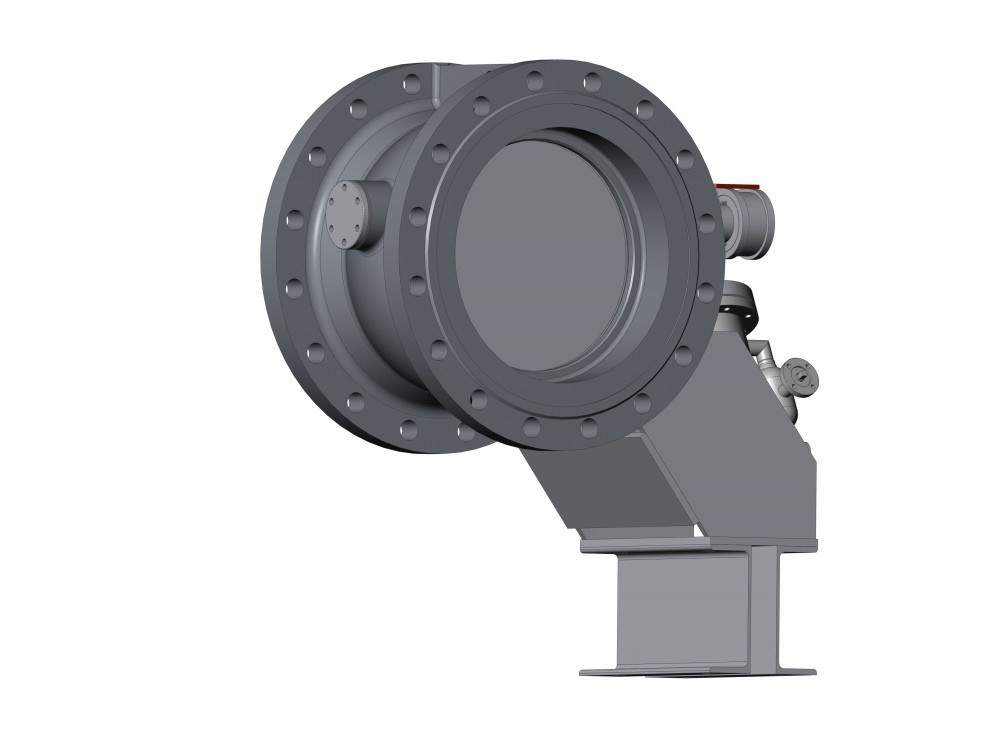

— Затвори зворотного виробництва арматурного заводу «Адмірал» виконані у зварному корпусі.

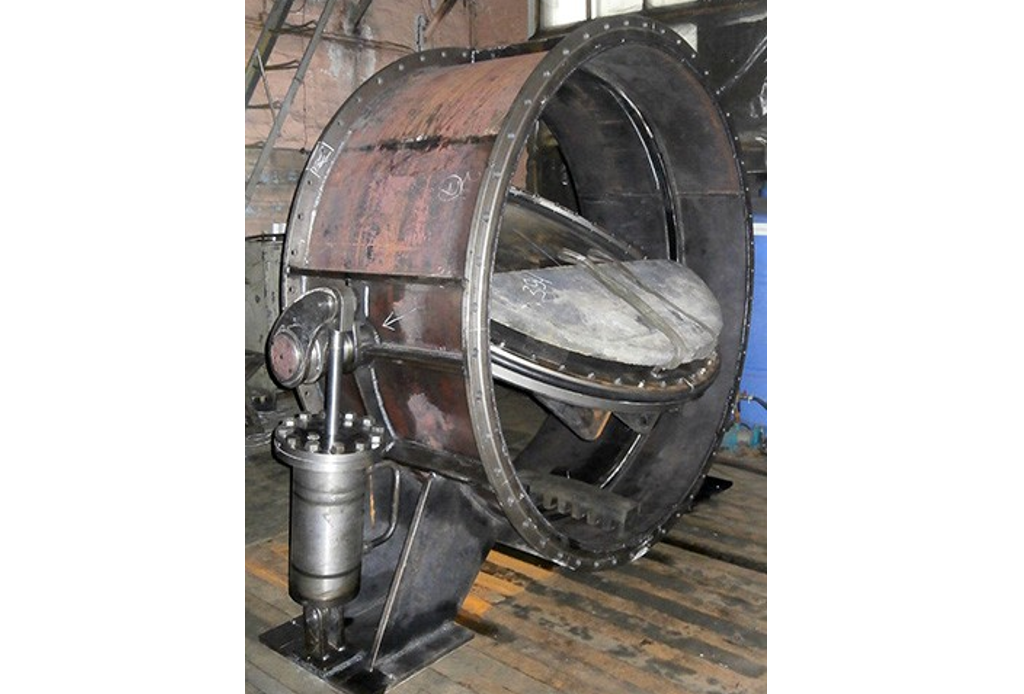

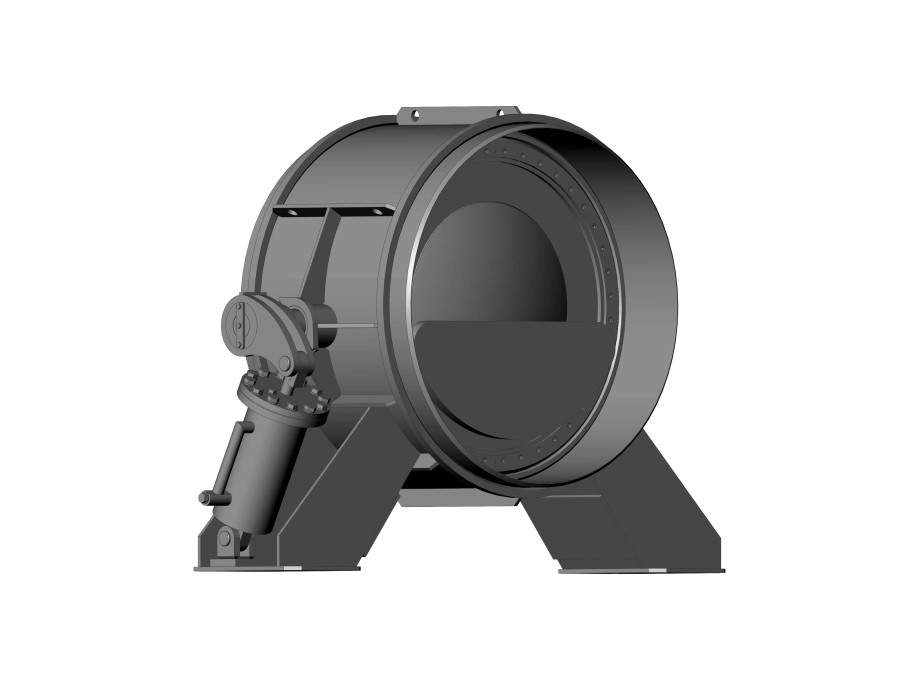

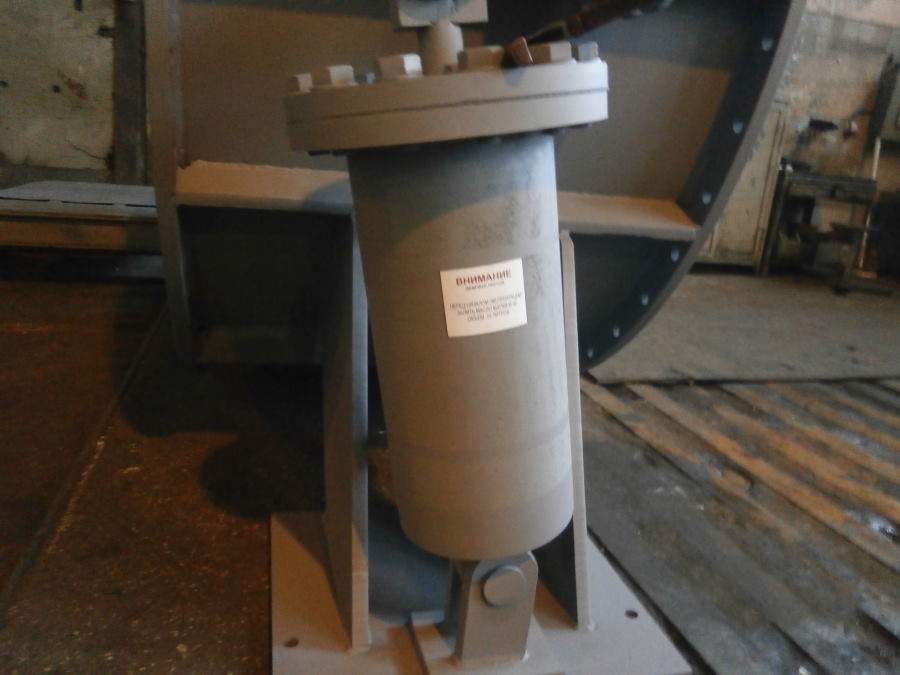

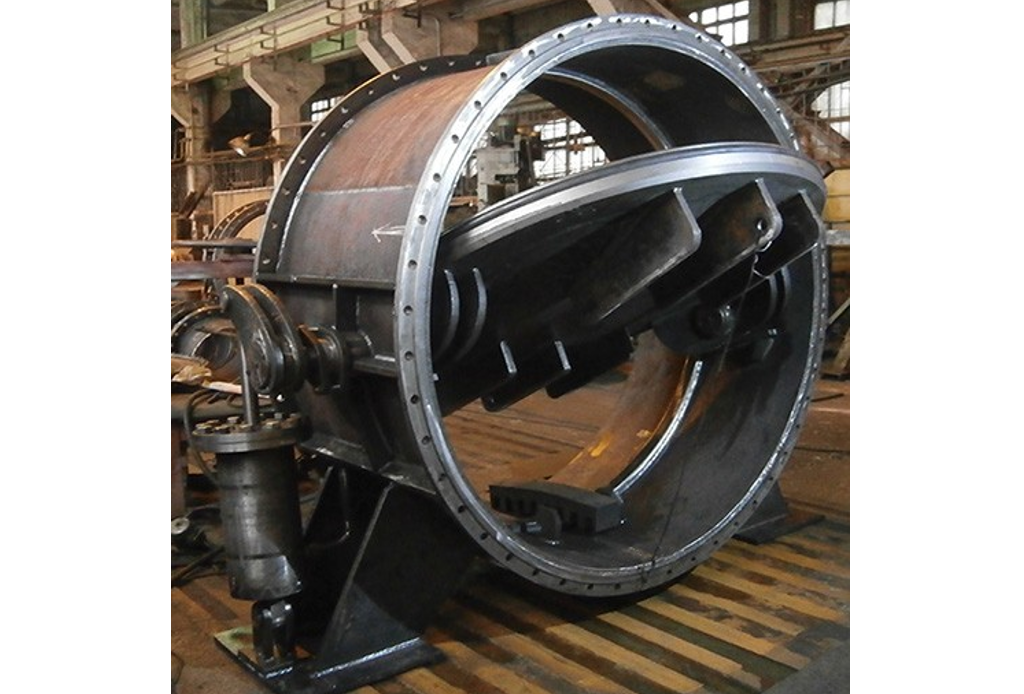

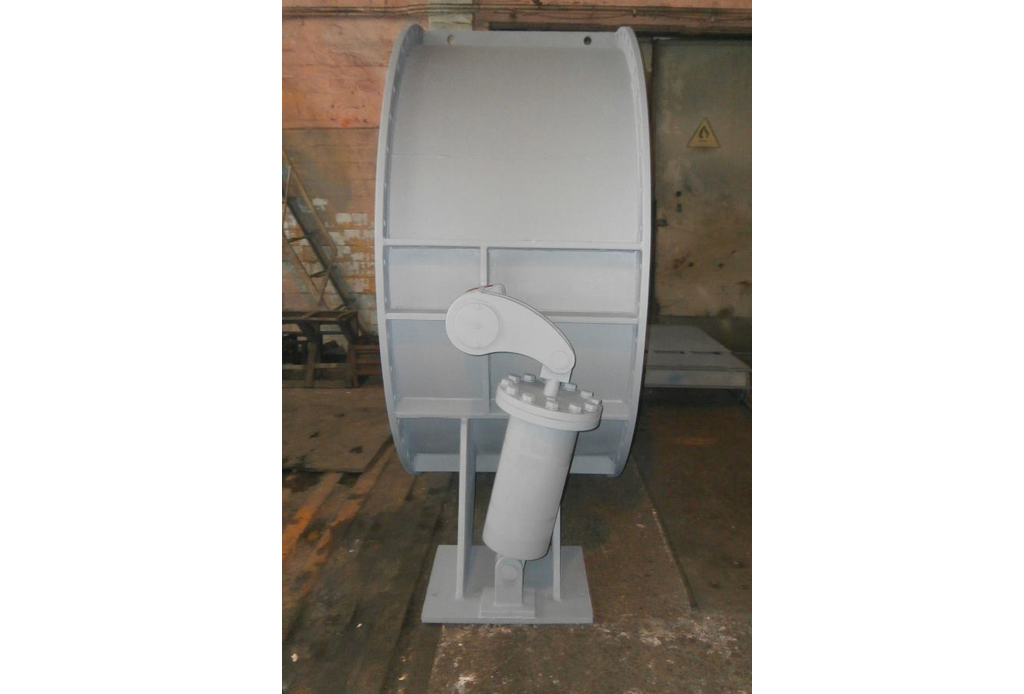

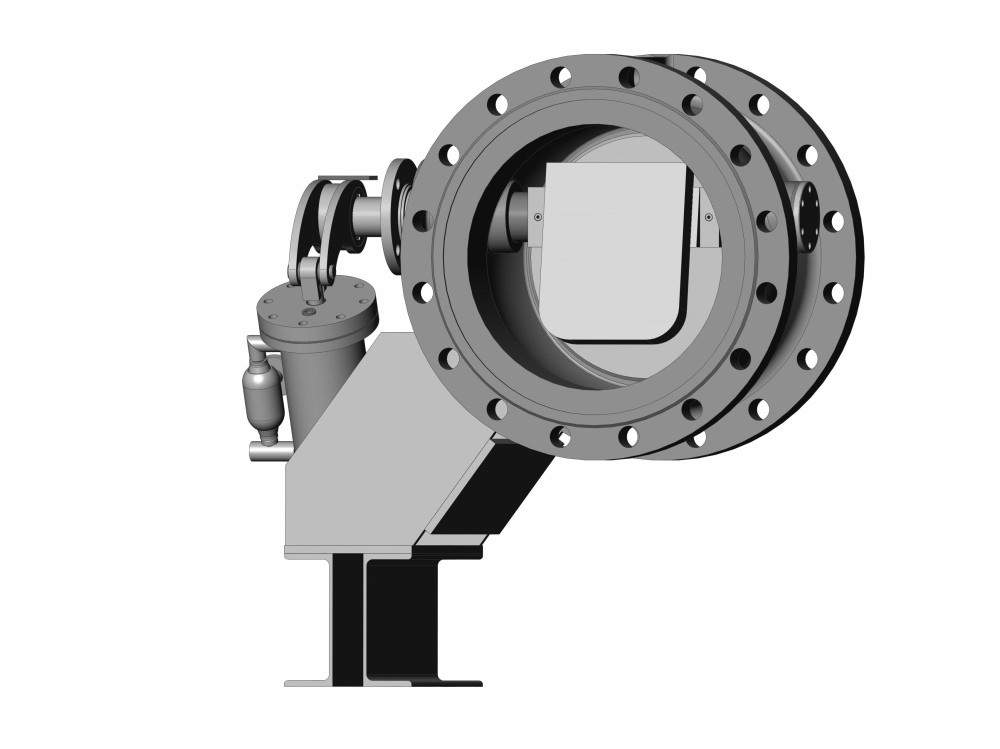

— У конструкції зворотних клапанів виробництва арматурного заводу «Адмірал» застосовуються гідравлічні демпфери, які за допомогою важелів з’єднані з диском і забезпечують м’яку і плавну посадку диска в сідло, запобігаючи пошкодженню ущільнення.
— За рахунок конструкції диска та наявності гумового ущільнення забезпечується висока герметичність затворів.
— Конструкція встановлення кільця ущільнювача в диск спрощує проведення заміни кільця при зносі без виконання повного розбирання затворів.
— Посадка диска затворів зворотних у сідло за відсутності потоку середовища у трубопроводі забезпечується конструктивним зміщенням осі опор диска щодо осі трубопроводу.
Матеріали
|
№
|
Найменування деталі
|
Матеріал
|
|
вик. Ст20
|
вик. ХЛ
|
вик. нж*
|
|
1
|
Корпус
|
Ст20
|
09Г2С
|
08Х18Н10Т/10Х17Н13М2T
|
|
2
|
Диск
|
Ст20
|
09Г2С
|
08Х18Н10Т/10Х17Н13М2T
|
|
3
|
Ущільнення у корпусі
|
Нержавіюча наплавка 12Х18Н10Т/10Х17Н13М2T
|
|
4
|
Ущільнення на диску**
|
Гумовий профіль
|
|
5
|
Вісь
|
20Х13 з термообробкою/10Х17Н13М2
|
|
6
|
Ущільнення осі
|
Сальникова набивка з АП-31
|
|
7
|
Підшипник ковзання
|
БрАЖНМц10-3-1,5
|
|
8
|
Демпфер
|
Ст20
|
09Г2С
|
Ст20
|
|
Кріпильні деталі
|
Ст35
|
|
Прокладки
|
ПОН
|
|
Кліматичне виконання по ДСТУ 15150
|
У (-40…+40°С)
|
ХЛ (-60…+40°С)
|
У (-40…+40°С)
|
|
Температура робочого середовища
|
Залежно від матеріалу кільця ущільнювача**
|
* у нержавіючому виконанні ребра жорсткості та фланці виготовляються зі Ст20, з нержавіючою наплавкою ущільнювальних поверхонь фланця. На вимогу замовника можливе виготовлення ребер жорсткості та фланців із нержавіючої сталі.
** кільце ущільнювача, залежно від робочих параметрів затвора, може бути виконано з наступних видів гуми: СКЕПТ (EPDM -30°С…150°С), МБС (-30°С…80°С), ИРП-1265 (силіконовий каучук -60°С….200°С).
Розміри
|
DN, мм
|
PN, МПа
|
Позначення КД
|
Н, мм
|
h, мм
|
L, мм***
|
В, мм
|
D1, мм*
|
d, мм*
|
n, шт.*
|
Маса, кг**
Фланцеві
приварювання
|
|
1000
|
0,63
|
АА44006-1000
|
1175
|
588
|
400
(800)
|
1455
|
1120
|
30
|
28
|
1228
(1284)
|
|
1,0
|
АА44065-1000
|
1220
|
610
|
400
(800)
|
1500
|
1160
|
33
|
28
|
1235
(1233)
|
|
1,6
|
АА44066-1000
|
1255
|
628
|
550
(800)
|
1535
|
1170
|
45
|
28
|
2041
(1711)
|
|
2,5
|
АА44059-1000
|
1315
|
658
|
(800)
|
1595
|
–
|
–
|
–
|
(2003)
|
|
1200
|
0,63
|
АА44006-1200
|
1400
|
700
|
450
(850)
|
1680
|
1340
|
33
|
32
|
1900
(1878)
|
|
1,0
|
АА44065-1200
|
1455
|
728
|
450
(850)
|
1735
|
1380
|
39
|
32
|
2400
(2635)
|
|
1,6
|
АА44066-1200
|
1485
|
743
|
630
(850)
|
1765
|
1390
|
52
|
32
|
3346
(2672)
|
|
2,5
|
АА44059-1200
|
1525
|
763
|
(850)
|
1805
|
–
|
–
|
–
|
(3020)
|
|
1400
|
0,25
|
АА44008-1400
|
1575
|
787
|
500
(1000)
|
1975
|
1520
|
30
|
36
|
1575
(1770)
|
|
0,63
|
АА44006-1400
|
1620
|
810
|
500
(1000)
|
2020
|
1560
|
33
|
36
|
2220
(2239)
|
|
1,0
|
АА44065-1400
|
1675
|
838
|
500
(1000)
|
2020
|
1590
|
45
|
36
|
2800
(2918)
|
|
1600
|
0,25
|
АА44008-1600
|
1785
|
893
|
550
(1000)
|
2185
|
1730
|
30
|
40
|
2607
(2762)
|
|
0,63
|
АА44006-1600
|
1820
|
910
|
550
(1000)
|
2220
|
1760
|
33
|
40
|
2610
(2808)
|
|
1,0
|
АА44065-1600
|
1915
|
958
|
550
(1000)
|
2315
|
1820
|
52
|
40
|
3870
(3440)
|
|
1800
|
0,25
|
АА44008-1800
|
1985
|
993
|
600
(1000)
|
2385
|
1930
|
30
|
44
|
3129
(3392)
|
|
0,63
|
АА44006-1800
|
2045
|
1023
|
600
(1000)
|
2445
|
1970
|
39
|
44
|
4100
(3327)
|
|
2000
|
0,25
|
АА44008-2000
|
2190
|
1095
|
650
(1000)
|
2590
|
2130
|
30
|
48
|
5040
(4880)
|
|
2200
|
0,25
|
АА44008-2200
|
2405
|
1203
|
750
(1050)
|
2805
|
2340
|
33
|
52
|
5200
(4925)
|
|
2400
|
0,25
|
АА44008-2400
|
2605
|
1303
|
900
(1100)
|
3005
|
2540
|
33
|
56
|
5580
(5286)
|
* розміри фланців наведені відповідно до ДСТУ ISO 7005-1.
** маса, наведена в таблиці, є теоретичною і може певною мірою відрізнятись від фактичної.
*** будівельна довжина у дужках для виконання «під приварювання».
Поставка
Комплектність
У комплект поставки входять: зворотний затвор, паспорт, експлуатаційна документація. На вимогу замовника затвори зворотні додатково можуть комплектуватися відповідними фланцями, прокладками, кріпленням (для нерж. виконання: Ст35 – стандартне виконання, нж – опція).
Примітки
Зовнішній вигляд і конструкція зворотних затворів можуть бути змінені в процесі вдосконалення без особливого повідомлення, без погіршення споживчих властивостей і за умови поставки виробу із замовленими параметрами. Можливе виготовлення інших виконань за DN та PN, які не вказані в даному каталозі.
