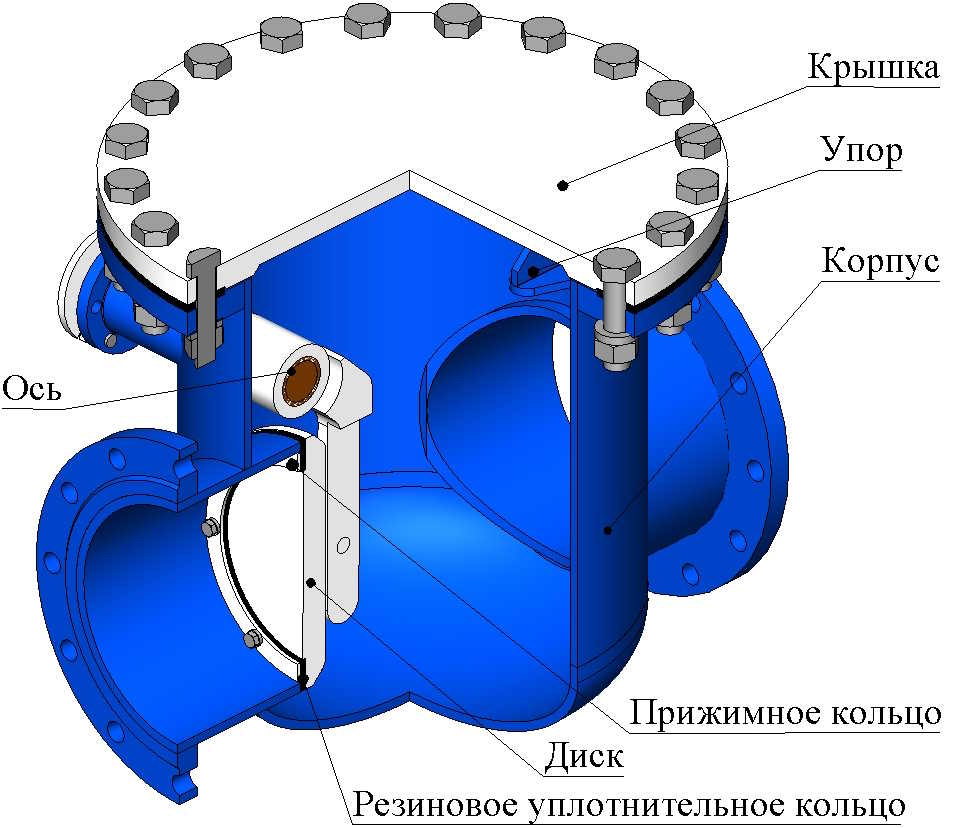

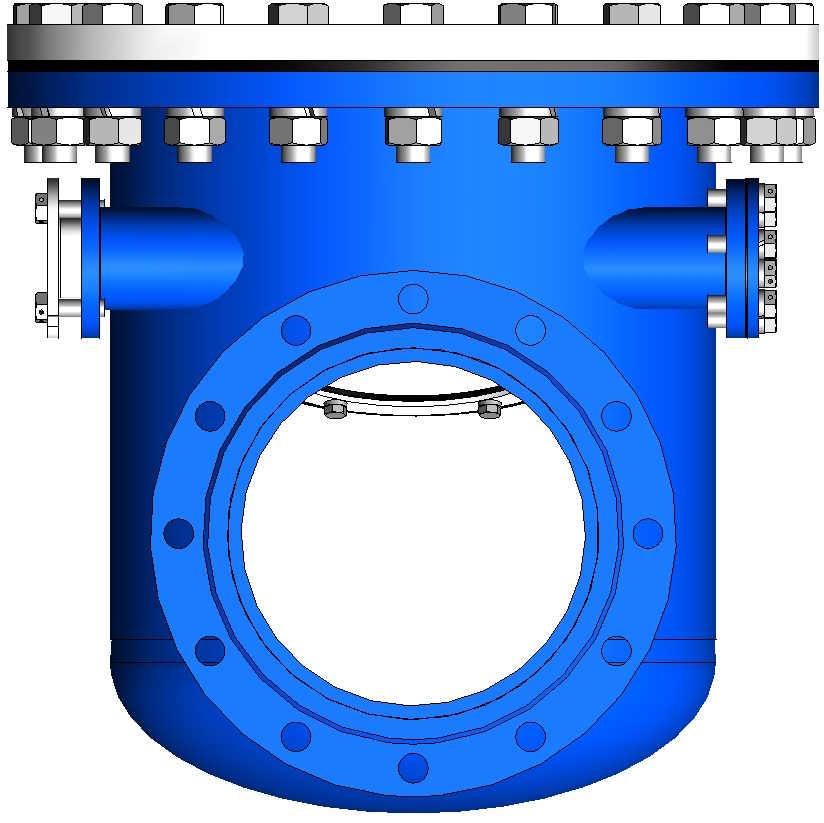

Затвор (клапан) зворотний дисковий з ревізійною кришкою

DN 80…500 мм, PN 1,6…2,5 МПа

таблиця фігур: 19с15нж, 19нж15нж, 19с18нж, 19нж18нж, 19с76нж, 19нж76нж

Конструкція і виконання можуть бути змінені за бажанням замовника

Зробити запит

Застосування

Призначені для автоматичного запобігання зворотному потоку в трубопроводах, що транспортують рідкі та газоподібні середовища, нейтральні до матеріалів основних деталей. Застосовуються в нафтогазовій та теплоенергетичній промисловості, системах водопостачання.

Затвори арматурного заводу «Адмірал» виготовляються за технічними умовами, стандартами ГОСТ, СТ ЦКБА, ДСТУ та конструкторською документацією.
Продукцію сертифіковано на відповідність вимогам стандартів.
Кожен зворотний затвор проходить контроль якості та випробування.

Переваги

— Зворотні затвори виготовлені на арматурному заводі «Адмірал» виконані у зварному корпусі зі стандартною будівельною довжиною за ГОСТ 3326 та ДСТУ ISO 5752.
— Посадка диска затворів зворотних у сідло за відсутності потоку середовища у трубопроводі забезпечується конструктивним зміщенням осі опор диска щодо осі трубопроводу.
— Наявність ревізійної кришки забезпечує можливість та зручність проведення профілактичних робіт.
— У виконанні затвора метал по металу наплавлення ущільнювальних поверхонь корпусу та диска виконана корозійностійкими та зносостійкими матеріалами, що забезпечує тривалий термін служби затворів.

Характеристики

Номінальний діаметр, DN	80…500 мм
Номінальний тиск, PN	1,6…2,5 МПа
Клас герметичності згідно з ГОСТ 9544	А, B, C, D (оговорюється при замовленні)
Приєднання до трубопроводу	фланцеве згідно з ГОСТ 12815, ГОСТ 33259, ДСТУ ISO 7005-1 або під приварення
Будівельна довжина	згідно з ГОСТ 3326 і згідно з ДСТУ ISO 5752
Настановне положення	Горизонтальна вісь обертання диска
Гарантійне напрацювання	2000 циклів (при використанні ЗІП)
Гарантійний термін експлуатації	12 мІсяцІв від дня введення в експлуатацію, але не більш 18 місяців від дня відвантаження з підприємства-виробника

Матеріали

№	Найменування деталі	Матеріал
		вик. Ст20	вик. ХЛ	вик. нж*
1	Корпус	Ст20	09Г2С	08Х18Н10Т (AISI 321)
2	Кришка	Ст20	09Г2С	08Х18Н10 (AISI 304)
3	Диск	Ст20	09Г2С	08Х18Н10Т (AISI 321)
4	Ущільнення на диску**	резиновий профіль/нержавіюче наплавлення ЦН-6Л
5	Вісь	20Х13 з термообробкою		08Х18Н10 (AISI 304)
6	Ущільнення осі	Пароніт/Фторопласт-4
7	Підшипник ковзання	БрАЖНМц10-3-1,5
Кріпильні деталі		Ст35
Прокладки		ПОН
Кліматичне виконання згідно з ГОСТ 15150		У (-40…+40°С)	ХЛ (-60…+40°С)	У (-40…+40°С)
Температура робочого середовища		В залежності від матеріала ущільнюючого кольця**

* у нержавіючому виконанні ребра жорсткості та фланці виготовляються зі Ст20, з нержавіючою наплавкою ущільнювальних поверхонь фланця. На вимогу замовника можливе виготовлення ребер жорсткості та фланців із нержавіючої сталі.
** кільце ущільнювача, залежно від робочих параметрів затвора, може бути виконано з наступних видів гуми: СКЕПТ (EPDM -30°С…150°С), МБС (-30°С…80°С), ІРП-1265 (силіконовий каучук -60°С) …200°С).

Креслення

Розміри

DN, мм	PN, МПа	Таблична фігура***	Позначення згідно з КД	Н, мм	h, мм	L, мм	D1, мм*	d, мм.*	n, шт.*	Маса, кг** фланцевий (під приварення)
50	1,6	19с76нж 19нж76нж	АА45016-0050	215	80	230	125	18	4	12 (12)
50	2,5		АА45034–0050	215	80	230	125	18	4	12 (11)
80	1,6		АА45016-0080	283	98	310	160	18	4	24 (24)
80	2,5		АА45034–0080	283	98	310	160	18	8	24 (22)
100	1,6		АА45016-0100	309	108	350	180	18	8	32 (32)
100	2,5		АА45034–0100	309	115	350	190	22	8	35 (33)
150	1,6		АА45016-0150	375	140	480	240	22	8	76 (76)
150	2,5		АА45034–0150	375	150	480	250	26	8	83 (78)
200	1,6		АА45016-0200	468	168	550	295	22	12	103 (97)
200	2,5		АА45034–0200	480	180	550	310	26	12	112 (106)
250	1,6		АА45016-0250	568	203	650	355	26	12	167 (163)
250	2,5		АА45034–0250	590	225	650	370	30	12	176 (172)
300	1,6		АА45016-0300	640	230	750	410	26	12	294 (279)
300	2,5		АА45034–0300	653	243	750	430	30	16	316 (305)
350	1,6		АА45016-0350	710	260	850	470	26	16	361 (343)
350	2,5		АА45034–0350	725	275	850	490	33	16	390 (351)
DN, мм	PN, МПа	Таблична фігура***	Позначення згідно з КД	Н, мм	h, мм	L, мм	D1, мм*	d, мм.*	n, шт.*	Маса, кг** фланцевий (під приварення)
350	2,5	19с76нж 19нж76нж	АА45034–0350	725	275	850	490	33	16	390 (351)
400	1,6		АА45016-0400	775	290	950	525	30	16	389 (370)
400	2,5		АА45034–0400	790	305	950	550	33	16	466 (423)
500	1,6		АА45016-0500	935	355	1150	650	33	20	694 (659)
500	2,5		АА45034–0500	945	365	1150	660	39	20	807 (762)

* розміри фланців наведені відповідно до ГОСТ 12815.

** маса, наведена в таблиці, є теоретичною і може певною мірою відрізнятись від фактичної.

Поставка

Комплектність

У комплект поставки входять: зворотний затвор, паспорт, експлуатаційна документація. На вимогу замовника затвори зворотні додатково можуть комплектуватися фланцями у відповідь, прокладками, кріпленням (для нерж. виконання: Ст35 – стандартне виконання, нж – опція).

Примітки

Зовнішній вигляд і конструкція зворотних затворів можуть бути змінені в процесі вдосконалення без особливого повідомлення, без погіршення споживчих властивостей і за умови поставки виробу із замовленими параметрами. Можливе виготовлення інших виконань за DN та PN, які не вказані в даному каталозі.
