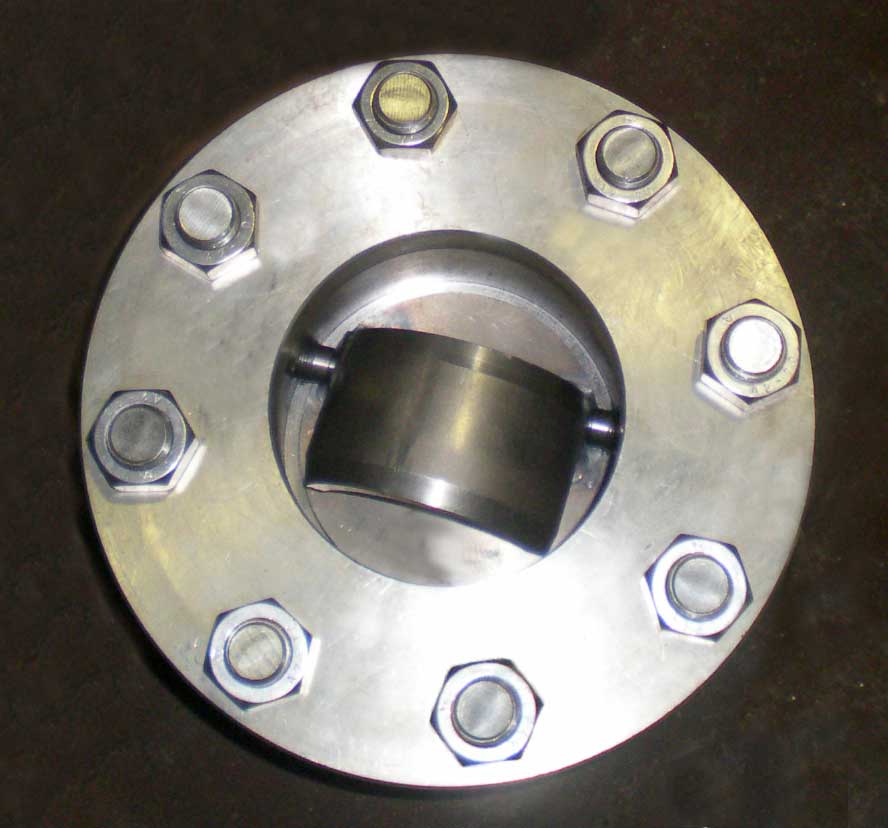

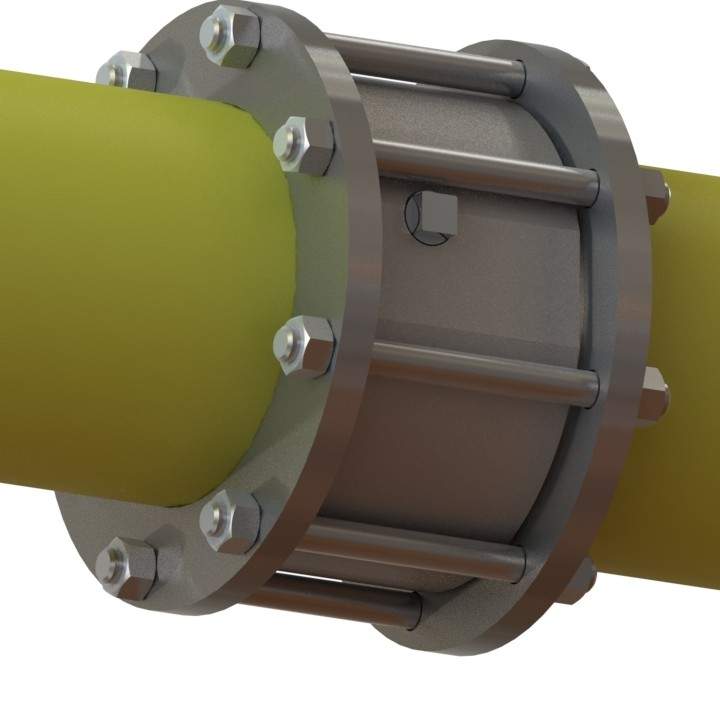

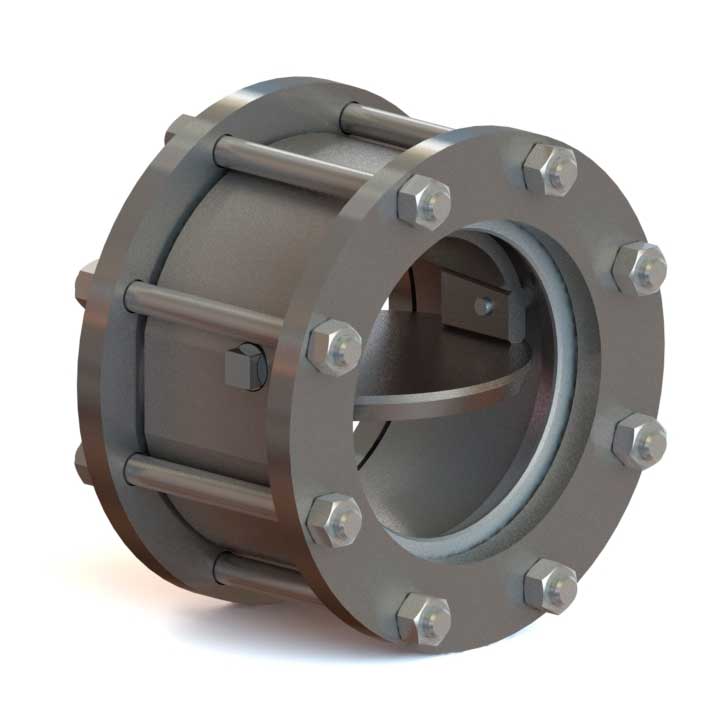

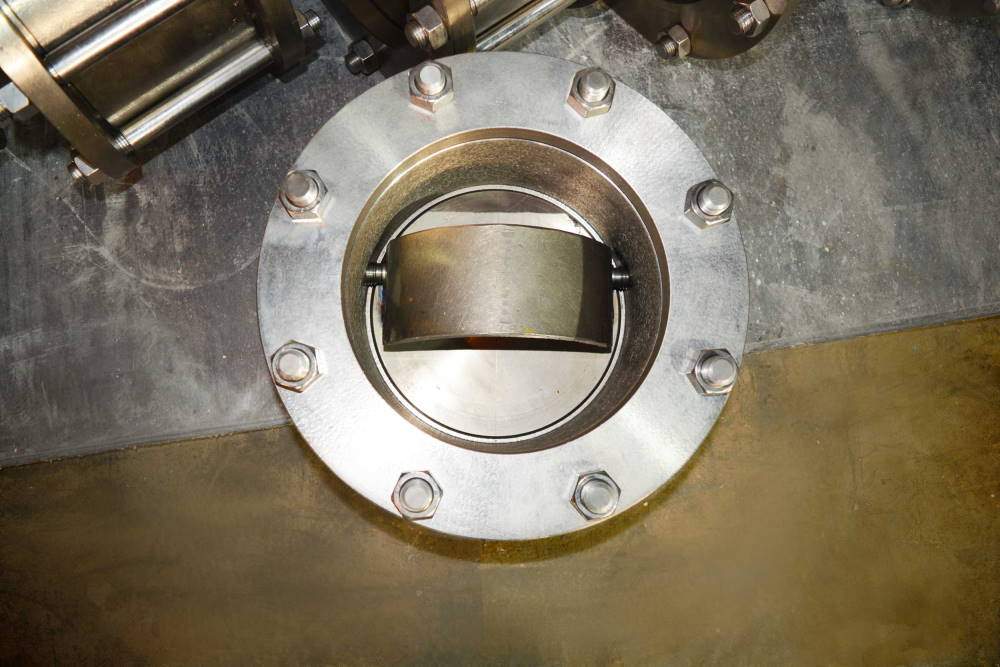

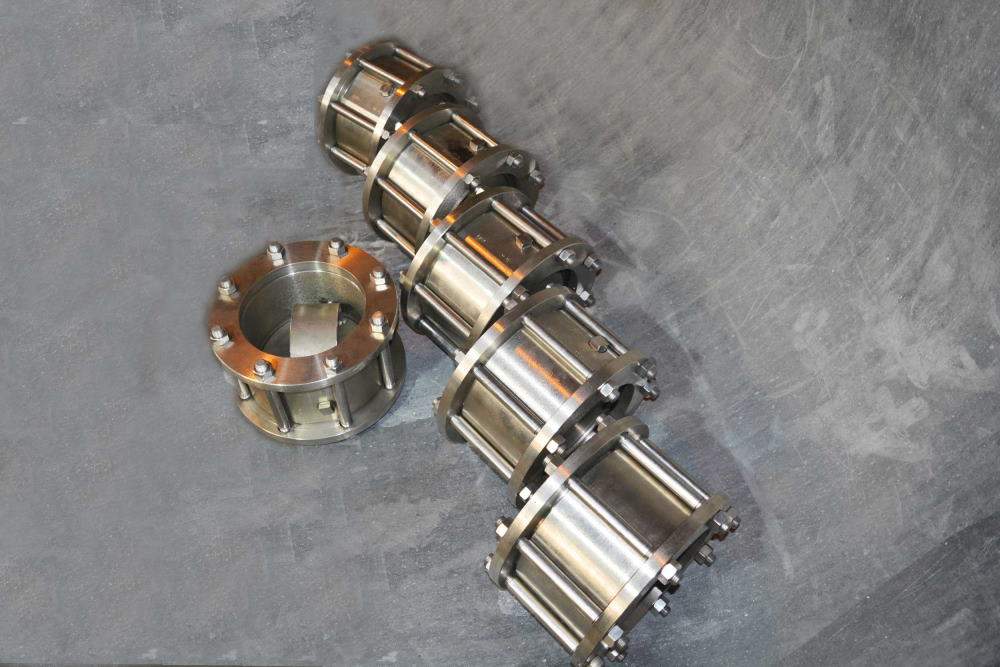

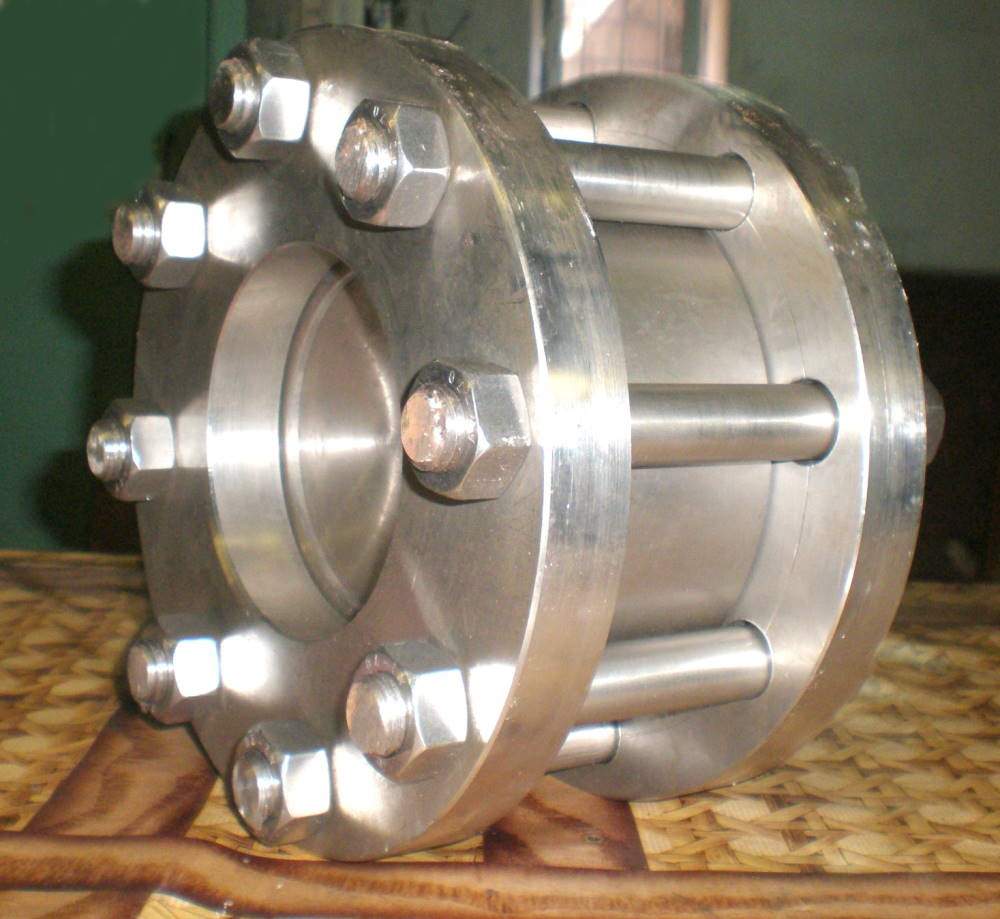

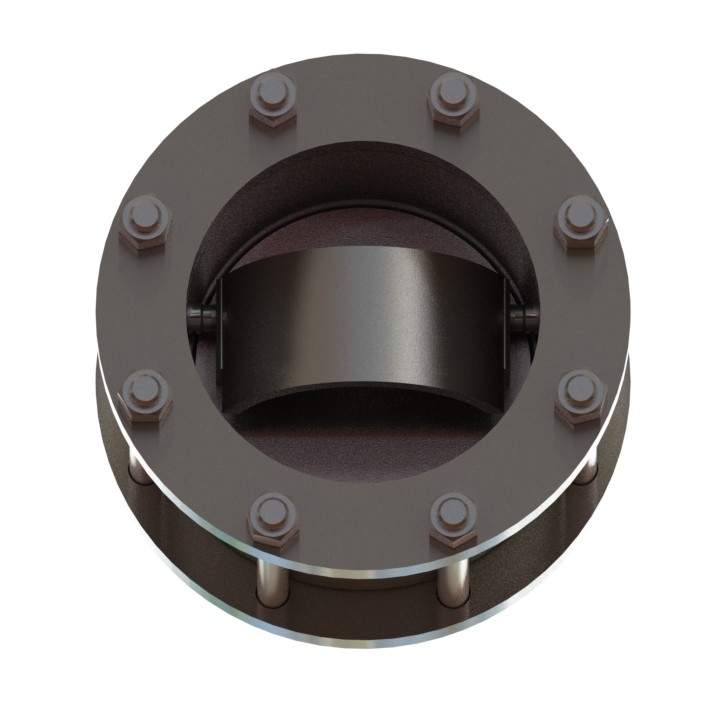

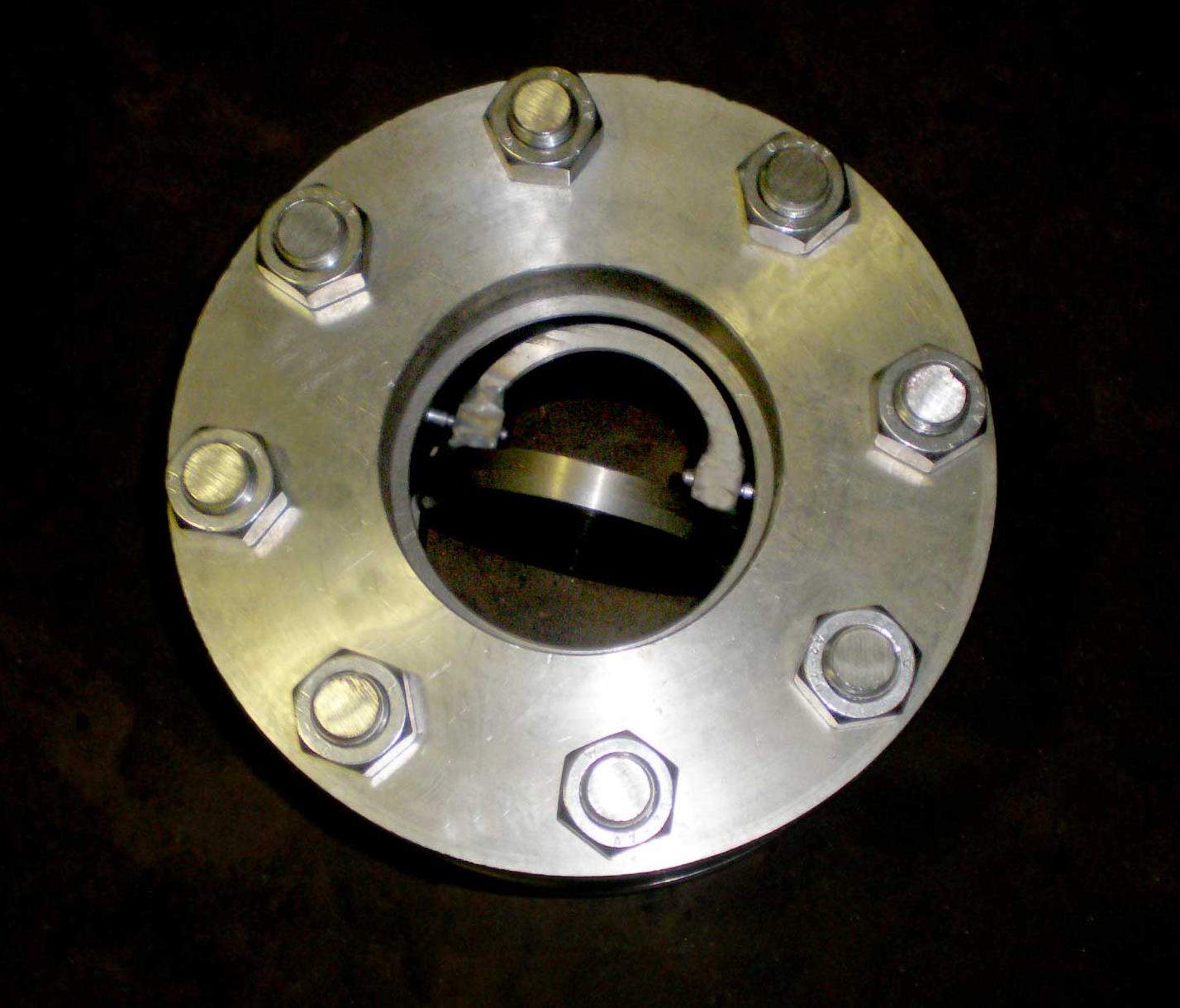

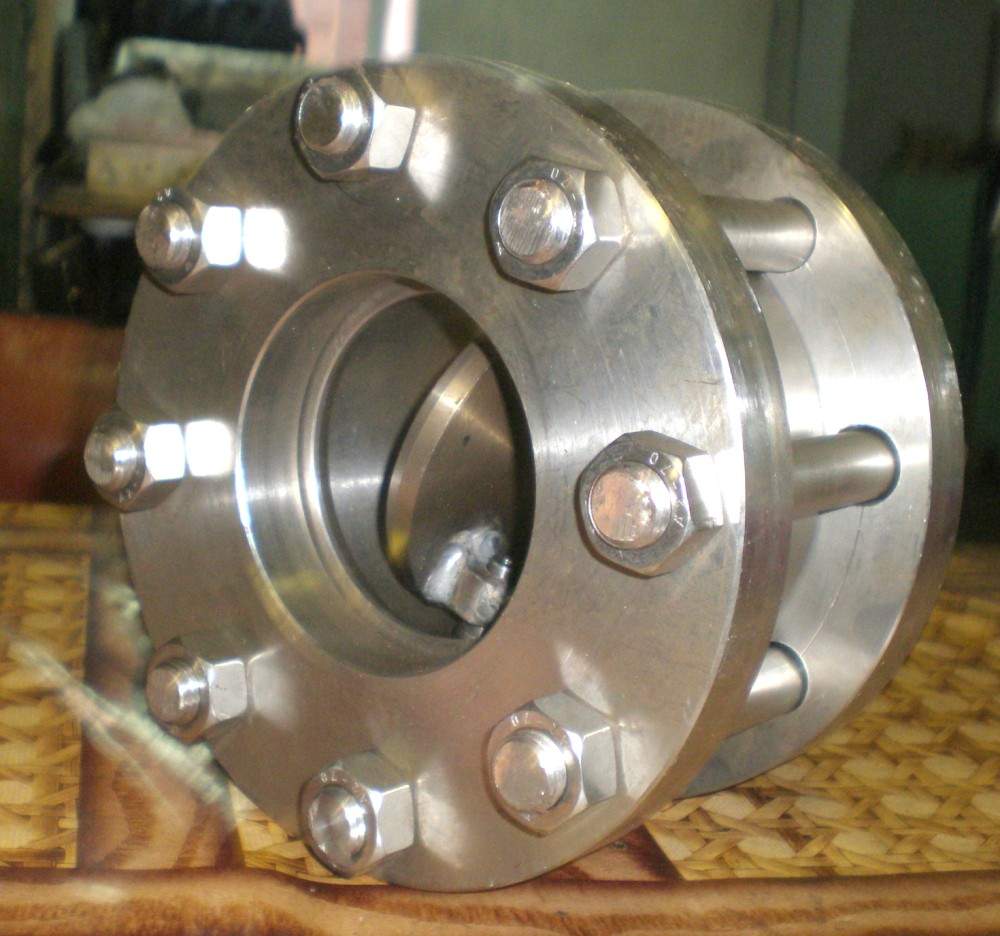

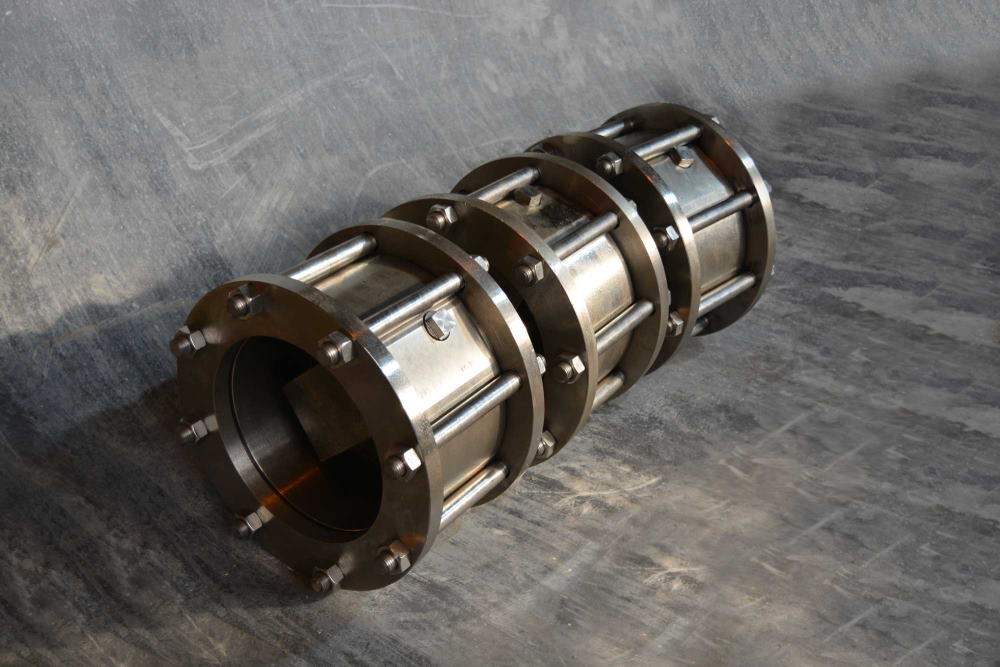

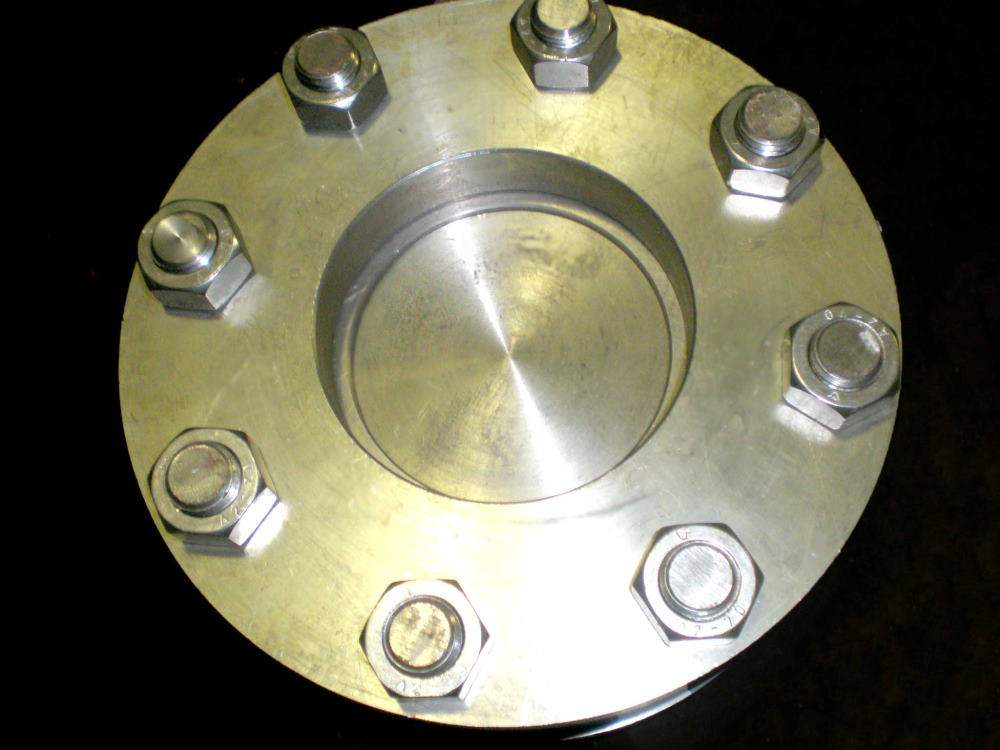

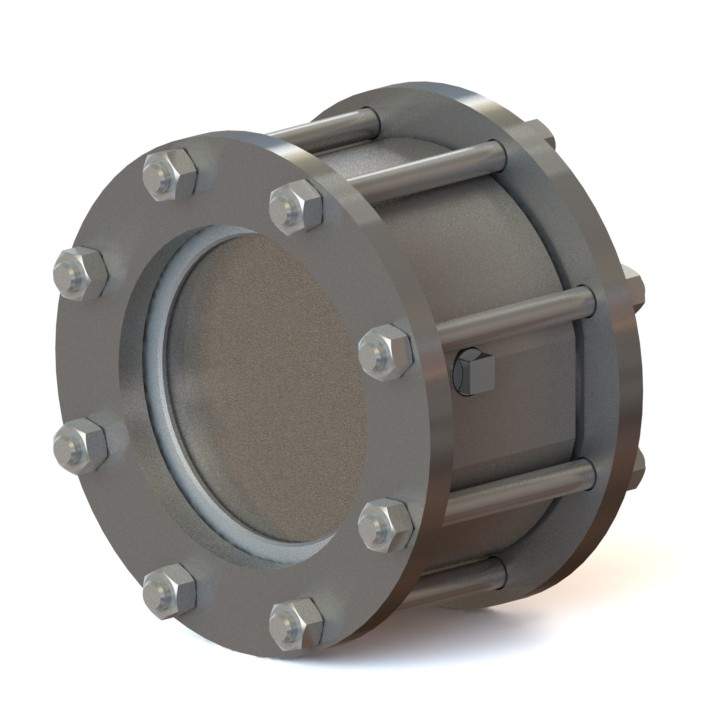

Затвор (клапан) зворотний титановий

DN 50…500 мм, PN 1,0…2,5 МПа

таблиця фігур 19тн12бк, 19тн13бк, 19тн14бк

Конструкція і виконання можуть бути змінені за бажанням замовника

Зробити запит

Застосування

Призначені для автоматичного запобігання зворотному потоку трубопроводами, що транспортують різні рідкі та газоподібні середовища нейтральні до матеріалів основних деталей. Застосовуються в нафтогазовій та теплоенергетичній промисловості, системах водопостачання.

Затвори зворотні арматурного заводу «Адмірал» виготовляються за технічними умовами, стандартами СТ ЦКБА, ДСТУ та конструкторською документацією.
Продукцію сертифіковано на відповідність вимогам стандартів.
Кожен зворотний затвор проходить контроль якості та випробування.

Переваги

— Посадка диска затворів зворотних у сідло за відсутності потоку середовища у трубопроводі забезпечується конструктивним зміщенням осі опор диска щодо осі трубопроводу.
— Контур диска, що обтікає, значно знижує гідравлічний опір затворів.
— Затвори зворотні титанові забезпечують можливість їх використання на трубопроводах з особливо агресивними середовищами за рахунок нейтрального до них матеріалу деталей зворотних затворів.

Характеристики

Номінальний діаметр, DN	50…500 мм
Номінальний тиск, PN	1,0…2,5 МПа
Клас герметичності по ДСТУ EN 12266	А, B, C, D (обмовляється при замовленні)
Приєднання до трубопроводу	міжфланцеве по ДСТУ ISO 7005-1
Монтажне положення	Горизонтальна вісь обертання диска
Гарантійне напрацювання	2400 циклів (при використанні ЗІП)
Гарантійний термін експлуатації	18 місяців з дня введення в експлуатацію, але не більше 24 місяців від дня відвантаження з підприємства-виробника

Матеріали

№	Найменування деталі	Матеріал
		вик. тн	вик. тн/нж
1	Корпус	ВТ1-0
2	Диск	ВТ1-0
3	Вісь	ВТ22
4	Кільце	–	ВТ1-0
5	Фланець	ВТ1-0	Ст20/08Х18Н10
Кріпильні деталі		20Х13
Прокладки		Фторопласт-4
Кліматичне виконання по ДСТУ 15150		У (-40…+40°С), ХЛ (-60…+40°С)
Температура робочого середовища		-60°С…+300°С

Креслення

Розміри

DN, мм	PN, МПа	Таблична фігура	Позначення КД	Н, мм	h, мм	L, мм	L1, мм	D1, мм*	d, мм*	n, шт.*	Маса, кг**
50	1,0	19тн14бк	АА45105-0050	160	80	86	50	120	18	4	5,5
	1,6	19тн13бк	АА45103-0050	160	80	94	50	125	18	4	6,0
	2,5	19тн12бк	АА45102-0050	160	80	98	50	125	18	4	6,2
80	1,0	19тн14бк	АА45105-0080	195	98	105	65	160	18	4	10
	1,6	19тн13бк	АА45103-0080	195	98	113	65	160	18	4	11,5
	2,5	19тн12бк	АА45102-0080	195	98	117	65	160	18	8	12
100	1,0	19тн14бк	АА45105-0100	215	108	122	78	180	18	8	13
	1,6	19тн13бк	АА45103-0100	215	108	128	78	180	18	8	14
	2,5	19тн12бк	АА45102-0100	230	108	128	78	190	22	8	15
DN, мм	PN, МПа	Таблична фігура	Позначення КД	Н, мм	h, мм	L, мм	L1, мм	D1, мм	d, мм*	n, шт.*	Маса, кг*
150	1,0	19тн14бк	АА45105-0150	280	140	156	108	240	22	8	26
	1,6	19тн13бк	АА45103-0150	280	140	164	108	240	22	8	28
	2,5	19тн12бк	АА45102-0150	300	150	168	108	250	26	8	31
200	1,0	19тн14бк	АА45105-0200	335	168	188	140	295	22	8	40
	1,6	19тн13бк	АА45103-0200	335	168	200	140	295	22	12	42
	2,5	19тн12бк	АА45102-0200	360	180	204	140	310	26	12	45
250	1,0	19тн14бк	АА45105-0250	390	195	222	170	350	22	12	48
	1,6	19тн13бк	АА45103-0250	405	203	236	188	355	26	12	52
	2,5	19тн12бк	АА45102-0250	450	225	236	170	370	30	12	54
300	1,0	19тн14бк	АА45105-0300	440	220	254	200	400	22	12	87
	1,6	19тн13бк	АА45103-0300	460	230	262	200	410	26	12	91
	2,5	19тн12бк	АА45102-0300	485	243	266	200	430	30	16	97
350	1,0	19тн14бк	АА45105-0350	500	250	286	230	460	22	16	135
	1,6	19тн13бк	АА45103-0350	520	260	298	230	470	26	16	143
	2,5	19тн12бк	АА45102-0350	550	275	314	230	490	33	16	153
400	1,0	19тн14бк	АА45105-0400	565	283	324	250	515	26	16	158
	1,6	19тн13бк	АА45103-0400	580	290	332	250	525	30	16	168
	2,5	19тн12бк	АА45102-0400	610	305	340	250	550	33	16	181
500	1,0	19тн14бк	АА45105-0500	670	335	392	330	620	26	20	240
	1,6	19тн13бк	АА45103-0500	710	355	424	330	650	33	20	270
	2,5	19тн12бк	АА45102-500	730	365	432	330	660	39	20	280

* розміри фланців наведені відповідно до ДСТУ ISO 7005-1.

** маса, наведена в таблиці, є теоретичною і може певною мірою відрізнятись від фактичної.

Поставка

Комплектність

У комплект поставки входять: зворотний затвор, паспорт, експлуатаційна документація. На вимогу замовника затвори зворотні додатково можуть комплектуватися відповідними фланцями, прокладками, кріпленням.

Примітки

Зовнішній вигляд і конструкція зворотних затворів можуть бути змінені в процесі вдосконалення без особливого повідомлення, без погіршення споживчих властивостей і за умови поставки виробу із замовленими параметрами. Можливе виготовлення інших виконань за DN та PN, які не вказані в даному каталозі.
