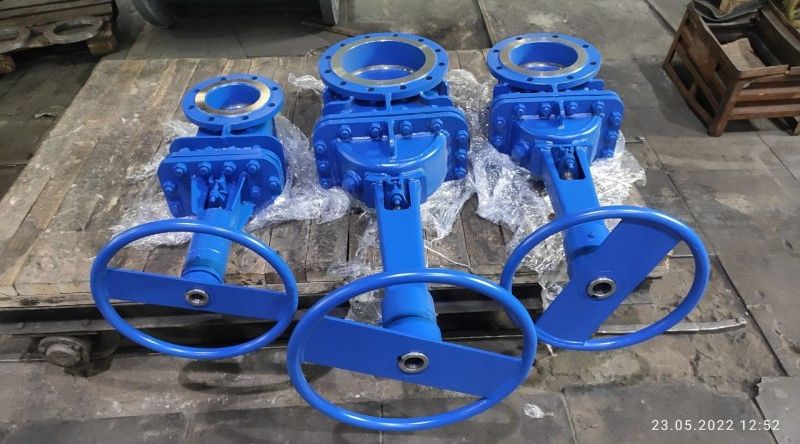

Пропускна здатність трубопровідної арматури є одним із найважливіших параметрів, які впливають на ефективність і безпеку роботи трубопровідних систем. Вона визначає, який об’єм рідини або газу може пройти через арматуру за одиницю часу при заданих умовах. Правильний розрахунок цього показника дозволяє забезпечити оптимальну роботу системи, уникнути втрат енергії та знизити ризики аварій. Інструментів для розрахунку достатньо, навіть в нас є простий онлайн-калькулятор для розрахунку пропускної здатності трубопровідної арматури.
Основні фактори, що впливають на пропускну здатність
- Діаметр арматури та трубопроводу
Пропускна здатність безпосередньо залежить від внутрішнього діаметра трубопроводу та арматури. Чим більший діаметр, тим більший об’єм середовища може пройти через систему. - Тип середовища
В’язкість, щільність і стан середовища (газ, рідина, пар) впливають на швидкість потоку. Наприклад, густі рідини спричиняють більший опір, ніж рідини з низькою в’язкістю. - Робочий тиск і температура
Високий тиск і температура можуть змінювати властивості середовища, що, у свою чергу, впливає на пропускну здатність. - Конструкція арматури
Вид запірного елемента (шибер, кулька, клин) та його форма впливають на аеродинамічні чи гідродинамічні характеристики потоку. Наприклад, арматура з прямолінійним проходом має вищу пропускну здатність, ніж конструкції зі значними вигинами або обмеженнями.
Ключовий показник — коефіцієнт пропускної здатності (Kv)
Коефіцієнт пропускної здатності Kv — це основний параметр, який використовують для розрахунків. Він показує об’єм рідини (у кубометрах за годину), що проходить через арматуру при перепаді тиску в 1 бар і температурі 20°C.
Формула для розрахунку Kv:
де:
- Q — об’ємний потік середовища, м³/год;
- ΔP — перепад тиску через арматуру, бар;
- ρ — густина середовища, кг/м³.
Розрахунок пропускної здатності для рідин
Для рідин формула спрощується:
Цей розрахунок застосовується, коли густина рідини є сталою, а її в’язкість незначно впливає на потік.
Розрахунок пропускної здатності для газів
Для газів використовується більш складний підхід, оскільки густина газу залежить від тиску і температури. Формула:
де:
- — абсолютний вхідний тиск, бар;
- Z — коефіцієнт стисливості газу;
- T — абсолютна температура, К.
Методика розрахунку
- Визначення параметрів середовища
Спочатку потрібно отримати інформацію про тип середовища, його густину, в’язкість, тиск і температуру. - Вибір конструкції арматури
Обирається тип і розмір арматури, який відповідатиме технічним умовам. - Розрахунок перепаду тиску
Перепад тиску залежить від втрат тиску у системі. Його можна обчислити за допомогою формул гідравлічного розрахунку або спеціальних програмних засобів. - Обчислення Kv
За відомих параметрів середовища та перепаду тиску розраховується необхідний коефіцієнт Kv. - Підбір арматури
Обирається модель із каталогів виробників, у якій коефіцієнт Kv відповідає розрахованому значенню.
Використання програмного забезпечення
Сучасні виробники та інженерні компанії часто використовують спеціалізовані програми для розрахунку пропускної здатності. Такі інструменти враховують численні фактори, які важко обробити вручну, та дозволяють точно підбирати арматуру.
Практичні рекомендації
- Підбирайте арматуру з запасом. Уникайте роботи на граничних параметрах, щоб зменшити знос та забезпечити стабільність роботи системи.
- Враховуйте особливості експлуатації. Наприклад, для в’язких рідин або стисливих газів використовуйте арматуру з мінімальним опором потоку.
- Перевіряйте технічну документацію. Кожен виріб має паспорт із зазначеними характеристиками, які допоможуть уточнити пропускну здатність.
Розрахунок пропускної здатності трубопровідної арматури є важливим етапом проєктування трубопровідних систем. Він дозволяє забезпечити ефективність роботи, уникнути перевантажень та мінімізувати втрати енергії. Правильний підхід до розрахунків, використання сучасного програмного забезпечення та врахування технічних характеристик середовища є ключовими факторами для створення надійної системи, що відповідає потребам замовника.
