Регулятори тиску є найважливішим елементом регулюючої трубопровідної арматури, забезпечуючи стабільність тиску в трубопровідній системі. Їх застосування необхідне для підтримання заданого рівня напору та запобігання можливим аваріям, таким як прориви та вихід з ладу елементів трубопроводу через надмірний тиск.
Принцип дії регуляторів тиску
Основу роботи регуляторів тиску складає чутливий механізм, який реагує на зміни вхідного потоку. Всередині регулятора розташована пружина або вантаж, який реагує на тиск. При нормальному рівні тиску система перебуває в рівновазі. Якщо тиск зростає або знижується, пружина починає рухатись, змінюючи розмір вихідного отвору.
Ця зміна розміру вихідного отвору безпосередньо впливає на витрату робочої середовища: збільшуючи перетин, регулятор знижує тиск, а зменшуючи його, підвищує. Таким чином, регулятор тиску постійно адаптується до змін у системі, підтримуючи стабільний рівень тиску.
Критерії вибору регулятора тиску
Під час вибору регулятора тиску необхідно враховувати кілька ключових параметрів:
— Тип робочого середовища. Різні середовища (рідинні, газові) вимагають різних типів регуляторів, розрахованих на специфічні характеристики потоку.
— Максимальна та мінімальна витрата середовища. Регулятор повинен ефективно працювати в заданому діапазоні витрати робочого середовища.
— Найбільший та найменший вхідний тиск. Пристрій повинен витримувати максимальні навантаження та функціонувати при мінімальному тиску.
— Найбільший та найменший вихідний тиск. Ці параметри визначають точність регулювання та можливість підтримання стабільного тиску на виході.
— Допустимі відхилення тиску. Важливо враховувати допустимі відхилення від заданого рівня тиску, щоб уникнути негативних наслідків для системи.
Окрім цих основних параметрів, слід враховувати необхідність герметичності регулятора в закритому стані, а також акустичні вимоги, особливо для систем із високими тисками, де шум може стати значною проблемою.
Альтернативні пристрої для регулювання тиску
Окрім регуляторів тиску, існують і інші пристрої, здатні підтримувати постійний тиск у трубопроводах. До них належать запірно-регулюючі затвори та регулюючі затворні клапани.

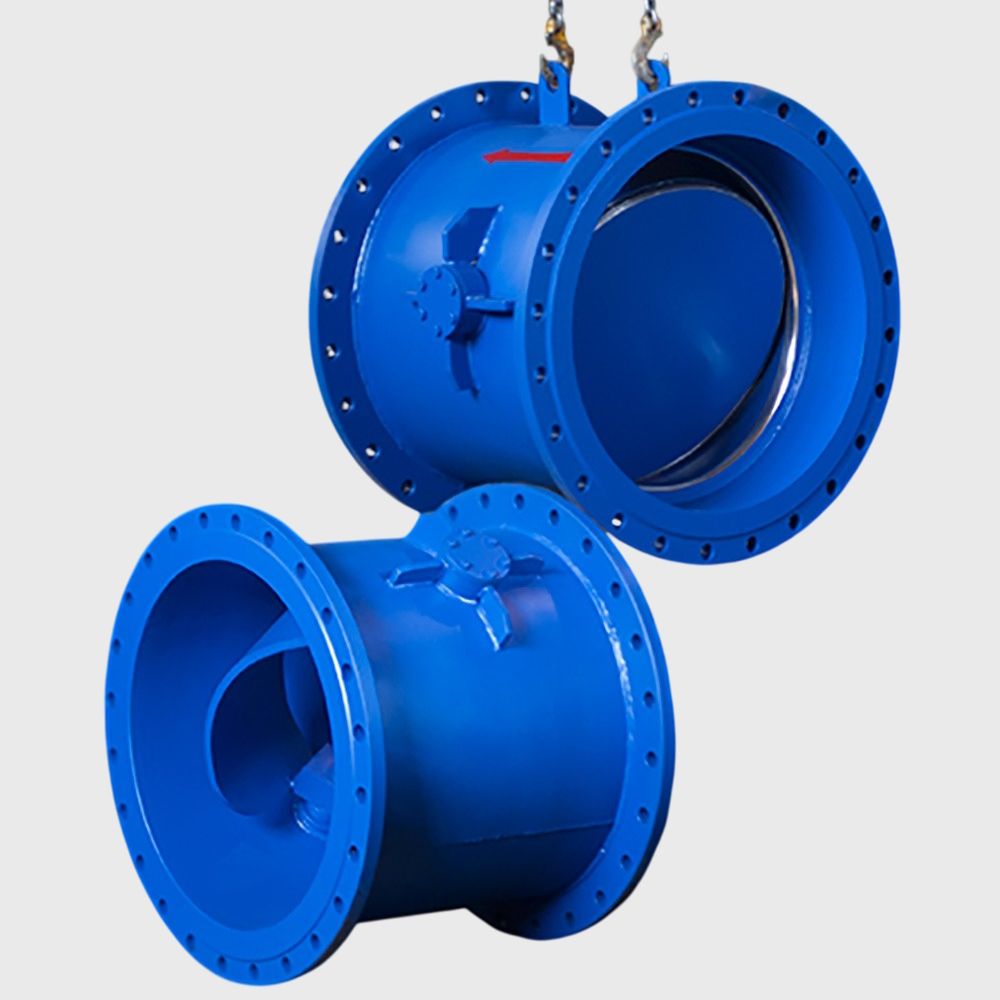

Запірно-регулюючі затвори представляють собою елементи, які у відкритому положенні не перешкоджають руху потоку робочої середовища. Основний компонент таких затворів — диск, що обертається навколо своєї осі. Цей диск може частково або повністю перекривати потік, таким чином регулюючи витрату робочої середовища та тиск.
Регулюючі затворні клапани діють аналогічним чином, змінюючи потік і тиск у системі. Ці пристрої також можуть бути оснащені пружинами або іншими механізмами, що реагують на зміни тиску та забезпечують стабільну роботу системи.
Вибір регулятора тиску — відповідальний процес, що вимагає ретельного аналізу всіх характеристик системи та умов експлуатації. Враховуючи тип робочого середовища, діапазон витрат і тиску, а також необхідність герметичності та акустичні вимоги, можна підібрати оптимальний пристрій, який забезпечить стабільність роботи трубопровідної системи та запобігатиме можливим аваріям. Додатково варто розглянути альтернативні варіанти, такі як запірно-регулюючі затвори та регулюючі затворні клапани, які можуть бути ефективними у підтриманні тиску.
