Проектування і виробництво промислової трубопровідної арматури
DN 800…2600 мм, PN 0,63…2,5 МПа

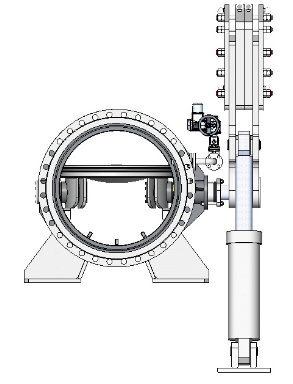

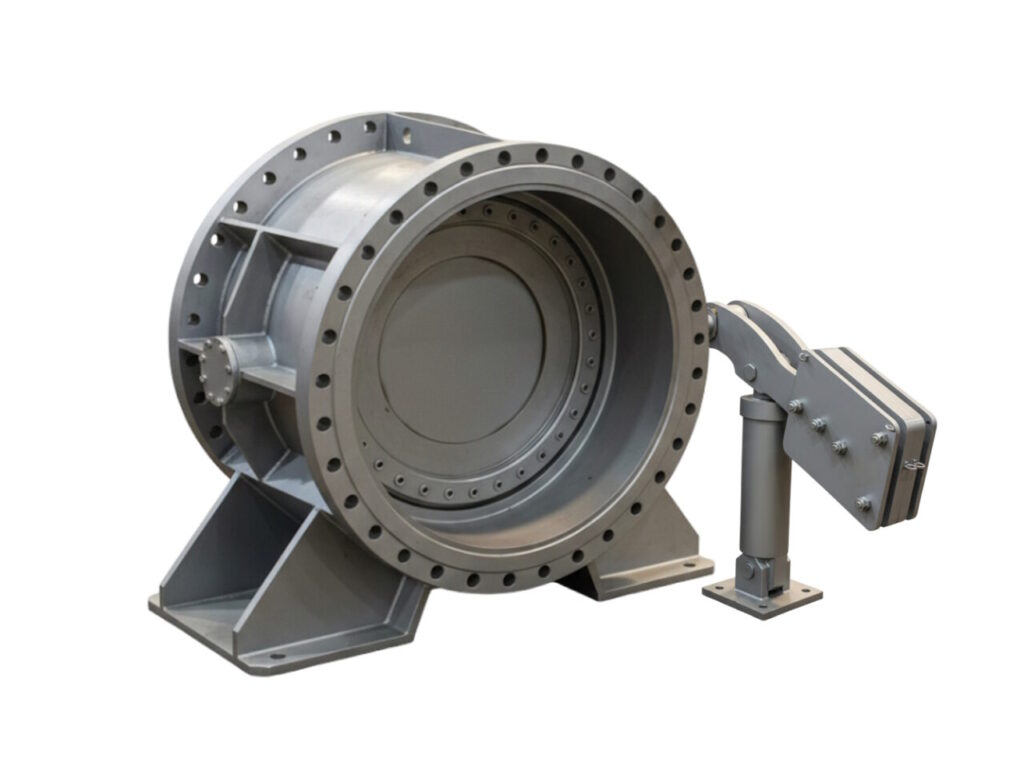

Призначені для встановлення як передтурбінний затвор на турбінних водоводах, що транспортують рідкі нейтральні до матеріалів основних деталей затворів. Застосовуються у гідроелектроенергетиці.
Затвори арматурного заводу «Адмірал» виготовляються за технічними умовами, стандартами ДСТУ, EN та конструкторською документацією.
Продукцію сертифіковано на відповідність вимогам стандартів.
Кожен передтурбінний затвор проходить контроль якості та випробування.
— Затвори виробництва арматурного заводу «Адмірал» виконані у зварному корпусі із стандартною будівельною довжиною за ОСТ 26-07-1500, ГОСТ 28908 або ДСТУ ISO 5752.
— За рахунок конструкції диска та наявності гумового ущільнення забезпечується висока герметичність дискових затворів.
— Гідровигнута конструкція сферичного диска затворів забезпечує мінімальний гідравлічний опір.
— Конструкція встановлення кільця ущільнювача в диск спрощує проведення заміни кільця при зносі без виконання повного демонтажу затворів.
— Герметичність у затворах по відношенню до зовнішнього середовища забезпечується сальниковим ущільненням та прокладкою корпус-кришка.
— Розроблено для швидкостей потоку до 20 м/с.
— Малий гідравлічний опір завдяки формі диска.

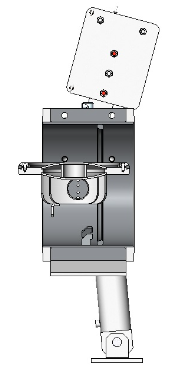

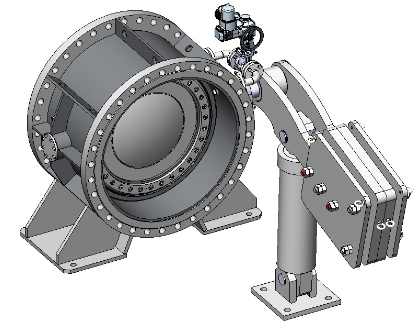

— Гідропривід з противагою та особливим гідроциліндром.
| Номінальний діаметр, DN | 800…2600 мм |
| Номінальний тиск, PN | 0,63…2,5 МПа |
| Клас герметичності згідно з ГОСТ 9544 | А, B, C, D (обговорюється при замовленні) |
| Приєднання до трубопроводу | фланцеве ДСТУ ISO 7005-1 или EN 1092-1 |
| Будівельна довжина | по ОСТ 26-07-1500 або по ДСТУ ISO 5752 |
| Настановне положення | Горизонтальна вісь обертання диска |
| Гарантійне напрацювання | 1500 циклів (при використанні ЗІП) |
| Гарантійний термін експлуатації | 12 мІсяцІв від дня введення в експлуатацію, але не більш 18 місяців від дня відвантаження з підприємства-виробника |
| № | Найменування деталі | Матеріал | ||
| вик. Ст20 | вик. ХЛ | вик. нж* | ||
| 1 | Корпус | Ст20 | 09Г2С | 08Х18Н10Т/10Х17Н13М2T |
| 2 | Диск | Ст20 | 09Г2С | 08Х18Н10Т/10Х17Н13М2T |
| 3 | Ущільнення у корпусі | нержавіюче наплавлення 12Х18Н10Т/10Х17Н13М2Т | ||
| 4 | Ущільнення на диску** | резиновий профіль | ||
| 5 | Вал, вісь | 20Х13 з термообробкою/10Х17Н13М2 | ||
| 6 | Ущільнення вала, осі | Сальникова набивка з АП-31 | ||
| Кріпильні деталі | Ст35 | |||
| Прокладки | ПОН | |||
| Кліматичне виконання за ГОСТ 15150 | У (-40…+40°С) | ХЛ (-60…+40°С) | У (-40…+40°С) | |
| Температура робочого середовища | В залежності від ущільнюванного кільця** | |||
* у нержавіючому виконанні ребра жорсткості та фланці виготовляються зі Ст20, з нержавіючої наплавкою ущільнювальних поверхонь фланця. На вимогу замовника можливе виготовлення ребер жорсткості та фланців із нержавіючої сталі.
** кільце ущільнювача, залежно від робочих параметрів затвора, може бути виконано з наступних видів гуми: СКЕПТ (EPDM -30°С … 150°С), NBR (-25 °С … 100 °С), ІРП-1265 (силіконовий каучук -60°С ….200°С).

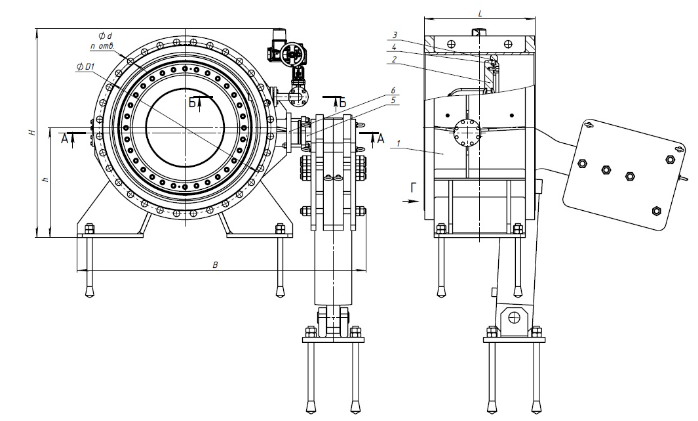

| DN, мм | PN, МПа | Позначення по КД | Н, мм* | h, мм* | L, мм | В, мм* | D1, мм | d, мм | n, шт. | Маса, кг** |
| 800 | 1,0 | АА99510-0800 | – | – | 470 | – | 950 | 32 | 24 | 620 |
| 1,6 | АА99516-0800 | – | – | 470 | – | 950 | 36 | 24 | 735 | |
| 1000 | 1,0 | АА99510-1000 | – | – | 550 | – | 1160 | 39 | 28 | 1050 |
| 1,6 | АА99516-1000 | – | – | 550 | – | 1170 | 45 | 28 | 1320 | |
| 2,5 | АА99525-1000 | – | – | 550 | – | 1210 | 58 | 28 | 1685 | |
| 1200 | 1,0 | АА99510-1200 | – | – | 630 | – | 1380 | 39 | 32 | 1740 |
| 1,6 | АА99516-1200 | – | 630 | – | 1390 | 52 | 32 | 2090 | ||
| 2,5 | АА99525-1200 | – | – | 630 | – | 1420 | 58 | 32 | 2400 | |
| 1400 | 0,63 | АА99506-1400 | – | – | 710 | – | 1590 | 45 | 36 | 2060 |
| 1,0 | АА99510-1400 | – | – | 710 | – | 1590 | 45 | 36 | 2545 | |
| 1,6 | АА99516-1400 | – | – | 710 | – | 1590 | 52 | 36 | 2945 | |
| 2,5 | АА99525-1400 | – | – | 710 | – | 1640 | 62 | 36 | 3500 | |
| 1600 | 0,63 | АА99506-1600 | – | – | 790 | – | 1820 | 52 | 40 | 3685 |
| 1,0 | АА99510-1600 | – | – | 790 | – | 1820 | 52 | 40 | 3985 | |
| 1,6 | АА99516-1600 | – | – | 790 | – | 1860 | 58 | 40 | 4460 | |
| 2,5 | АА99525-1600 | – | – | 790 | – | 1860 | 68 | 40 | 5200 | |
| 1800 | 0,63 | АА99506-1800 | – | – | 870 | – | 2020 | 52 | 44 | 4625 |
| 1,0 | АА99510-1800 | – | – | 870 | – | 2020 | 52 | 44 | 4754 | |
| 1,6 | АА99516-1800 | – | – | 870 | – | 2060 | 62 | 44 | 5320 | |
| 2,5 | АА99525-1800 | – | – | 870 | – | 2070 | 68 | 44 | 6160 | |
| 2000 | 0,63 | АА99506-2000 | – | – | 950 | – | 2230 | 52 | 48 | 7520 |
| 1,0 | АА99510-2000 | – | – | 950 | – | 2230 | 52 | 48 | 7800 | |
| 2200 | 0,63 | АА99506-2200 | – | – | 1030 | – | 2440 | 60 | 52 | 8576 |
| 2400 | 0,63 | АА99506-2400 | – | – | 1110 | – | 2650 | 60 | 56 | 10793 |
| 2600 | 0,63 | АА99506-2600 | – | – | 1190 | – | 2850 | 60 | 60 | 13591 |
* уточнюється в процессі розробки конструкторської документації.
** маса, наведена в таблиці, є теоретичною і може певною мірою відрізнятись від фактичної.
Комплектність
У комплект поставки входять: затвор передтурбінний, паспорт, експлуатаційна документація. На вимогу замовника затвори дискові поворотні додатково можуть комплектуватися фланцями, прокладками, кріпленням (для нерж. виконання: Ст35 – стандартне виконання, нж – опція), електроприводами.
Примітки
Зовнішній вигляд та конструкція затворів передтурбінних можуть бути змінені в процесі вдосконалення без особливого повідомлення, без погіршення споживчих властивостей та за умови постачання виробу із замовленими параметрами.
