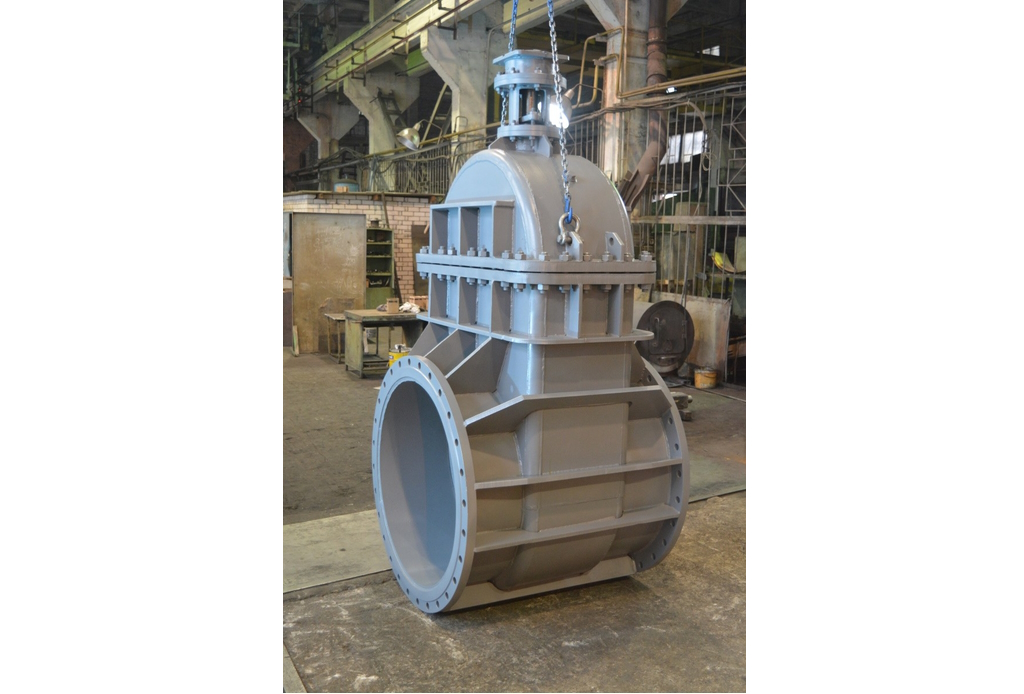

Засувка клинова штампозварна з невисувним шпинделем, фланцева та під приварення-5

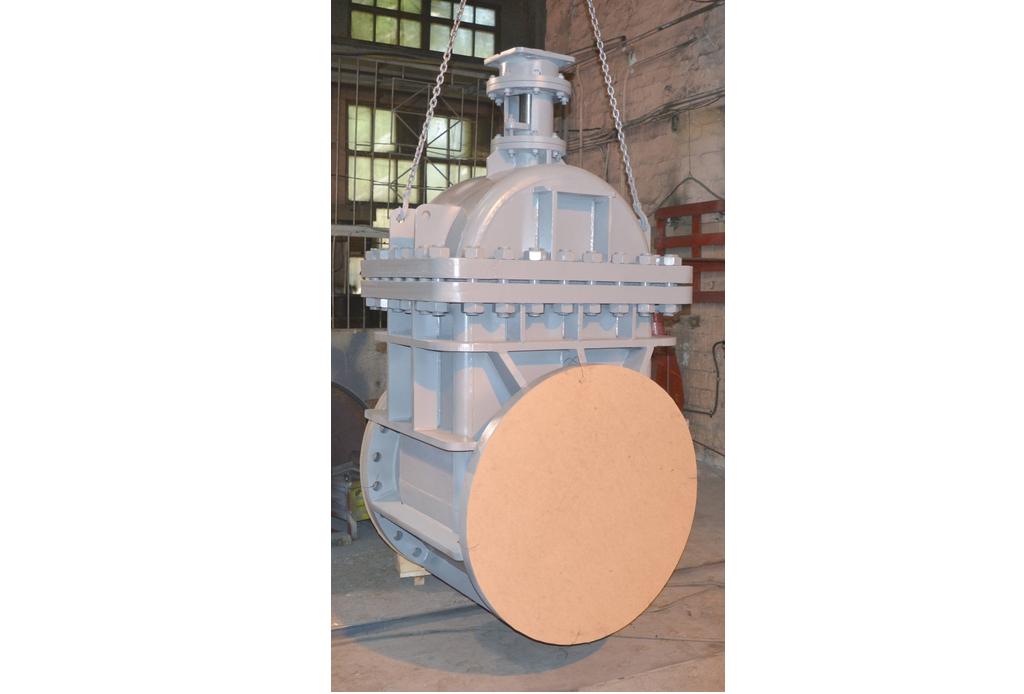

Засувка клинова штампозварна з невисувним шпинделем, фланцева та під приварення-6

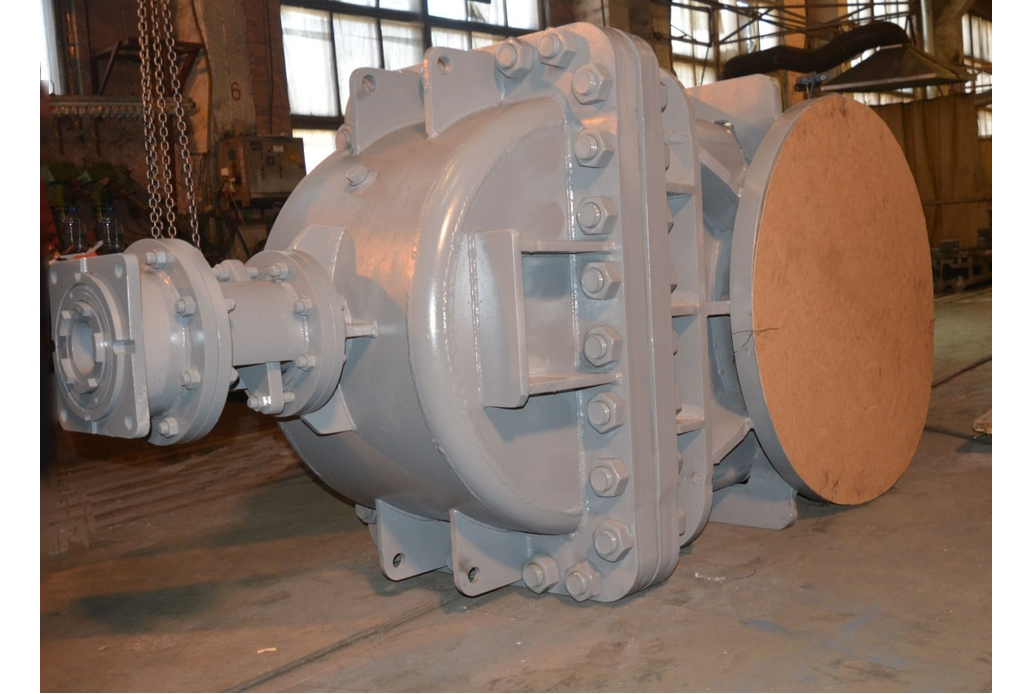

Засувка клинова штампозварна з невисувним шпинделем, фланцева та під приварення-7

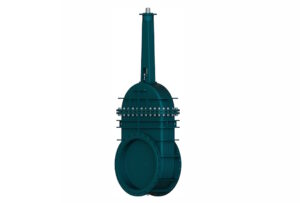

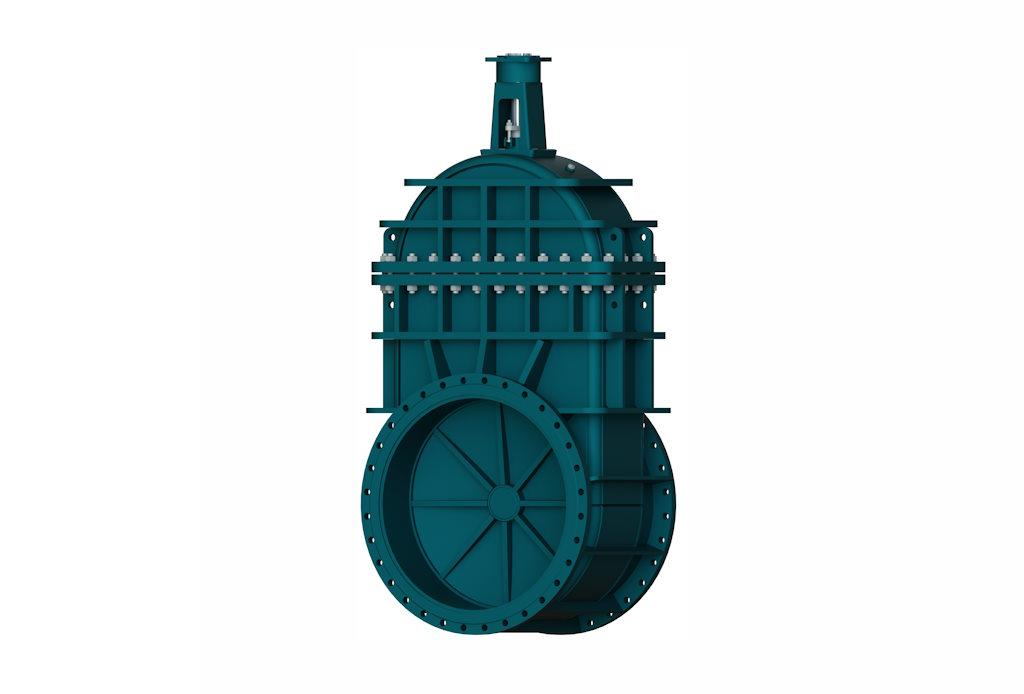

Засувка клинова штампозварна з невисувним шпинделем, фланцева та під приварення

таблиця фігур: 30с527нж, 30с927нж, 30нж527нж, 30нж927нж

Конструкція і виконання можуть бути змінені за бажанням замовника

Зробити запит

Застосування

Призначені для роботи як запірний пристрій (без регулювання) на трубопроводах, що транспортують різні рідкі та газоподібні середовища нейтральні до матеріалів основних деталей. Застосовуються у водопровідному господарстві, електроенергетиці, хімічному виробництві, нафтогазопроводах, теплопостачанні.

Засувки виробництва арматурного заводу «Адмірал» виготовляються за технічними умовами, стандартами ДСТУ, СТ ЦКБА та конструкторською документацією.
Продукцію сертифіковано на відповідність вимогам стандартів.
Кожна засувка проходить контроль якості та випробування.

Переваги

— Засувки виробництва арматурного заводу «Адмірал» виконані у зварному корпусі зі стандартною будівельною довжиною ДСТУ ISO 5752 та мають меншу масу порівняно з литими засувками.

— Конструкція засувок із невисувним шпинделем має порівняно малу будівельну висоту.

— Корпусні деталі виконані із зовнішніми ребрами для підвищення жорсткості під впливом тиску робочого середовища.

— Клин дводисковий самовстановлюючий сприяє стабільним показникам високої герметичності та підвищеної ремонтопридатності.

— Зниження ваги клину забезпечене застосуванням гідроформування дисків.

— Герметичність у засувках забезпечується корозійностійким, зносостійким наплавленням ущільнювальних поверхонь диска та корпусу. По відношенню до зовнішнього середовища герметичність забезпечується сальниковим ущільненням та прокладкою корпус-кришка.

— Підшипники кочення в підшипниковому вузлі знижують зусилля на приводі, що суттєво дозволяє продовжити термін служби електроприводу та підшипникового вузла.

— У нержавіючому виконанні бічні та сполучні (корпус-кришка) фланці засувок виконані з вуглецевої сталі з корозійним наплавленням ущільнювальних поверхонь для захисту від впливу робочого середовища.

Характеристики

Номінальний діаметр, DN	150…1200 мм
Номінальний тиск, PN	1,6…2,5 МПа
Клас герметичності по ДСТУ EN 12266	А, B, C, D (обмовляється при замовленні)
Приєднання до трубопроводу	Фланцеве по ДСТУ ISO 7005-1 або під приварку
Будівельна довжина	по ДСТУ ISO 5752
Монтажне положення	Вертикальне
Гарантійне напрацювання	1500 циклів (при використанні ЗІП)
Гарантійний термін експлуатації	12 місяців від дня введення в експлуатацію, але не більше 18 місяців від дня відвантаження з підприємства-виробника

Матеріали

№	Найменування деталі	Матеріал
№	Найменування деталі	вик. Ст20	вик. ХЛ	вик. нж*	вик. нжМ*
1	Корпус	Ст20	09Г2С	08Х18Н10Т (AISI 321)	10Х17Н13М2T (AISI 316Ti)
2	Кришка	Ст20	09Г2С	08Х18Н10Т (AISI 321)	10Х17Н13М2T (AISI 316Ti)
3	Диск	Ст20	09Г2С	08Х18Н10Т (AISI 321)	10Х17Н13М2T (AISI 316Ti)
4	Ущільнення у корпусі	нержавіюча наплавка ЦН-6Л			ЦН-12М
5	Ущільнення на диску	нержавіюча наплавка ЦН-6Л			ЦН-12М
6	Шпіндель	20Х13			10Х17Н13М2T (AISI 316Ti)
7	Ущільнення шпинделя**	Сальникове набивання з ТРГ
8	Ходова гайка	БрАЖНМц10-4-4
Кріпильні деталі		Ст35
Прокладки***		із листа ТРГ
Кліматичне виконання по ДСТУ 15150		У (-40…+40°С)	ХЛ (-60…+40°С)	У (-40…+40°С)
Температура робочого середовища		-40°С…+300°С	-60°С…+250°С	-40°С…+300°С

* у нержавіючому виконанні ребра жорсткості та фланці виготовляються зі Ст20, з нержавіючою наплавкою ущільнювальних поверхонь фланця. На вимогу замовника можливе виготовлення ребер жорсткості та фланців із нержавіючої сталі.
** при температурі робочого середовища від -400С до 2500С застосовується сальникова набивка АП-31.
*** при температурі робочого середовища від -400С до 1500С застосовується прокладки з пароніту.

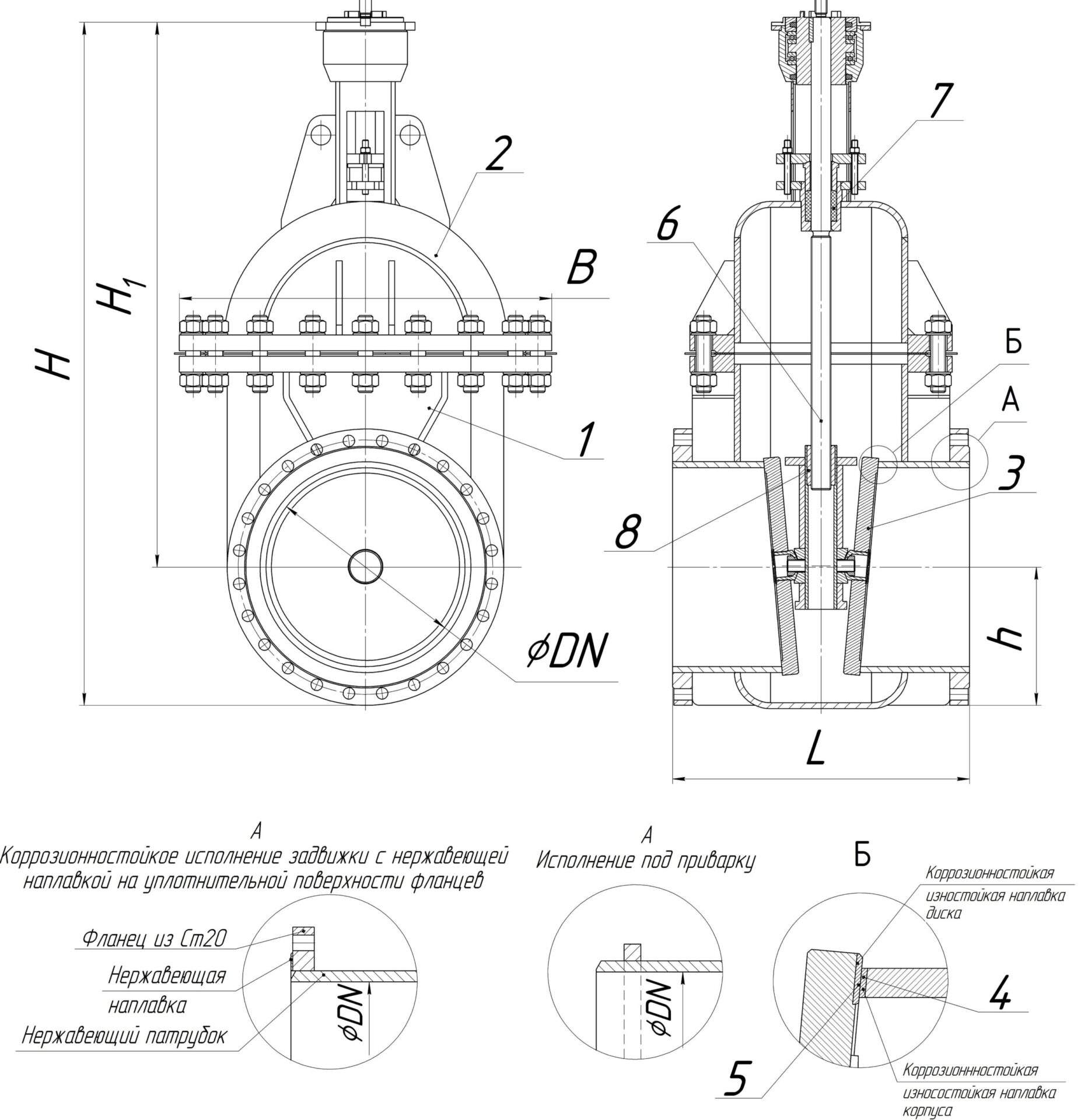

Креслення

Розміри

DN, мм	PN, МПа	Таблична фігура***	Позначення КД	Н, мм	Н1, мм	h, мм	L, мм	В, мм	D1, мм*	d, мм*	n, шт.*	Маса, кг** фланцева приварювання
150	1,6		АА13044-0150	725	585	140	350	410	240	22	8	165 (146)
150	2,5	30с27нж 30с927нж	АА13043-0150	735	585	150	350	430	250	26	8	179 (154)
200	1,6		АА13044-0200	828	660	168	400	465	295	22	12	218 (192)
200	2,5	30с27нж 30с927нж	АА13043-0200	840	660	180	400	490	310	26	12	246 (215)
250	1,6		АА13044-0250	938	735	203	450	535	355	26	12	303 (267)
250	2,5	30с27нж 30с927нж	АА13043-0250	1005	780	225	450	580	360	30	12	333 (287)
300	1,6		АА13044-0300	1085	855	230	500	590	410	26	12	418 (373)
300	2,5	30с27нж 30с927нж	АА13043-0300	1098	855	243	500	615	430	30	16	459 (400)
350	1,6		АА13044-0350	1190	930	260	550	650	470	26	16	497 (441)
350	2,5	30с27нж 30с927нж	АА13043-0350	1205	930	275	550	680	490	33	16	569 (486)
400	1,6		АА13044-0400	1295	1005	290	600	710	525	30	16	590 (514)
400	2,5	30с527нж 30с927нж	АА13043-0400	1310	1005	305	600	740	550	33	16	640 (548)
500	1,6		АА13044-0500	1510	1155	355	700	840	650	33	20	1080 (924)
500	2,5	30с527нж 30с927нж	АА13043-0500	1550	1185	365	700	860	660	39	20	1260 (1068)
600	1,6		АА13044-0600	1725	1305	420	800	970	770	39	20	1372 (1179)
600	2,5	30с527нж 30с927нж	АА13043-0600	1755	1335	420	800	970	770	39	20	1596 (1331)
700	1,6		АА13044-0700	1940	1485	455	900	1040	840	39	24	1767 (1560)
700	2,5	30с527нж 30с927нж	АА13043-0700	1965	1485	480	900	1090	875	45	24	2018 (1707)
800	1,6		АА13044-0800	2357	1847	510	1000	1118	950	39	24	2382 (2265)
800	2,5	30с527нж 30с927нж	АА13043-0800	2420	1882	538	1000	1173	990	45	24	2850 (2481)
900	1,6		АА13044-0900	2515	1955	560	1100	1285	1050	39	28	3434 (3277)
900	2,5	30с527нж 30с927нж	АА13043-0900	2540	1947	593	1100	1285	1090	52	28	4638 (4588)
1000	1,6		АА13044-1000	2598	1970	628	1200	1385	1170	45	28	4400 (3962)
1200	1,6		АА13044-1200	3286	2543	743	1400	1615	1390	52	32	5684 (4954)

* розміри фланців наведені відповідно до ДСТУ ISO 7005-1.
** маса, наведена в таблиці, є теоретичною і може певною мірою відрізнятись від фактичної.
*** на вимогу замовника можливе виготовлення нержавіючого виконання засувок (табличні фігури не показані).

Електропривод

DN, мм	PN, МПа	Махов/редук	Тип присоеди-нения		Макс. крутящий момент, Нм	Число оборотів шпинделя відк./зак.	Електропривід
DN, мм	PN, МПа	Махов/редук	ЦКБА	ISO	Макс. крутящий момент, Нм	Число оборотів шпинделя відк./зак.	Адмірал	AUMA
150	1,6	+/+	АЧ	F10	90	34	Н-А-11	SA 10.2
150	2,5	+/+	Б	F14	150	34	Н-Б-03	SA 14.2
200	1,6	+/+	Б	F14	160	39	Н-Б-03	SA 14.2
200	2,5	+/+	Б	F14	250	39	Н-Б-03	SA 14.2
250	1,6	+/+	Б	F14	210	47	Н-Б-03	SA 14.2
250	2,5	+/+	В	F14	280	47	Н-В-03	SA 14.2
300	1,6	+/+	В	F14	300	55	Н-В-03	SA 14.2
300	2,5	+/+	В	F16	450	55	Н-В-03	SA 16.2
350	1,6	+/+	В	F14	350	45	Н-В-03	SA 14.2
350	2,5	+/+	В	F16	500	45	Н-В-03	SA 16.2
400	1,6	+/+	В	F16	680	56	Н-В-03	SA 16.2
400	2,5	-/+	В	F25	783	56	Н-В-16	GK 25.2+SA 14.2
500	1,6	-/+	В	F25	770	62	Н-В-16	GK 25.2+SA 14.2
500	2,5	-/+	Г	F30	1440	62	Н-Г-03	GK 30.2+SA 14.6
600	1,6	-/+	Г	F30	1350	79	Н-Г-03	GK 30.2+SA 14.6
600	2,5	-/+	Г	F30	1940	79	Н-Г-03	GK 30.2+SA 14.6
700	1,6	-/+	Г	F30	2400	77	Н-Г-03	GK 30.2+SA 14.6
700	2,5	-/+	Г	F30	2500	77	Н-Г-03	GK 30.2+SA 14.6
800	1,6	-/+	Г	F30	2490	80	Н-Г-03	GK 30.2+SA 14.6
800	2,5	-/+	Г	F30	2490	80	Н-Г-12	GK 30.2+SA 14.6
900	1,6	-/+	Г	F30	2500	90	Н-Г-12	GK 30.2+SA 14.6
900	2,5	-/+	Д	F40	6300	90	Н-Д-03	GST 40.2+SA 16.2
1000	1,6	-/+	Д	F40	6480	83	Н-Д-03	GST 40.2+SA 16.2
1200	1,6	-/+	Д	F40	10000	100	Н-Д-09	GST 40.2+SA 16.2

Поставка

Комплектність

У комплект постачання входять: засувка, паспорт, експлуатаційна документація. На вимогу замовника засувки додатково можуть комплектуватися відповідними фланцями, прокладками, кріпленням (для нерж. виконання: Ст35 – стандартне виконання, нж – опція), електроприводами.

Примітки

Зовнішній вигляд та конструкція засувок можуть бути змінені у процесі вдосконалення без особливого повідомлення, без погіршення споживчих властивостей та за умови постачання виробу із замовленими параметрами. Можливе виготовлення інших виконань за DN та PN, які не вказані в даному каталозі.
