Зворотні клапани у високонапірних системах: як обрати надійне рішення для промисловості

У сучасній промисловості зворотні клапани (або клапани зворотного потоку) відіграють ключову роль у забезпеченні безпеки й ефективності робочих процесів, особливо коли йдеться про високі тиски. Від правильного вибору й установки цього елемента напряму залежить надійність системи, захист обладнання від гідроударів і спрощене технічне обслуговування. У цій статті ми розглянемо, які види зворотних клапанів пропонуються на ринку, на що звертати увагу під час вибору для високонапірних середовищ, а також наведемо приклади їх застосувань у промислових умовах.

Роль зворотних клапанів у високонапірних системах

Зворотний клапан — це тип арматури, який забезпечує рух рідини, газу чи іншого середовища лише в одному напрямку й перешкоджає зворотному потоку. Його функція здається простою, але вона критично важлива для багатьох технологічних процесів, зокрема:

1. Запобігання гідроударам. Гідроудари можуть виникати через різке зупинення руху рідини чи зміну напрямку потоку у трубопроводі. Для високонапірних систем (наприклад, магістралі, які працюють при тиску 50-300 бар і вище) неконтрольовані зворотні потоки можуть спричинити серйозні пошкодження дорогого обладнання.

2. Захист насосів та компресорів. Зворотні клапани унеможливлюють зворотній рух робочого середовища у випадку раптового відключення насоса або компресора. Це знижує ризик поломок та позаштатних ситуацій.

3. Забезпечення стабільності технологічних процесів. У виробничих процесах, де потрібне суворе дотримання певного напрямку потоку (наприклад, при транспортуванні агресивних хімічних реагентів), відсутність чи неправильна робота зворотного клапана може призвести до забруднення, змішування середовищ або поломок обладнання.

Отже, правильний підбір зворотних клапанів надзвичайно важливий, особливо коли справа стосується високого тиску, оскільки помилка тут може стати причиною аварії чи зупинки критичного виробничого процесу.

Основні типи зворотних клапанів

Загалом, існує кілька найпоширеніших конструкцій зворотних клапанів, які можуть застосовуватися у високонапірних системах:

1. Кульові (шарові) зворотні клапани
   У цьому типі клапанів як запірний елемент виступає куля, яка притискається до сідла за допомогою тиску потоку. Кульові клапани зазвичай компактні, мають просту конструкцію та відносно невисоку вартість. Вони можуть витримувати значні тиски, особливо якщо виготовлені з високоміцних матеріалів (наприклад, сталі з використанням твердого покриття). Однак для дуже високих тисків (понад 200-300 бар) важливо звертати увагу на герметичність і зносостійкість кулі та сідла.

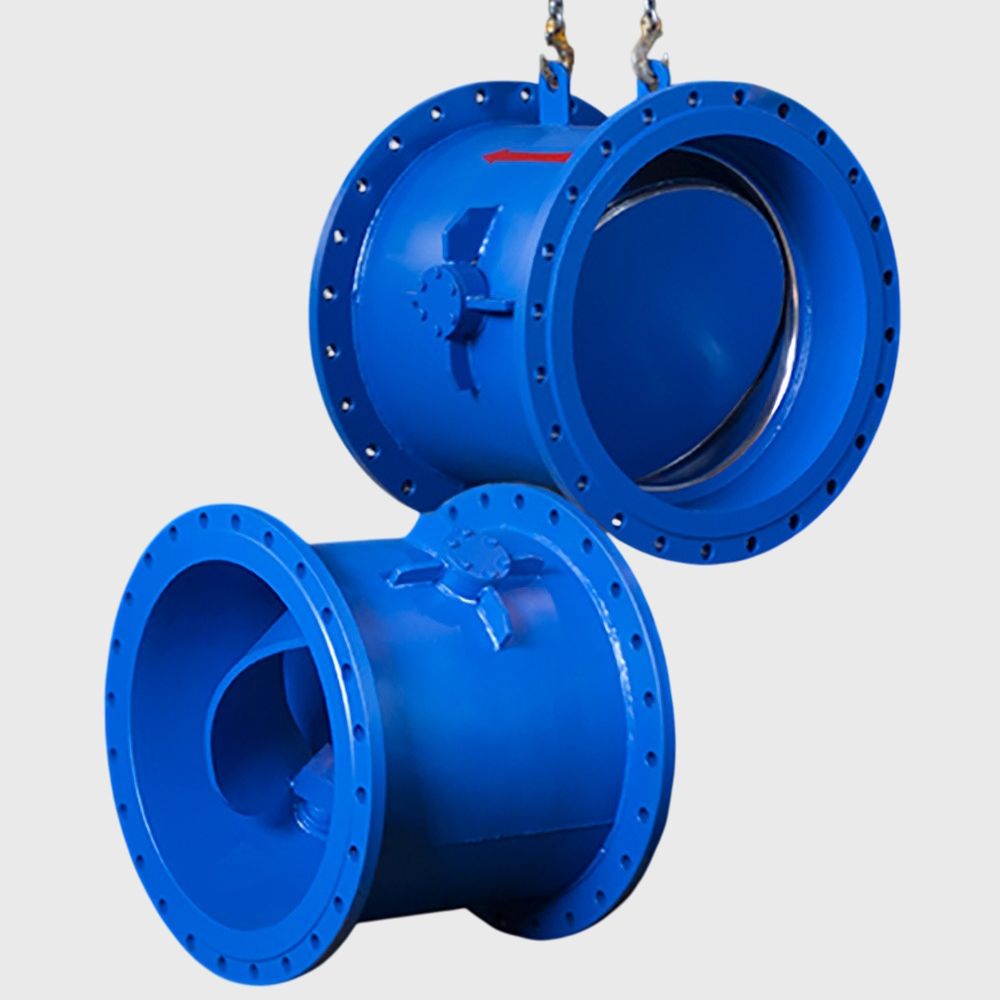

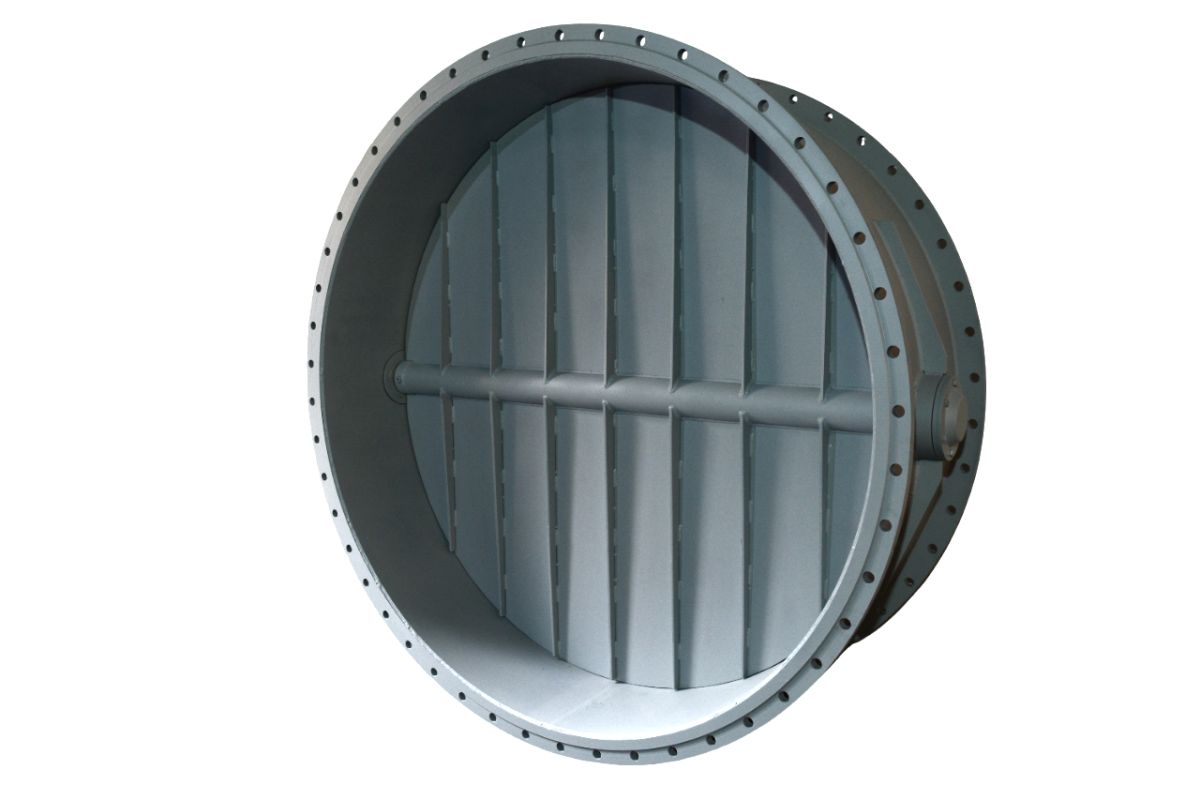

2. Пелюсткові (дискові) зворотні клапани
   У пелюсткових клапанах запірним елементом є диск або пелюстка, що відкривається під тиском потоку в прямому напрямку і закривається при зміні напрямку або зменшенні тиску. Ці клапани можуть монтуватися фланцевим або міжфланцевим способом. Високоякісні пелюсткові клапани можуть служити у важких умовах, але слід перевіряти рекомендації виробника щодо максимального тиску, оскільки диски при дуже високому тиску можуть зазнавати деформації.

3. Пружинні зворотні клапани (інлайн-клапани)
   Такі клапани мають циліндричну або конічну пружину, яка притискає запірний елемент до сідла у відсутності тиску в прямому напрямку. Коли тиск стає вищим певної заданої межі, запірний елемент відсувається, даючи змогу потоку рухатися. Зворотні пружинні клапани широко використовуються в системах високого тиску, зокрема у гідравлічних системах верстатів, пресах, насосних станціях тощо. Їх головна перевага — надійна герметичність і швидке спрацювання, що особливо важливо для систем високого тиску.

4. Пелюсткові клапани подвійної дії (Dual Plate Check Valve)
   Тут замість одного диска використовуються дві половинки, що відкриваються, як стулки дверей, під потоком у прямому напрямку. При зворотному потоці обидві пелюстки швидко зачиняються. Такі клапани часто використовуються в промисловості через мінімальний гідравлічний опір та стійкість до гідроударів.

5. Конусні зворотні клапани
   Запірний елемент має конусну форму та закривається під тиском пружини або власною вагою (залежно від конструкції). Завдяки конусній поверхні досягається доволі висока герметичність, а якщо конструкція передбачає використання особливо міцних матеріалів, то цей варіант може витримувати значні тиски.

Ключові критерії вибору зворотних клапанів для високого тиску

1. Робочий тиск і температура
   Насамперед переконайтеся, що обраний клапан розрахований на максимальний тиск, із яким може зіткнутися система. Не менш важливо враховувати діапазон робочих температур, адже при надто високих або низьких температурах деякі матеріали втрачають свої фізико-механічні властивості.

2. Тип робочого середовища
   Зворотні клапани для рідин можуть відрізнятися від клапанів для газів або пари. Якщо йдеться про агресивні середовища, слід вибирати спеціальні конструкції з хімічно стійкими покриттями та ущільненнями (наприклад, фторопластові, графітові або інші).

3. Матеріал корпусу та внутрішніх елементів
   Для високонапірних середовищ частіше застосовують сталі (вуглецеві, леговані, нержавіючі) або спеціальні сплави (наприклад, нікелеві, хромові, Inconel). Латунні, бронзові та чавунні клапани теж зустрічаються, але вони більш поширені у менш критичних середовищах. У будь-якому разі вибір залежить від робочого тиску, температури та хімічного складу середовища.

4. Захист від зносу та корозії
   У високонапірних трубопроводах і системах гідравлічного транспорту, де робоче середовище може містити абразивні домішки, варто віддавати перевагу клапанам із додатковими захисними шарами (наприклад, напиленням з карбіду вольфраму, керамічними покриттями тощо).

5. Швидкодія та рівень герметичності
   Для ряду промислових застосувань важливо, щоб клапан миттєво блокував зворотний потік (з метою запобігання гідроудару чи втрати робочого середовища). Клапани з пружинним поверненням часто обирають саме через їхню швидкість спрацювання. Рівень герметичності (клас герметичності) має відповідати вимогам стандартів, якими керуються у вашому секторі промисловості.

Приклади застосувань у промисловості

Нафтогазовий сектор
У трубопроводах для транспортування нафти та газу зворотні клапани часто захищають від зворотного потоку при зупинці компресорів або насосів, а також можуть бути частиною протиаварійних систем. З огляду на те, що тиск у магістралях може бути надзвичайно високим, зазвичай використовують зворотні клапани з корпусом із легованої сталі та спеціальними еластомірними ущільненнями, стійкими до вуглеводневого середовища.

Хімічна та нафтохімічна промисловість
Під час транспортування агресивних рідин (кислоти, луги, органічні розчинники тощо) головний акцент роблять на стійкості матеріалів клапана до корозії та роз’їдання. Часто застосовують нержавіючу сталь чи сплави зі спеціальними покриттями (Hastelloy, Incoloy). Для високонапірних реакторів і трубопроводів використовують конусні або пружинні клапани, здатні витримувати широкий діапазон температур і тисків.

Енергетика та електростанції
У системах паропроводів, котельнях і насосах для подачі води під високим тиском зворотні клапани потрібні, щоб уникнути зворотного руху пари чи води у разі зупинки турбіни чи насоса. На великих електростанціях може виникати вкрай високий тиск (понад 200 бар), тому тут особливо важливі герметичність і можливість швидкого закривання.

Металургія та гірничодобувна промисловість
При роботі з абразивними середовищами (шлам, суспензії, сипучі матеріали, що транспортуються у вигляді пульпи) клапани мають витримувати не лише високий тиск, а й суттєвий механічний знос. Тому застосовують зміцнені клапани з додатковим захисним покриттям. Кульові та пружинні конструкції часто обирають через їхню надійність і простоту обслуговування.

Системи водопостачання та водовідведення (промислові)
У насосних станціях, що постачають воду на великі підприємства, клапани повинні витримувати гідроудари та значні коливання тиску. Також у каналізаційних та дренажних системах зворотні клапани допомагають запобігти затопленню насосних приміщень у разі аварій.

Матеріали та конструктивні особливості

Матеріали корпусу

• Вуглецева сталь (Carbon Steel)
  Застосовується для систем із високим тиском, але помірними температурами. Має добрі міцнісні характеристики, проте може бути схильна до корозії без належного покриття.

• Легована сталь (Alloy Steel)
  Має покращені характеристики міцності, термостійкості й корозійної стійкості (залежно від домішок). Часто використовується у високотемпературних і високонапірних трубопроводах.

• Нержавіюча сталь (Stainless Steel)
  Має кращу стійкість до корозії, проте дорожча за вуглецеву. Широко використовується у хімічній промисловості та харчових виробництвах через високу гігієнічність і хімічну інертність.

• Спеціальні сплави (Hastelloy, Incoloy, Inconel)
  Використовуються в особливо екстремальних середовищах (високий тиск + агресивна хімія + висока температура). Мають надзвичайно високу корозійну стійкість, але й вартість таких клапанів досить велика.

Конструктивні деталі

• Тип ущільнення
  Для досягнення герметичності у високонапірних умовах застосовують метал-метал (seat-to-seat) або метал-еластомер (наприклад, з використанням FKM, EPDM, PTFE, графітових ущільнень). У дуже жорстких середовищах (висока температура, агресивні речовини) метал-метал часто стає єдиним прийнятним варіантом.

• Пружинні елементи
  Якщо використовується пружина, то вона має бути виготовлена з матеріалу, стійкого до корозії (нержавіюча сталь, спеціальні сплави). Пружина також мусить витримувати циклічні навантаження в умовах високих тисків без втомних руйнувань.

• Гасники ударів
  Деякі зворотні клапани оснащені демпфуючими пристроями, які зменшують силу гідроудару при швидкому закритті. Це актуально, коли потік рідини змінюється дуже різко (наприклад, при аварійній зупинці насоса).

Особливості монтажу та експлуатації

1. Правильна орієнтація
   Зворотний клапан слід монтувати строго в напрямку потоку, що зазначається стрілкою на корпусі. Неправильне встановлення призводить до зворотного руху середовища та збільшених втрат тиску.

2. Регулярне обслуговування
   У промислових умовах регламентні перевірки клапанів повинні проводитися відповідно до інструкцій виробника. Особливу увагу слід приділяти зносу ущільнень, стану пружин і поверхонь, що контактують із робочим середовищем.

3. Перевірка на герметичність
   Після встановлення клапана в трубопровід проводять гідравлічні або пневматичні випробування на герметичність. На високих тисках це особливо важливо для виявлення мікротріщин, пошкоджень або неправильного монтажу.

4. Захист від вібрацій та імпульсів тиску
   Якщо система схильна до пульсацій тиску, варто передбачити амортизуючі елементи, компенсатори або спеціальні патрубки (гасителі пульсацій). Це знизить ризик передчасного виходу з ладу пружини чи зношування ущільнень.

5. Резервування критичних точок
   У важливих ділянках системи іноді встановлюють два зворотних клапани послідовно (так зване дублювання) або паралельно (для підвищеної надійності й можливості обслуговування без зупинки процесу). Це додатково збільшує захист обладнання від аварійних ситуацій.

Типові помилки при виборі та встановленні клапанів

Неправильно обрано діаметр
Якщо пропускна здатність клапана недостатня для необхідної витрати, це призведе до падіння тиску й перевантаження системи. З іншого боку, надмірний розмір також небажаний, адже клапан може працювати в напіввідкритому стані, піддаючись посиленому зносу.

Недостатній запас міцності
Іноді через бажання зменшити витрати обирають клапани, розраховані “впритул” до робочого тиску. Однак у промислових умовах часто трапляються пікові навантаження, які вищі за номінальні. Це стає причиною деформації, витоків і навіть руйнування клапанів.

Нехтування хімічною стійкістю
Якщо робоче середовище має агресивні компоненти, корпус і ущільнювачі можуть швидко кородувати чи руйнуватися. Внаслідок цього потреба у ремонті й зупинках виробництва зростає, що призводить до додаткових втрат і ризиків.

Відсутність або неправильна установка гасників ударів
У системах із різкими змінами потоку клапан може закриватися з великою швидкістю, створюючи сильний гідроудар. Якщо конструкція не передбачає демпфера, може статися пошкодження трубопроводу.

Порушення технології монтажу
Неякісне зварювання, відсутність відповідних прокладок, невідповідність розмірів фланців або неправильне затягування болтів також можуть стати причиною витоків і небезпечних ситуацій.

Корисні поради та висновки

• Плануйте вибір клапанів на етапі проєктування системи. Врахуйте робочий тиск і температуру, хімічний склад середовища, необхідну продуктивність і швидкість потоку.

• Обирайте перевірених виробників. Дешева арматура невідомих марок може виявитися непридатною або швидко вийти з ладу, що загалом буде дорожче через простої і ремонт.

• Перевіряйте стандарти та сертифікати. Для високонапірних застосувань існують міжнародні та галузеві норми, такі як API, ANSI, DIN тощо. Виробник зазвичай надає документацію з вказівкою робочих параметрів.

• Звертайтеся до фахівців. Якщо ви сумніваєтеся, який саме клапан обрати для конкретного випадку (наприклад, змішане середовище з високою температурою і тиском), варто проконсультуватися з досвідченими інженерами або технологами.

• Дбайте про регулярний моніторинг і профілактику. Навіть найякісніші клапани потребують огляду і періодичного обслуговування, аби працювати тривалий час без аварій.

Вибір зворотних клапанів для систем із високим тиском — це комплексний процес, що вимагає урахування сукупності параметрів: від типу робочого середовища та діапазону температур до гідравлічних характеристик і умов експлуатації. Ретельно підібрані та правильно встановлені клапани захищають обладнання, підвищують надійність системи та знижують експлуатаційні витрати, тоді як помилки при виборі можуть обернутися значними втратами і ризиками.

У промислових системах помилка в підборі зворотних клапанів часто призводить до небажаних наслідків — від аварійних зупинок і втрати дорогих матеріалів до серйозних пошкоджень обладнання. Тому, обираючи конкретний тип клапана, завжди варто орієнтуватися на рекомендації виробника, специфікацію проєкту та найкращі світові практики у вашій галузі.

Таким чином, зворотні клапани, хоч і прості за призначенням, є надзвичайно важливою складовою високонапірних систем. Правильний вибір і експлуатація цих елементів забезпечують довговічність обладнання, економію ресурсів та максимальну безпеку технологічних процесів.
