Затвор щитовий сегментний

Затвори щитові сегментні, відомі ще, як радіальні – надійні, потужні та, без перебільшення, незамінні елементи гідротехнічних споруд. Можливо, це словосполучення звучить дещо технічно, але у цій статті ми розберемося в усьому простою та зрозумілою мовою.

Що таке затвор щитовий сегментний і чому він такий важливий?

Уявіть собі величезну греблю, водосховище або канал. Для контролю рівня води, її спрямування чи повного перекриття потоку потрібен механізм, який буде надзвичайно міцним, надійним і здатним витримувати величезний тиск води. Саме тут на сцену виходить затвор щитовий сегментний.

По суті, затвор щитовий сегментний – це велика металева конструкція, що має форму радіальну форму сегмента, яка може підніматися або опускатися, регулюючи таким чином прохід води. Його головна функція – це регулювання або повне перекриття водного потоку у гідротехнічних спорудах. Звучить просто, чи не так? Але за цією простотою стоїть складна інженерна думка та високі вимоги до матеріалів і виготовлення.

Чому ж він такий важливий? Давайте розглянемо декілька прикладів:

• Контроль рівня води у водосховищах: Завдяки затворам, ми можемо утримувати необхідний рівень води для питного водопостачання, зрошення сільськогосподарських угідь або виробництва електроенергії на гідроелектростанціях.
• Захист від повеней: У разі сильних дощів або танення снігу, затвори можуть бути підняті, щоб пропустити надлишок води та запобігти затопленню населених пунктів.
• Навігація: У шлюзах затвори дозволяють кораблям переходити з одного рівня води на інший, забезпечуючи безперешкодне судноплавство.
• Очищення води: На водозабірних спорудах затвори можуть контролювати потік води до очисних споруд.

Без цих механізмів наші водні системи були б неконтрольованими, а ми стикалися б з постійними проблемами – від нестачі води до руйнівних повеней.

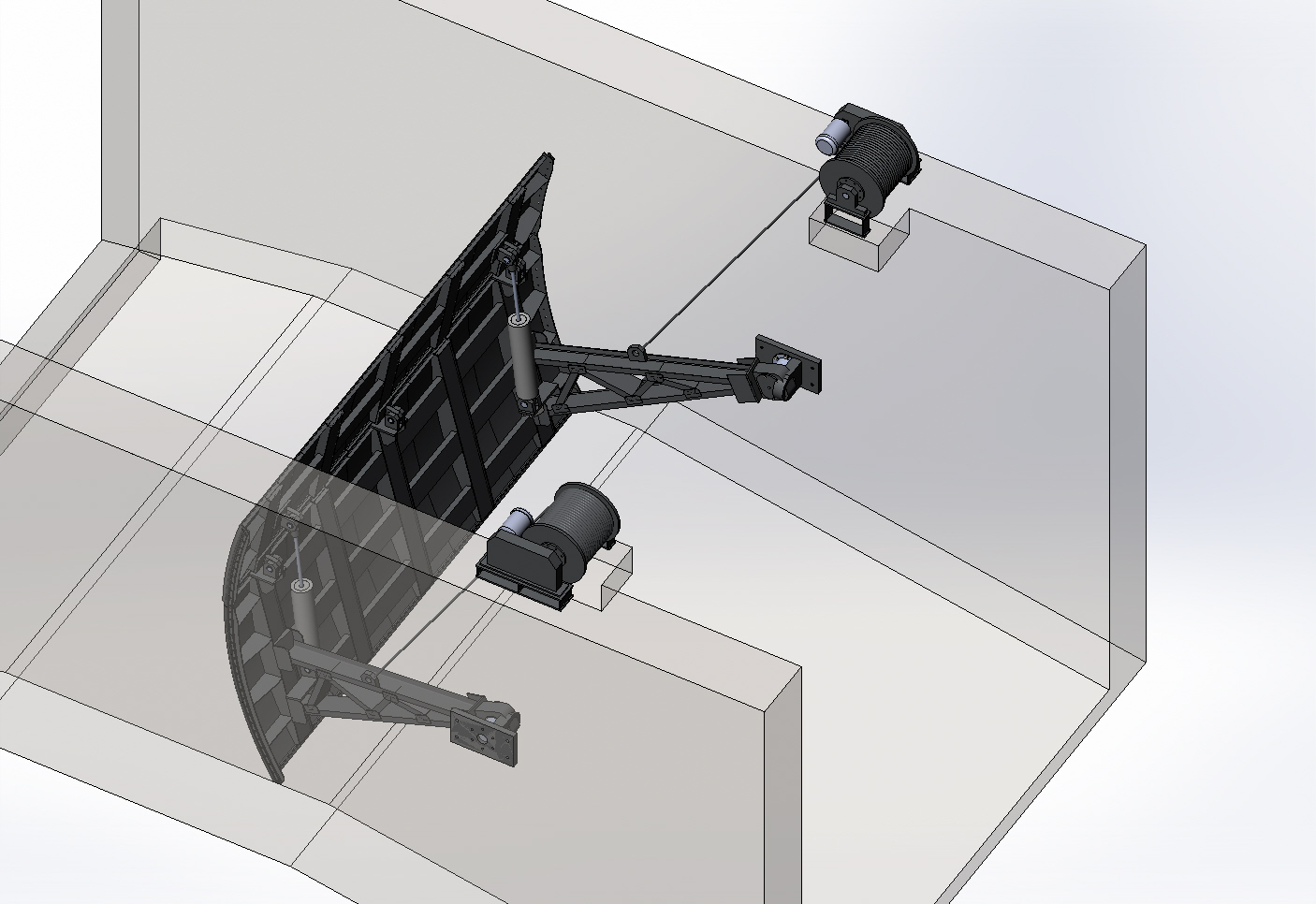

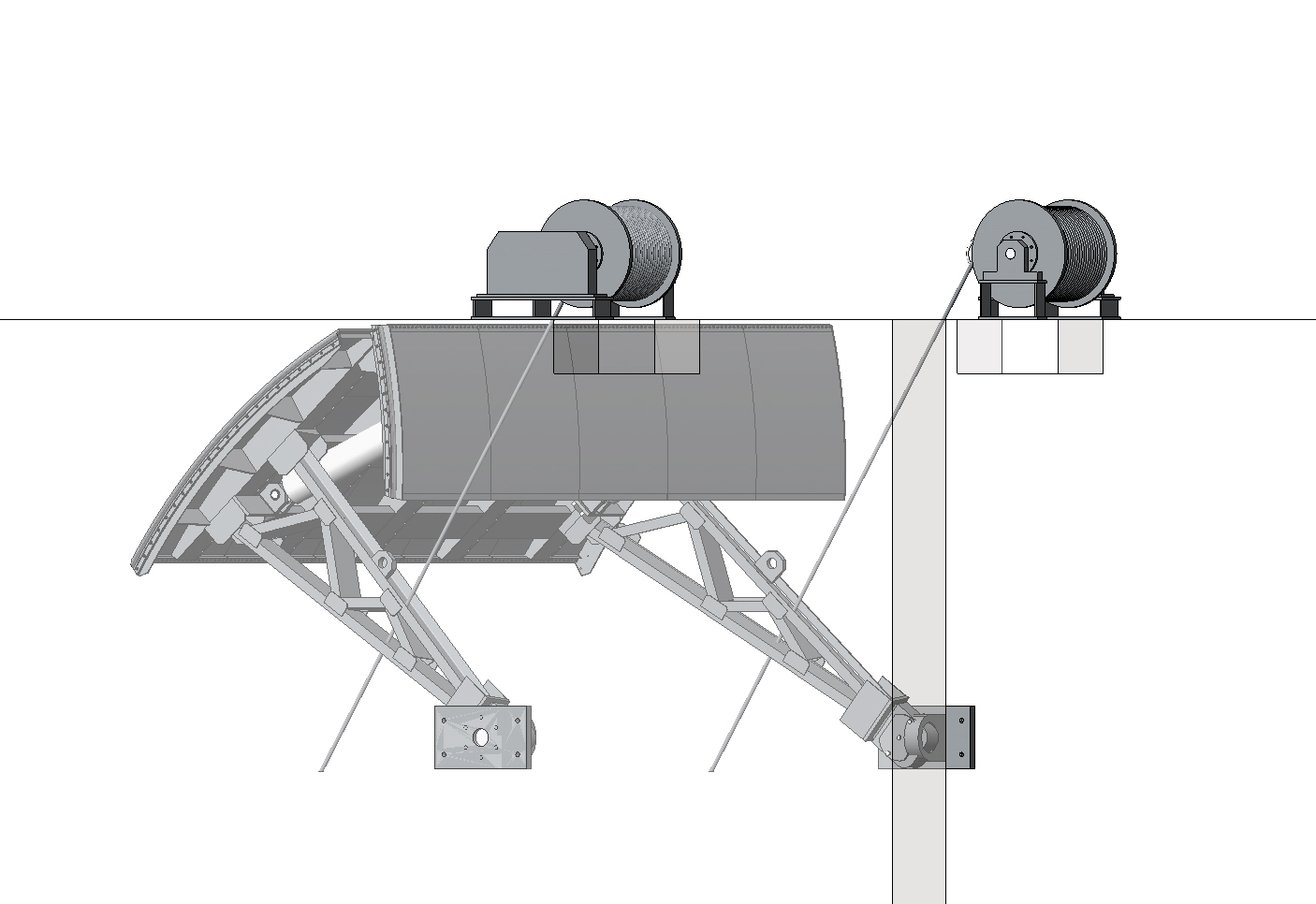

Будова та принцип дії затвору сегментного

Хоча затвор щитовий радіальний може здаватися монолітною спорудою, він складається з декількох ключових елементів, кожен з яких виконує свою важливу функцію:

1. Сегментний щит (полотно): Це, власне, та частина, яка перекриває потік води. Вона має форму дуги, що дозволяє їй ефективно витримувати тиск води. Зазвичай виготовляється зі сталі, що гарантує її міцність та довговічність.
2. Бічні стійки (опори): Щит кріпиться до бічних стійок, які забезпечують його опору та направляють рух. Ці стійки повинні бути дуже міцними, адже на них припадає значне навантаження.
3. Приводи (підйомні механізми): Це серце системи, яке відповідає за рух щита. Найчастіше використовуються механічні або гідравлічні приводи.

• Механічні приводи: Це, як правило, лебідки з тросами або ланцюгами, які піднімають або опускають щит. Вони надійні та відносно прості в обслуговуванні.
• Гідравлічні приводи: Використовують тиск рідини (зазвичай масла) для переміщення поршнів, які, у свою чергу, рухають щит. Вони забезпечують плавність ходу, високу точність та значну потужність.

1. Ущільнення: Це надзвичайно важливі елементи, які запобігають протіканню води між щитом і опорами. Вони виготовляються з еластичних матеріалів, таких як гума, і повинні бути стійкими до зносу та впливу води.
2. Анкерні кріплення: Забезпечують надійне з’єднання всієї конструкції з фундаментом гідротехнічної споруди.

Принцип дії затвора щитового сегментного досить простий: за допомогою приводного механізму щит піднімається вгору або опускається вниз вздовж спеціальних напрямних. Коли щит піднятий, вода вільно проходить під ним. Коли щит опущений, він перекриває потік води. Завдяки сегментній формі, центр тиску води знаходиться близько до осі обертання, що полегшує підйом затвора навіть під значним тиском.

Де зустрічаються затвори щитові сегментні? Сфери застосування

Сфера застосування затворів щитових сегментних надзвичайно широка. Вони є невід’ємною частиною багатьох інфраструктурних об’єктів, про які ми навіть не замислюємося:

• Гідроелектростанції (ГЕС): На ГЕС затвори використовуються для регулювання потоку води до турбін, а також для скиду надлишкової води. Вони дозволяють контролювати виробництво електроенергії та забезпечувати безпечну експлуатацію станції.
• Водосховища: Це, мабуть, найпоширеніше місце, де можна зустріти сегментні затвори. Вони використовуються для підтримки необхідного рівня води, скиду паводкових вод та забезпечення стабільного водопостачання.
• Шлюзи: На каналах та річках, де є перепади висот, шлюзи дозволяють суднам переходити з одного рівня води на інший. Сегментні затвори є ключовими елементами цих споруд, контролюючи наповнення та спорожнення камер шлюзів.
• Водозабірні споруди: На об’єктах водопостачання затвори регулюють забір води з річок, озер або водосховищ, спрямовуючи її до очисних споруд.
• Зрошувальні системи: У сільському господарстві затвори допомагають розподіляти воду по зрошувальних каналах, забезпечуючи ефективне зрошення полів.
• Промислові об’єкти: Деякі промислові підприємства, що використовують значні об’єми води, також можуть мати власні гідротехнічні споруди із сегментними затворами.
• Портові споруди та доки: Для контролю рівня води в доках або для захисту портової інфраструктури від штормів та повеней.

Переваги та особливості: Чому саме сегментний затвор?

Серед різноманіття гідротехнічних затворів (плоскі, вальцьові, секторні тощо) сегментні затвори займають особливе місце завдяки ряду унікальних переваг:

Висока пропускна здатність: Завдяки своїй конструкції, сегментні затвори можуть забезпечувати великий протік води при повністю відкритому положенні. Це особливо важливо для водоскидів та шлюзів.

Ефективність використання тиску води: Сегментна форма дозволяє ефективно використовувати тиск води для підтримки щита у певному положенні, що знижує навантаження на приводний механізм.

Надійність та довговічність: Виготовлені з міцних матеріалів, таких як сталь, і спроектовані з урахуванням значних навантажень, ці затвори мають тривалий термін служби.

Простота експлуатації та обслуговування: Хоча конструкція складна, процес підйому та опускання зазвичай автоматизований, а доступ до основних вузлів для обслуговування відносно простий.

Можливість роботи під значним тиском: Сегментні затвори здатні витримувати великі гідростатичні навантаження, що робить їх ідеальними для використання на високих греблях та у водосховищах.

Самоочищення: При опусканні щит може згрібати дрібні відкладення, що зменшує необхідність частого ручного очищення.

Виготовлення та монтаж: Складний шлях до надійності

Виготовлення та монтаж затворів щитових сегментних – це складний інженерний процес, що вимагає високої кваліфікації та точного дотримання технологій.

Етапи виготовлення:

1. Проектування: На цьому етапі розробляються детальні креслення та розрахунки, враховуються всі навантаження, умови експлуатації та вимоги замовника.
2. Вибір матеріалів: Для виготовлення щита та інших елементів використовується високоміцна сталь, стійка до корозії та механічних пошкоджень. Для ущільнень підбираються спеціальні гумові суміші.
3. Виготовлення металоконструкцій: Це включає різання, зварювання та механічну обробку сталевих листів для формування сегментного щита та інших елементів.
4. Антикорозійний захист: Всі металеві поверхні піддаються спеціальній обробці (наприклад, фарбуванню або гарячому цинкуванню) для захисту від корозії, адже вони постійно контактують з водою.
5. Збирання та тестування: Окремі елементи збираються на заводі, проводяться контрольні випробування для перевірки відповідності технічним вимогам.

Монтаж на об’єкті:

Монтаж затвора на об’єкті – це ще більш відповідальний етап, який вимагає злагодженої роботи команди спеціалістів. Він включає:

1. Підготовка фундаменту: Перед встановленням затвора необхідно ретельно підготувати фундамент гідротехнічної споруди.
2. Транспортування великогабаритних елементів: Це часто є складним логістичним завданням, враховуючи розміри та вагу щита.
3. Встановлення опор та направляючих: Точне позиціонування опор та направляючих є критично важливим для коректної роботи затвора.
4. Монтаж щита: За допомогою важкої будівельної техніки (кранів) щит встановлюється на своє місце.
5. Монтаж приводного механізму: Встановлення лебідок, гідравлічних циліндрів, електричних систем та автоматики.
6. Налаштування та пусконалагоджувальні роботи: Після монтажу проводяться ретельні налаштування всіх систем, перевірка роботи затвора в різних режимах та усунення будь-яких недоліків.

Хоча конструкція затворів щитових сегментних є перевіреною часом і надійною, інженерна думка не стоїть на місці. Сучасні тенденції спрямовані на підвищення ефективності, безпеки та екологічності:

• Автоматизація та дистанційне керування: Все частіше затвори оснащуються системами автоматичного керування, що дозволяє дистанційно контролювати їх роботу, реагувати на зміни рівня води та оптимізувати процеси.
• Використання нових матеріалів: Розробка більш стійких до корозії та зносу матеріалів, а також композитів для ущільнень, що подовжує термін служби затворів.
• Енергоефективність приводів: Пошук рішень для зменшення енергоспоживання приводних механізмів, що робить експлуатацію більш економічною.
• Системи моніторингу стану: Впровадження датчиків та систем для постійного моніторингу вібрації, тиску, температури та інших параметрів, що дозволяє завчасно виявляти можливі несправності та проводити проактивне обслуговування.
• Екологічні аспекти: Розробка затворів, які мінімізують вплив на навколишнє середовище, наприклад, через зменшення шумового забруднення або використання екологічно чистих мастильних матеріалів.

Отже, тепер ви знаєте трохи більше про затвори щитові сегментні – ці мовчазні, але надзвичайно важливі компоненти нашої інфраструктури. Вони не з’являються на перших шпальтах газет, про них не знімають блокбастери, але саме вони забезпечують стабільність водопостачання, захищають нас від руйнівних повеней, приймають участь у генерації електроенергії та підтримують судноплавство.

Наступного разу, коли ви будете проходити повз греблю або водосховище, згадайте про ці дивовижні інженерні споруди. Вони є яскравим прикладом того, як інженерна думка та людська праця створюють надійні рішення, що працюють на благо суспільства, роблячи наше життя безпечнішим і комфортнішим.
