У сучасних трубопровідних системах важливо не лише правильно підібрати труби, а й забезпечити надійне перекриття потоку. І саме тут на сцену виходять дискові затвори з ексцентриситетом — технічне рішення, яке поєднує в собі простоту конструкції та високу ефективність. У цій статті ми розберемося, що таке ексцентриситет, навіщо він потрібен, які бувають типи дискових затворів з ексцентриситетом і в чому їх переваги.
Що таке дисковий затвор?

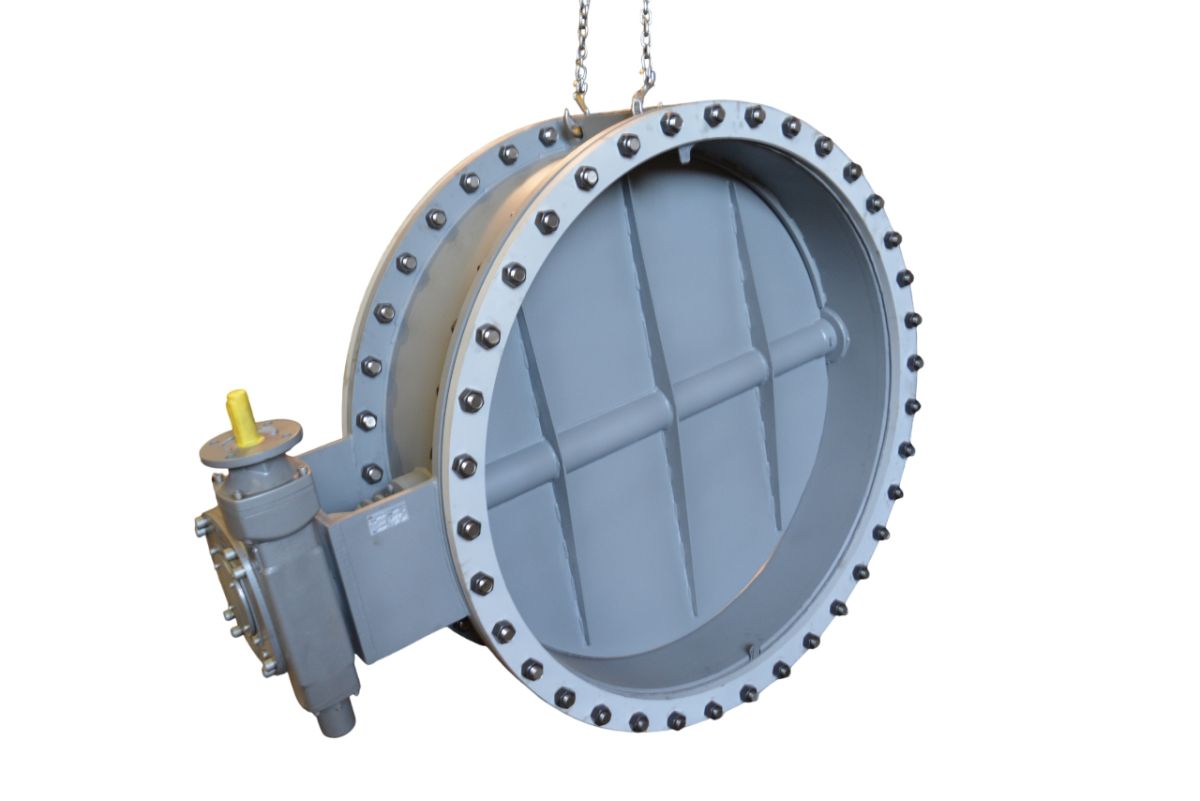

Дисковий затвор — це один із найпоширеніших типів трубопровідної арматури, який використовується для перекриття або регулювання потоку рідини або газу. Він складається з корпусу, приводу та диска, який обертається навколо своєї осі, перекриваючи або відкриваючи прохід.
Основна перевага такого затвора — компактність і швидкість роботи: на відкривання чи закривання потрібно всього 90 градусів обертання. Але у класичних конструкціях можуть виникати проблеми із зносом ущільнювачів або труднощами при роботі під високим тиском. Саме для вирішення цих питань і з’явилася ідея використання ексцентриситету.
Що таке ексцентриситет і як він працює?
Слово “ексцентриситет” походить від латинського ex — “поза” та centrum — “центр”. Тобто, мова йде про зміщення осі обертання диска відносно осі трубопроводу або ущільнювального кільця.
У дискових затворах це зміщення дозволяє уникнути тертя диска по ущільнювачу під час обертання, зменшуючи знос і підвищуючи герметичність у закритому положенні. Існує кілька видів ексцентриситету, залежно від кількості зміщень.
Типи дискових затворів з ексцентриситетом
1. Одноексцентриситетні (з одним ексцентриситетом)
У таких конструкціях вісь обертання диска зміщена відносно осі ущільнювального кільця. Це зменшує контакт між диском і ущільненням під час обертання, знижуючи знос.
- Застосування: водопроводи, системи опалення, вентиляція
- Переваги: краща герметичність у порівнянні з центричними, низька вартість
- Недоліки: обмежений робочий тиск
2. Двоексцентриситетні (з двома ексцентриситетами)
У цьому типі зміщена і вісь обертання, і розташування ущільнювача відносно центра труби. Це забезпечує ще менший контакт ущільнення з диском, покращуючи експлуатаційні характеристики.
- Застосування: промислові трубопроводи, нафтогазова галузь, хімічна промисловість
- Переваги: менший знос, можливість роботи при вищих тисках
- Недоліки: дорожчі за одноексцентриситетні
3. Триексцентриситетні (з трьома ексцентриситетами)
Це найпросунутіший тип. Третє зміщення — форма ущільнення і диска має конічну геометрію, завдяки чому контакт ущільнювальних поверхонь відбувається лише в кінці ходу. Це забезпечує майже нульове тертя і дуже високий рівень герметичності (клас “нульовий витік”).
- Застосування: критичні об’єкти, хімічна промисловість, високотемпературні середовища, агресивні речовини
- Переваги: максимальна герметичність, довговічність, придатність до автоматизації
- Недоліки: висока вартість, складність виготовлення
Звісно на ринку трубопровідної арматури, можна зустріти чотирьохексцентрикові затвори і навіть більше, але згадані вище є найпоширенішими і більш доступними.
Переваги затворів з ексцентриситетом
Мінімальний знос ущільнень
Завдяки зміщеним осям, диск не треться об ущільнення під час обертання. Це продовжує термін служби арматури.
Краща герметичність
Особливо це актуально для дво- та триексцентриситетних затворів, де ущільнення працює як конусна пара.
Можливість роботи під високим тиском і температурою
Такі затвори можна застосовувати в умовах, де звичайні центричні конструкції не справляються.
Компактність і легкість монтажу
Дискові затвори значно менші та легші за вагу, ніж, наприклад, клинові засувки того ж діаметру.
Автоматизація
Можна легко оснастити електроприводом або пневмоприводом для дистанційного керування.
Недоліки, про які варто знати
Вища ціна
Чим більше ексцентриситетів — тим дорожче конструкція. Але це компенсується довговічністю.
Складність технічного обслуговування
Для високоточних конструкцій (особливо триексцентриситетних) потрібен якісний монтаж і контроль.
Не завжди придатні для абразивних середовищ
У випадках, коли в потоці є тверді частки, краще обрати інший тип арматури.
Де застосовуються дискові затвори з ексцентриситетом?
✔️ Водопостачання та водовідведення
✔️ Теплопостачання
✔️ Газотранспортні системи
✔️ Хімічна, нафтогазова та харчова промисловість
✔️ Енергетика та атомна промисловість
Поради щодо вибору
- Оцініть робоче середовище. Для агресивних або високотемпературних середовищ обирайте триексцентриситетні затвори з металевим ущільненням.
- Зверніть увагу на клас герметичності. Якщо потрібен “нульовий витік”, вам точно потрібен триексцентриситет.
- Врахуйте тип управління. Якщо затвор працюватиме часто або в системі автоматизації — обирайте модель з можливістю встановлення приводу.
- Не економте на якості. Краще один якісний затвор, ніж постійна заміна дешевших аналогів.
Затвори з ексцентриситетом — це сучасне, ефективне та надійне рішення для трубопровідних систем будь-якої складності. Вони забезпечують довговічну експлуатацію, високу герметичність і знижене технічне обслуговування. Особливо цінними вони є в умовах, де на перше місце виходить безпека, надійність і точність регулювання потоку.
Обираючи дисковий затвор з ексцентриситетом, ви інвестуєте не лише в якість, а й у стабільну роботу вашого виробництва або інженерної системи. А грамотний підбір моделі — це запорука успіху на довгі роки.
