У промисловому секторі, де робочий тиск досягає 100 бар, помилка у виборі запірної чи регулюючої арматури може призвести не просто до фінансових втрат, а до техногенної катастрофи. Ця стаття може допомогти вам розібратися в тонкощах підбору обладнання, яке розраховано саме для високих тисків робочого потоку трубопроводу.
Розуміння класифікації тиску: PN vs Class
Перше, на чому “зрізаються” закупники — це плутанина в стандартах. Для високонапірних систем ми зазвичай оперуємо двома основними шкалами:
-
PN (Nominal Pressure): Європейський стандарт (DIN/ДСТУ), що вказує тиск у барах при температурі 20°C.
-
Class (ANSI/ASME): Американський стандарт. Наприклад, Class 900 або Class 1500.
Важливо: Ніколи не використовуйте лінійну інтерполяцію без таблиць температурних поправок. При підвищенні температури номінальний тиск, який може витримати арматура, різко падає.
Матеріалознавство та міцність
Для високого тиску звичайна сіра чавунна арматура — під суворою забороною. Ми обираємо між:
-
Легована сталь (наприклад, 09Г2С): Для низьких температур та високого тиску.
-
Нержавіюча сталь (AISI 316/321): Для агресивних середовищ.
-
Кована сталь (Forged Steel): Це «золотий стандарт» для високого тиску. Кована структура металу позбавлена мікротріщин і каверн, які часто зустрічаються у литті.
Розрахунок мінімальної товщини стінки (Інженерна довідка)

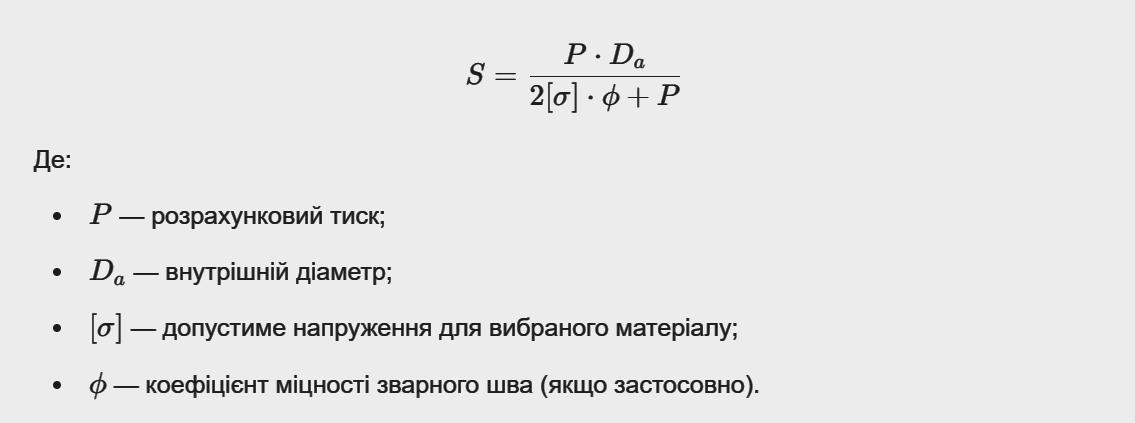

При виборі арматури експерт завжди перевіряє розрахункову міцність корпусу. Спрощена формула для розрахунку товщини стінки циліндричного корпусу (S):
Якщо виробник пропонує виріб із товщиною стінки меншою за розрахункову — це критичний маркер небезпеки.
Як розрахувавати специфікацію матеріалів під конкретний робочий тиск і температуру для вашого об’єкта?
Для того щоб провести точний інженерний розрахунок, знадобляться конкретні вхідні дані (робоче середовище, точна температура та тиск). В якості прикладу, давайте виконаємо базовий розрахунок-модель для типової високонапірної системи, на основі якої ви зможете підготувати технічне завдання.
Припустимо, ми проектуємо вузол для магістралі перегрітої пари:
- Робочий тиск (P): 11 МПа (110 бар).
- Температура (T): 450°C.
- Номінальний діаметр (DN): 150 мм.
Вибір матеріалу корпусу
За таких температур вуглецева сталь (наприклад, Ст3) втрачає міцність через повзучість металу.
- Рекомендація: Жароміцна легована сталь 12Х1МФ або її закордонний аналог ASTM A182 F11/F22 (кована сталь).
- Допустиме напруження: Для сталі 12Х1МФ при 450°C становить приблизно 110–120 МПа.
Розрахунок товщини стінки корпусу
Скористаємося формулою для визначення мінімальної товщини стінки (S) циліндричної частини арматури:
Номінальна товщина стінки має бути не менше 10 мм. При виборі засувки за каталогом, виріб із товщиною 8 мм буде відбракований як небезпечний.
Специфікація вузла (Приклад)
| Елемент | Технічна характеристика | Обґрунтування |
| Тип арматури | Засувка клинова кована | Ковка краща за лиття при P > 100 бар. |
| Ущільнення | Метал по металу | Наплавка з надтвердого сплаву для стійкості до ерозії пари. |
| З’єднання | Під приварку | Виключає ризик розгерметизації фланця при температурних деформаціях. |
| Сальник | Графітовий з інконелевим армуванням | Для роботи при високих температурах без висихання. |
Оцінка ризику гідроудару
При тиску 110 бар швидкість потоку висока. Якщо закрити засувку за 2 секунди, виникне ударний тиск:
Для води/конденсату це може миттєво підняти тиск до 250–300 бар, що розірве арматуру. Використовувати багатооборотні електроприводи з часом закриття не менше 30–60 секунд та встановленням байпасної лінії (обводу) для вирівнювання тиску перед відкриттям.
Для фінальної специфікації потрібно знати в якому середовищі використовуватиметься арматура? (Вода, пара, нафта чи газ — від цього залежить коефіцієнт корозії C). Чи потрібне автоматичне керування? (Пневматика чи електропривід).
Тип з’єднання: Фланець чи під приварку?
Для систем високого тиску (понад 63-100 бар) рекомендується два основні варіанти:
-
З’єднання під приварку: Забезпечує 100% герметичність. Немає прокладок — немає витоків. Ідеально для пари та небезпечних газів.
-
Фланці типу RTJ: Використовують металеве кільце, яке врізається в пази фланців. Це найнадійніший тип фланцевого з’єднання для екстремальних навантажень.
На що звернути увагу при закупівлі
Перевірка на гідравлічний удар: Переконайтеся, що час закриття привода (електричного або пневматичного) відрегульований так, щоб не створити різкий стрибок тиску. Герметичність за класом “А”: Для високого тиску вимагайте лише клас “А” (нульовий витік) за ДСТУ EN 12266-1.
Дублювання: У критичних вузлах завжди встановлюйте дві одиниці арматури послідовно.
Вибір арматури для високонапірних систем не терпить економії на матеріалах. Орієнтуйтеся на ковані вироби, перевіряйте розрахунки міцності та обирайте тип з’єднання відповідно до середовища. Пам’ятайте: ціна аварії завжди вища за ціну якісного клапана.
