Засувка — один із видів трубопровідної арматури, за допомогою якого здійснюється перекриття потоку робочого середовища. Механічне або електронне управління впливає на шпиндель, який під час закриття встановлює запірний елемент перпендикулярно до труби. Засувки різних розмірів використовуються в будь-яких комунікаційних системах, завдяки чому вони є універсальними у використанні. Подібна конструкція призначена для роботи з такими середовищами:
– нафтопродукти (масла, паливо, сира нафта);
– чиста вода;
– пара;
– агресивні речовини;
– газ.
Переваги трубопровідних засувок
Серед основних переваг трубопровідних засувок виділяють коротку будівельну довжину, що дозволяє монтувати їх на великій глибині у місцях з обмеженим простором. Це особливо важливо у системах водопостачання та інших комунальних мережах, де простір для монтажу часто обмежений.
Крім того, завдяки своїй конструкції засувки дозволяють знижувати втрати тиску у трубопроводі, що підвищує ефективність роботи системи в цілому. Можливість установки засувок як у вертикальному, так і в горизонтальному положенні робить їх універсальним вибором для різних типів трубопроводів.
Державні стандарти для трубопровідних засувок
Засувки виготовляються відповідно до державних стандартів, які регулюють їх розміри та умови експлуатації. Залежно від типу трубопровідної засувки, корпуси виготовляються з нержавіючої сталі, чавуну або інших матеріалів. Основна вимога за ГОСТ — захист від корозії. Внутрішні та зовнішні елементи виробу мають бути захищені від впливу окислювачів, що забезпечує тривалий термін експлуатації.
У деяких випадках, коли трубопровід працює з агресивними рідинами або лугами, використовуються спеціальні матеріали, зокрема латунь з наплавленням із різних сплавів. Це допомагає забезпечити довговічність та стійкість до агресивних середовищ. Загальні параметри, термінологія та опис трубопровідних засувок наведені в ГОСТ Р 52720-2007. Кожен вид засувок, що використовується для різних робочих середовищ, регулюється окремим державним стандартом.
Технічні характеристики та експлуатаційні параметри
Залежно від типу засувки, максимальна температура рідини, що проходить, може коливатися від +100 до +545 градусів за Цельсієм. Це дозволяє використовувати трубопровідні засувки в різних умовах — від водопостачання до промислових технологічних процесів з високими температурами.
Засувки мають номінальний термін безвідмовної служби — 400 циклів. Після цього періоду необхідно проводити регулярне обслуговування та огляд з’єднувальних елементів, щоб забезпечити їх подальшу надійну експлуатацію. Важливо своєчасно виконувати ці заходи, щоб уникнути аварійних ситуацій.
На кожне вироблене підприємством «Адмірал» обладнання надається гарантія, що підтверджує його якість та надійність. Комплектація засувок може змінюватися залежно від серії та технічних характеристик. Залежно від умов експлуатації, клієнти можуть обирати між засувками з висувним або невисувним шпинделем.

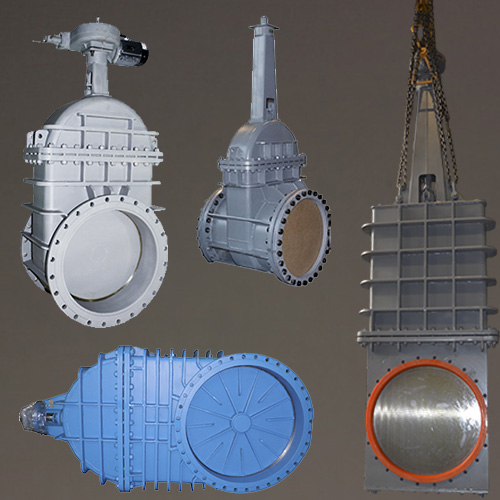

Види трубопровідних засувок
Трубопровідні засувки поділяються на кілька основних типів залежно від їх конструкції:
Клинові засувки. В цих засувках запірний елемент має форму клина, який щільно встановлюється між сідлами у положенні «закрито». Цей тип засувок підходить для перекриття потоку рідких і газоподібних середовищ. Клинові засувки широко використовуються в нафтопереробній, хімічній та комунальній галузях.
Шиберні засувки. Вони мають запірний елемент у вигляді заточеної металевої пластини (шибера), яка рухається вертикально та перекриває потік середовища. Ці засувки використовуються у системах, де транспортуються середовища з твердими частками або домішками, такі як шлам або пульпа.
Матеріали та технології виробництва
Засувки можуть виготовлятися з різних матеріалів, включаючи нержавіючу сталь, чавун та латунь. Використання високоякісних матеріалів гарантує довговічність продукції та стійкість до корозії. Крім того, завод «Адмірал» використовує сучасні технології зварювання та наплавлення, що дозволяють досягти високої точності та якості виробів.
Монтаж трубопровідних засувок
Засувки встановлюються на трубопроводах двома основними способами:
Фланцевий метод. Це найпоширеніший і зручний метод з’єднання. Він забезпечує надійність та простоту монтажу. Засувка кріпиться до фланців труби за допомогою болтів і гайок. Важливо ретельно затягувати з’єднання, щоб забезпечити герметичність і уникнути витоків.
Вварний метод. Засувка з’єднується з трубою методом зварювання, що забезпечує максимальну герметичність. Цей метод ідеально підходить для систем, де транспортуються агресивні або небезпечні речовини, оскільки забезпечує мінімальний ризик витоків. Вварні засувки використовуються у складних промислових умовах, де потрібна висока надійність і стійкість до агресивних впливів.
Як вибрати трубопровідну засувку?
При виборі засувки важливо враховувати тип робочого середовища, умови експлуатації, а також технічні характеристики обладнання. Завод «Адмірал» надає детальну інформацію про всі свої продукти та їх технічні параметри. У каталозі компанії можна ознайомитися з фото різних видів трубопровідної арматури, щоб зрозуміти відмінності між ними та обрати найкращий варіант.
Консультації та замовлення
Звертайтеся до менеджерів заводу «Адмірал» для отримання консультацій щодо вибору обладнання. Ми пропонуємо клієнтам сучасні та надійні рішення для трубопровідних систем, що відповідають найвищим стандартам якості. Замовити засувки можна на нашому сайті, а також уточнити всі необхідні параметри та комплектацію виробів.
