Трубопровідна арматура: види, застосування та значення у промисловості

Трубопровідна арматура – це невід’ємна частина будь-якої системи трубопроводів, яка забезпечує контроль, регулювання та безпеку транспортування рідин, газів або сипучих матеріалів. Вона використовується в різних галузях промисловості, від комунальних систем водопостачання до складних технологічних установок нафтопереробних заводів. У цій статті ми детально розглянемо види трубопровідної арматури, її застосування та значення для сучасного виробництва.

Що таке трубопровідна арматура?

Трубопровідна арматура – це комплекс виробів, які встановлюються на трубопроводах для керування потоком робочого середовища. Вона може виконувати різні функції: від простого відкриття або закриття потоку до точного регулювання його параметрів, таких як тиск, температура та об’єм.

Основні функції трубопровідної арматури:

  • Запірна: для повного перекриття або відкриття потоку.
  • Регулююча: для зміни інтенсивності потоку.
  • Захисна: для запобігання аварійним ситуаціям.
  • Зворотна: для пропуску потоку лише в одному напрямку.
  • Контрольна: для вимірювання параметрів робочого середовища.



Види трубопровідної арматури

Існує декілька класифікацій трубопровідної арматури залежно від її функцій, конструкції та способу керування.

1. Запірна арматура

Запірна арматура використовується для повного відкриття або закриття потоку робочого середовища. До неї відносяться:

  • Засувки: найпоширеніший вид запірної арматури, який забезпечує герметичне перекриття потоку. Застосовується у водопостачанні, газопостачанні та промислових трубопроводах.
  • Клапани: дозволяють швидко перекривати потік, часто використовуються у системах з високим тиском.
  • Кульові крани: забезпечують швидке відкриття/закриття потоку шляхом повороту кулі на 90°. Їхня перевага – простота конструкції та надійність.



ПараметрКран кульовийЗасувка клиноваЗапірний клапан
МатеріалЛатунь, стальЧавун, стальСталь, бронза
Робочий тиск (бар)16–4010–2516–40
Температура (°C)-20 до +150-40 до +450-40 до +400
ЗастосуванняПобутове, промисловеПромисловеПобутове, промислове
ПеревагиПростота, надійністьВисока міцністьТочність перекриття
НедолікиНепридатний для регулюванняВелика вагаБільш складна конструкція

2. Регулююча арматура

Регулююча арматура дозволяє змінювати параметри потоку, такі як тиск, швидкість та об’єм. Основні види:

  • Регулюючі клапани: дають змогу точно дозувати потік рідини або газу.
  • Дросельні пристрої: обмежують пропускну здатність трубопроводу.
  • Мембранні клапани: використовуються для роботи з агресивними середовищами.



ПараметрРегулюючий клапанДросельні пристрої
МатеріалСталь, бронзаЛатунь
Робочий тиск (бар)10–256–16
Температура (°C)-20 до +3500 до +100
Точність регулюванняВисокаСередня
ЗастосуванняПромисловість, опаленняПобутове

3. Захисна арматура

Захисна арматура забезпечує безпеку трубопровідної системи, запобігаючи аваріям:

  • Запобіжні клапани: автоматично скидають надлишковий тиск.
  • Перепускні клапани: дозволяють перенаправити потік у разі перевантаження.
  • Термозапірні клапани: спрацьовують при підвищенні температури.

4. Зворотна арматура

Ця арматура запобігає зворотному потоку робочого середовища:

  • Зворотні клапани: автоматично закриваються при зміні напрямку потоку.
  • Підйомні та поворотні клапани: залежно від типу конструкції.



ПараметрЗворотний клапанЗасувка
МатеріалЛатунь, стальЧавун, сталь
Робочий тиск (бар)6–2510–40
Температура (°C)-10 до +200-40 до +450
ЗастосуванняПобутове, промисловеПромислове
Можливо вас зацікавить  Монтаж затвору Баттерфляй: Ключові етапи та особливості монтажу



5. Контрольна арматура

Контрольна арматура дозволяє відстежувати параметри робочого середовища:

  • Манометри: для вимірювання тиску.
  • Термометри: для контролю температури.
  • Лічильники: для обліку об’єму рідин і газів.

Матеріали для виготовлення трубопровідної арматури

Вибір матеріалу залежить від робочих умов трубопроводу, таких як тиск, температура та агресивність середовища:

  • Сталь: використовується для високотемпературних і високонавантажених систем.
  • Чавун: підходить для водопостачання та систем опалення.
  • Латунь: часто застосовується у побутових системах.
  • Нержавіюча сталь: ідеальна для харчової, фармацевтичної та хімічної промисловості.
  • Пластик: використовується у системах низького тиску.

Вибір трубопровідної арматури залежно від сфери застосування

Трубопровідна арматура широко використовується в різних галузях:

  • Житлово-комунальне господарство: системи водопостачання, опалення та каналізації.
  • Промисловість: нафтогазова, хімічна, металургійна, харчова галузі.
  • Енергетика: трубопроводи для транспортування пари, гарячої води та газів.
  • Будівництво: інженерні комунікації в житлових і промислових об’єктах.
  • Агропромисловість: системи зрошення та транспортування добрив.

Правильний вибір арматури залежить від умов експлуатації, робочого середовища та вимог до надійності. Ось кілька рекомендацій:

  • Для побутових систем водопостачання найкраще підходять кульові крани з латуні або пластику.
  • Для систем опалення слід обирати регулюючі клапани, що забезпечують точне налаштування потоку.
  • У промислових трубопроводах високого тиску необхідно використовувати засувки зі сталі або чавуну.
  • Для хімічно активних середовищ підходять арматура з нержавіючої сталі або бронзи.



Монтаж та обслуговування трубопровідної арматури

Правильний монтаж і регулярне обслуговування – ключ до довговічної та безпечної роботи трубопровідної арматури:

  • Монтаж: включає правильний вибір місця встановлення, герметизацію з’єднань та перевірку працездатності.
  • Обслуговування: передбачає періодичні огляди, змащення рухомих частин, очищення від відкладень та своєчасну заміну зношених деталей.
  • Ремонт: залежно від виду арматури може включати заміну ущільнювачів, клапанів або повну реконструкцію вузла.

Вибір трубопровідної арматури: на що звернути увагу?

При виборі трубопровідної арматури важливо враховувати кілька факторів:

  • Робочі параметри: тиск, температура та вид робочого середовища.
  • Матеріал: сталь, чавун, латунь, пластик.
  • Конструкція: вид арматури та спосіб керування (ручний, електричний, пневматичний).
  • Виробник: краще обирати продукцію перевірених брендів із сертифікатами якості.

Сучасні тенденції у виробництві трубопровідної арматури

Сучасні технології дозволяють створювати більш надійну, ефективну та екологічну арматуру:

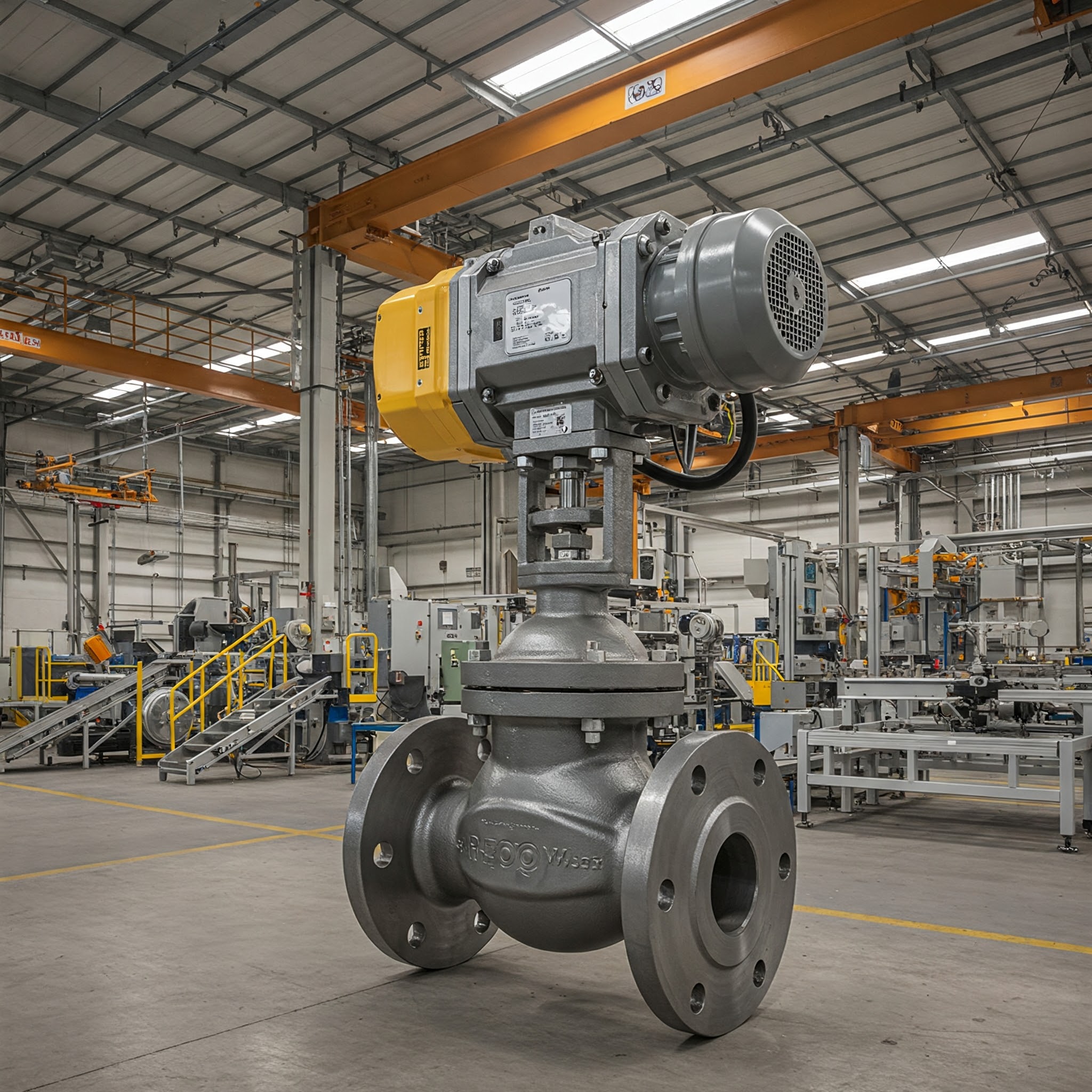

  • Автоматизація: використання електроприводів, пневмо- та гідроприводів.
  • Дистанційне керування: інтеграція арматури у системи «розумного будинку» та промислові SCADA-системи.
  • Матеріали нового покоління: композити, стійкі до корозії.
  • Енергозбереження: арматура з низьким опором потоку.

Трубопровідна арматура є ключовим елементом будь-якої трубопровідної системи, забезпечуючи її безпеку, ефективність та надійність. Правильний вибір, монтаж та обслуговування арматури дозволяють значно продовжити термін служби трубопроводу та запобігти аварійним ситуаціям. Завдяки сучасним технологіям арматура стає ще більш функціональною, точною та зручною в експлуатації.

Якщо вам потрібна якісна трубопровідна арматура для вашого виробництва, системи опалення чи водопостачання, звертайтеся до перевірених постачальників. Вибір правильної арматури – це інвестиція у безпеку та стабільність вашої інфраструктури.
