Трубопровідна арматура — це серце будь-якої інженерної мережі, адже саме вона забезпечує контроль потоку рідин, газів чи пари. При проєктуванні або модернізації трубопроводів усе частіше згадується таке поняття як ексцентриситет. Але що це таке в контексті трубопровідної арматури? Які існують його типи та для чого він потрібен?
Ця стаття допоможе вам розібратися в темі простими словами, з прикладами, схемами застосування та порадами з практики.
Що таке ексцентриситет у трубопровідній арматурі?
Ексцентриситет — це зміщення осі обертання або елементів арматури відносно центральної осі трубопроводу. На відміну від концентричних пристроїв, де всі компоненти розташовані симетрично, ексцентрикові компоненти навмисно зміщені, щоб досягти кращої герметичності, зменшити зношування або покращити гідравлічні характеристики.
Просте визначення:
Ексцентриситет у арматурі — це конструктивне зміщення робочого елемента (наприклад, диска або затвора) від центральної осі трубопроводу для покращення експлуатаційних характеристик.
Де і чому застосовується ексцентриситет?
У трубопровідній арматурі ексцентриситет зустрічається насамперед у:
- Дискових затворах
- Редукторах труб (перехідниках)
- Клапанах зворотних
- Поворотних заслінках
Використання ексцентриситету обумовлене необхідністю:
- зменшити тертя ущільнень;
- знизити зношування при відкритті/закритті;

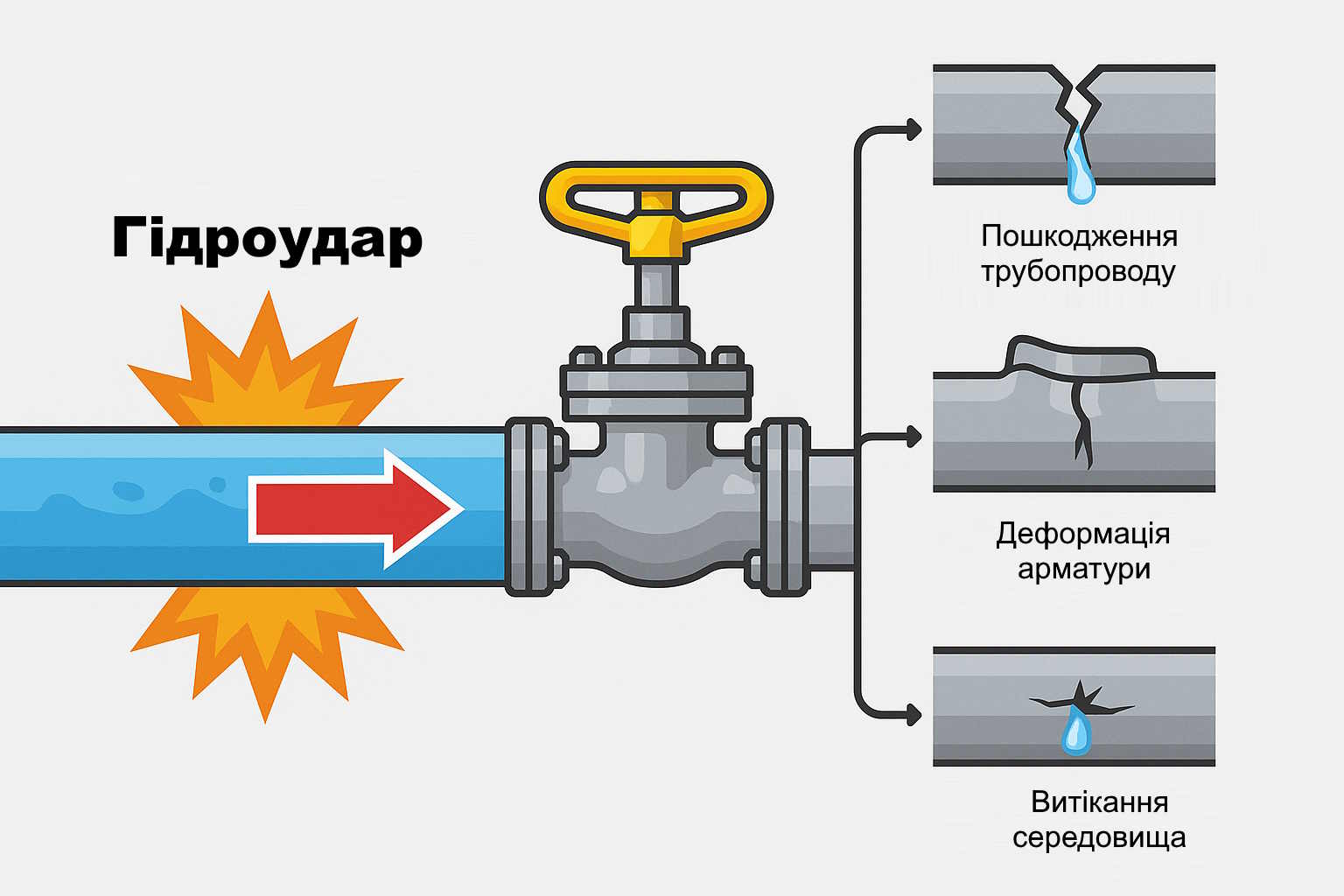

- уникнути гідравлічного удару;
- покращити прохідність потоку;
- забезпечити кращу герметичність.
Скільки буває типів ексцентриситету?
У трубопровідній арматурі найчастіше зустрічаються три типи ексцентриситету:
1. Одноексцентриковий (одноексцентричний)
- Центр обертання диска зміщений по горизонталі від осі труби.
- Часто використовується в недорогих моделях дискових затворів.
- Покращує герметичність у порівнянні з центровим варіантом.
2. Двоексцентриковий (подвійний ексцентриситет)
- Диск зміщений як по горизонталі, так і по вертикалі.
- Підвищена зносостійкість.
- Зниження зусилля при закритті/відкритті.
- Поширений у водопостачанні, водовідведенні, промисловості.
3. Трьохексцентриковий (триексцентричний)
- Окрім двох основних зміщень, присутнє третє — кутове зміщення ущільнювальної поверхні.
- Не створює тертя при відкритті/закритті.
- Ідеальний для агресивних середовищ, високих температур і тиску.
- Висока герметичність класу “А”.
Як ексцентриситет впливає на роботу арматури?
| Критерій | Без ексцентриситету | З ексцентриситетом |
| Герметичність | Посередня, залежить від ущільнень | Вища, навіть при зношених прокладках |
| Зусилля при закритті | Високе через контакт ущільнень | Низьке — диск не торкається ущільнення |
| Зношування деталей | Прискорене | Зменшене |
| Робота при високому тиску | Не рекомендується | Стабільна робота |
| Ціна | Нижча | Вища, але з довшим строком служби |
Приклади використання з практики
✅ Триексцентрикові дискові затвори на ТЕЦ
- Робоче середовище: пара 250°C, тиск — 16 бар.
- Встановлені триексцентрикові затвори DN600.
- Перевага: 5 років без ремонту, стабільна герметичність.
✅ Двоексцентрикові заслінки на станції водоочистки
- Середовище: хлорована вода.
- Діаметр: DN400.
- Перевага: зменшене зусилля відкриття вручну.
✅ Ексцентрикові редуктори в харчовому виробництві
- Використовуються при переході з труби DN100 на DN50.
- Завдяки зміщенню — повний злив без застоїв.
Як правильно вибрати арматуру з ексцентриситетом?
1. Визначте робоче середовище
- Агресивне? → вибирайте трьохексцентрикові моделі.
- Вода або повітря? → двохексцентрикові цілком підходять.
2. Перевірте вимоги по тиску і температурі
- Високий тиск/температура → тільки з ексцентриситетом.
3. Оцініть частоту використання
- Якщо арматура часто відкривається — ексцентриситет зменшить знос.
4. Зверніть увагу на ущільнення
- Краще — метал-метал у триексцентрикових моделях.
Поширені помилки
- Використання центрового затвора для високого тиску — протікання або поломка.
- Ігнорування монтажної орієнтації ексцентрикового редуктора — накопичення повітря або домішок.
- Неправильний підбір ущільнень — не витримують температуру/хімію.
- Заміна триексцентрикових моделей двоексцентриковими в агресивному середовищі — скорочення ресурсу в 2–3 рази.
Ексцентриситет у трубопровідній арматурі — це не просто інженерна хитрість, а потужний інструмент підвищення ефективності, надійності та довговічності обладнання. Використання одно-, дво- або триексцентрикових моделей дозволяє адаптувати арматуру до складних умов експлуатації: високого тиску, температур, агресивних речовин.
Головне, що варто запам’ятати:
- Триексцентрикові затвори — найкращі для критичних умов.
- Двоексцентрикові — ідеальні для води, повітря, середніх навантажень.
- Ексцентрикові редуктори — забезпечують злив без застоїв.
- Грамотний підбір економить тисячі гривень на обслуговуванні.
Обираючи арматуру, завжди враховуйте умови експлуатації, і не бійтеся платити більше за технічну досконалість — вона окупиться у вигляді стабільної роботи на роки.
