Дисковий затвор — це важливий вид трубопровідної арматури, який використовується для регулювання і перекриття потоку робочого середовища в системах різного призначення.
Його основне завдання полягає в контролі обсягу потоку рідини або газу всередині трубопроводу, що дозволяє ефективно керувати тиском і кількістю робочої речовини.
Завдяки своїй універсальності та компактній конструкції, дисковий затвор став незамінним елементом сучасних трубопровідних систем.
Конструкція і принцип дії дискового затвора

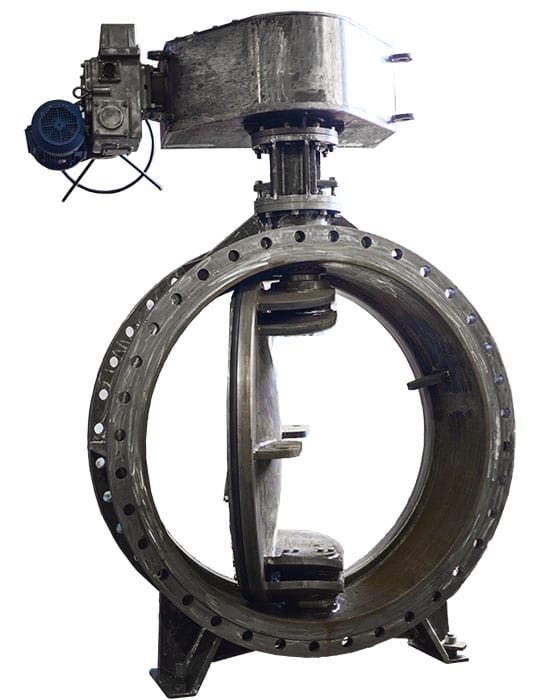

Дисковий затвор складається з корпусу, запірного елемента у вигляді диска і важеля управління, який може бути механічним або автоматичним. Свою назву цей вид арматури отримав завдяки особливій формі запірного елемента — диска, який обертається навколо осі, відкриваючи або перекриваючи прохідний отвір трубопроводу. Коли диск знаходиться в перпендикулярному положенні до потоку, він повністю блокує проходження середовища, а при повороті на 90 градусів потік відновлюється.
Застосування дискових затворів
Завдяки надійній і міцній конструкції, дискові затвори знаходять застосування в різних галузях промисловості. Вони широко використовуються на підприємствах хімічної, нафтової, металургійної промисловості, де арматура повинна витримувати агресивні потоки і високі температури. Вироби з нержавіючої сталі забезпечують високу стійкість до корозії, що дозволяє експлуатувати їх в умовах агресивних середовищ. Крім того, дискові затвори активно застосовуються в побутових системах — на паропроводах, газопроводах і водопроводах, що дозволяє забезпечувати стабільну роботу комунальних мереж.
Різновиди дискових затворів
Для підвищення ефективності роботи та адаптації до різних умов експлуатації інженери заводу «Адмірал» розробили декілька модифікацій дискових затворів:

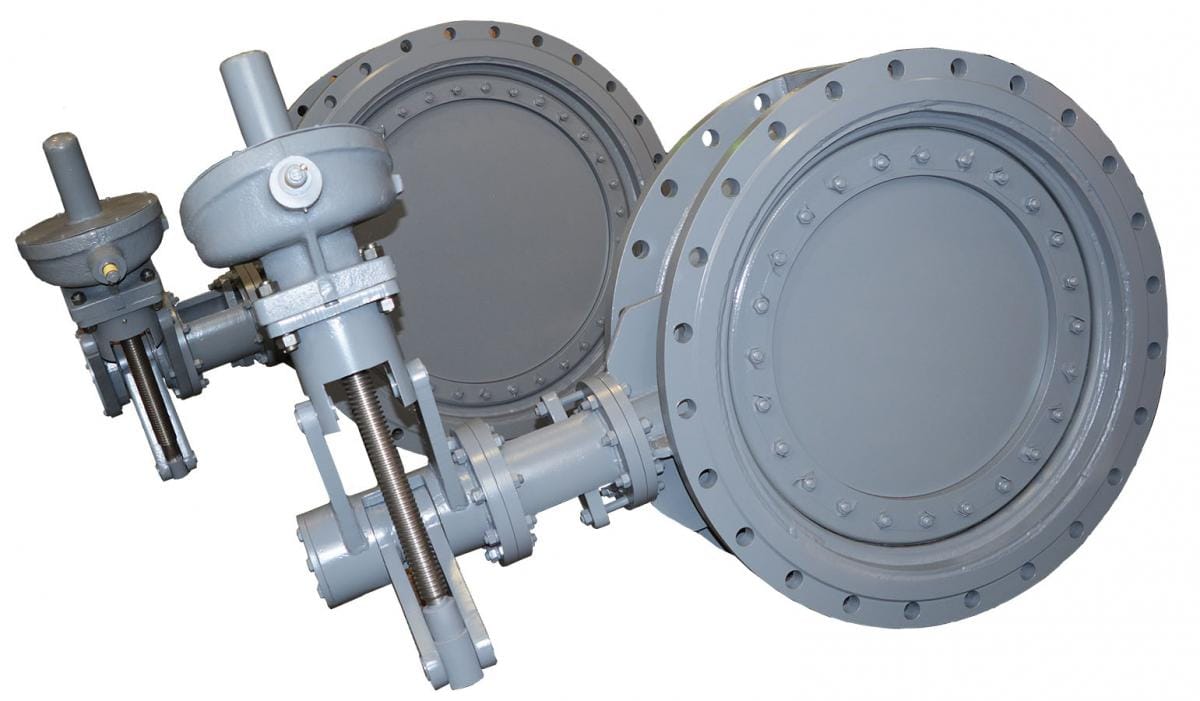

Затвори з двома і трьома ексцентриситетами. Завдяки ексцентриситету конструкція забезпечує більш щільне прилягання запірного елемента до ущільнювача, що дозволяє зменшити знос та покращити герметичність.
Затвори з фланцевим і зварним з’єднанням. Фланцеве з’єднання дозволяє легко монтувати і демонтувати затвор для технічного обслуговування, тоді як зварне з’єднання забезпечує максимальну герметичність, але не підходить для пожежонебезпечних об’єктів через складність демонтажу.
Клас герметичності та типи ущільнювачів
Дискові затвори можуть мати різний клас герметичності, що залежить від типу ущільнювача. Ущільнення може бути металевим (метал по металу), ламінарним або м’яким. Кожен тип ущільнювача підходить для різних умов:
Метал по металу забезпечує високу термостійкість, що підходить для систем з високими температурами і тиском.
Ламінарне ущільнення дозволяє уникати витоків в умовах середнього тиску і забезпечує надійну герметичність.
М’яке ущільнення має високу герметичність і підходить для побутових систем або систем з невисоким тиском, забезпечуючи ефективну роботу в широкому діапазоні умов.
Переваги використання дискових затворів
Дискові затвори мають низку переваг, завдяки яким вони стали популярними на ринку трубопровідної арматури:
Вони дозволяють ефективно дроселювати робочий потік, що забезпечує гнучкість у регулюванні обсягу середовища.
Високий рівень герметичності знижує ймовірність витоків, що особливо важливо для систем з агресивними середовищами.
Простота встановлення та обслуговування завдяки невеликій масі і компактним розмірам, що дозволяє використовувати затвори навіть у важкодоступних місцях.
Низький опір потоку знижує енергозатрати, що особливо важливо для систем з високою швидкістю потоку.
Можливість автоматизації управління за допомогою електропривода, що дозволяє інтегрувати затвори у сучасні автоматизовані системи контролю.
Конструкція запобігає утворенню засмічень і відкладень, що продовжує термін служби і знижує необхідність у технічному обслуговуванні.
Принципи вибору дискових затворів
При виборі дискового затвора необхідно враховувати декілька ключових параметрів. Одним з головних факторів є матеріал виготовлення корпусу та запірного елемента, оскільки від цього залежить стійкість до корозії і можливість роботи в агресивному середовищі. Важливо також враховувати тип ущільнювача, робочий тиск, температурний режим та діаметр трубопроводу. Підбір затвора відповідно до цих параметрів забезпечує стабільну і тривалу роботу всієї системи.
Дискові затвори від заводу «Адмірал»
Завод «Адмірал» спеціалізується на виготовленні високоякісних дискових затворів, що відповідають вимогам українських і європейських стандартів якості. Завод забезпечує повний цикл виробництва, від вибору сировини до тестування готових виробів, що дозволяє гарантувати високу надійність і довговічність продукції. Продукція від заводу «Адмірал» знаходить застосування в різних галузях, включаючи промислові підприємства, житлово-комунальні мережі та об’єкти з підвищеними вимогами до безпеки.
Кожен виріб проходить строгий контроль якості, що дозволяє заводу забезпечити клієнтів надійною арматурою, здатною витримувати навіть найскладніші умови експлуатації. У зручному каталозі продукції клієнти можуть знайти детальну інформацію про технічні характеристики, що полегшує вибір необхідного обладнання.
Завдяки багаторічному досвіду і високій кваліфікації інженерів, завод «Адмірал» пропонує оптимальні рішення для різних систем трубопроводів, забезпечуючи клієнтам впевненість у стабільності та безпеці своїх технологічних процесів.
