Зворотні клапани є важливим елементом в інфраструктурі систем водопостачання та водовідведення, особливо в промислових масштабах. Їх основна функція полягає у запобіганні зворотному потоку рідини, що забезпечує стабільність і безпеку роботи всієї системи. У даній статті ми розглянемо важливість зворотних клапанів, їхню роль у промислових системах водопостачання, типи клапанів і ключові моменти при їх монтажі та експлуатації.
Функціональне призначення зворотних клапанів
Основною функцією зворотного клапана є пропускання потоку рідини тільки в одному напрямку і автоматичне запобігання його поверненню у разі зміни тиску чи інших зовнішніх умов. Це особливо важливо у випадках, коли система працює під високим тиском або за наявності декількох напрямків руху рідини. Зворотний клапан запобігає забрудненню системи, виникненню аварійних ситуацій та знижує ризик поломки обладнання.
У промислових системах водопостачання зворотні клапани відіграють кілька важливих ролей:
– Захист насосів від зворотного потоку, що може пошкодити їх.
– Підтримка стабільності тиску у системі.
– Запобігання зворотному потоку у випадку аварійного зупинення насосів.
– Захист від гідроударів, що можуть виникати внаслідок різких змін тиску у системі.
Типи зворотних клапанів, що використовуються у промислових системах водопостачання
У промислових системах водопостачання застосовуються різні типи зворотних клапанів залежно від умов експлуатації, робочого тиску та характеристик рідини. Найпоширенішими є:

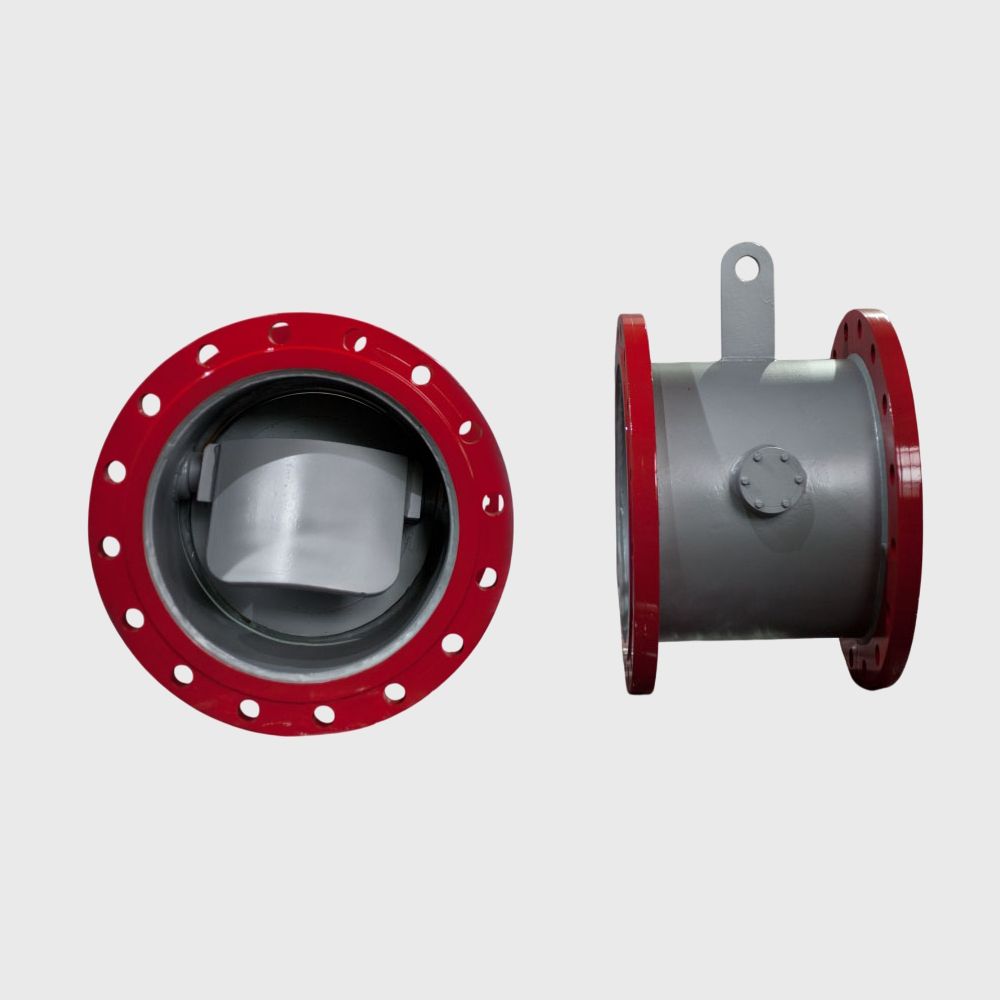

Поворотні зворотні клапани
Поворотні клапани мають диск, який відкривається під тиском потоку води і закривається, коли потік припиняється або починається зворотний рух. Вони добре підходять для систем, де важливо мінімізувати втрати тиску і де рух води постійний. Вони часто використовуються у великих водопроводах та промислових насосних станціях.
Клапани подвійного диска
Клапани подвійного диска є компактнішими, ніж поворотні, і використовуються в системах з обмеженим простором. Вони забезпечують швидке закриття при зміні напрямку потоку, що робить їх ефективними у системах з високою швидкістю руху води.
Пружинні зворотні клапани
Цей тип клапана має пружину, яка забезпечує швидке повернення диска у початкове положення після зупинки потоку. Пружинні клапани є надійними та стійкими до гідроударів, що робить їх придатними для використання в умовах високого тиску.
Кульові зворотні клапани
Ці клапани мають кульку як елемент, що відкриває та закриває потік. Вони широко застосовуються в системах, де можлива наявність забруднень або твердих часток у воді, оскільки кулькові клапани легко справляються з такими умовами.
Переваги використання зворотних клапанів у промислових системах
Застосування зворотних клапанів у промислових системах водопостачання забезпечує кілька ключових переваг:
– Безпека: Зворотні клапани захищають систему від раптових аварійних зупинок насосів або іншого обладнання, запобігаючи зворотному потоку, який може призвести до поломок.
– Ефективність: Завдяки запобіганню зворотного руху рідини, зворотні клапани зменшують енергетичні витрати на підтримання потрібного тиску у системі.
– Захист від гідроударів: Клапани запобігають гідроударам, які можуть пошкодити труби і з’єднання при різких змінах тиску.
– Надійність: Використання зворотних клапанів збільшує довговічність системи водопостачання, знижуючи знос елементів та підвищуючи надійність роботи всієї системи.
4. Ключові аспекти монтажу та обслуговування
Для забезпечення ефективної роботи зворотних клапанів важливо дотримуватися кількох ключових правил при їх монтажі та експлуатації:
– Правильне встановлення: Зворотні клапани слід встановлювати у відповідності з напрямком потоку рідини, що вказується на корпусі клапана. Неправильне встановлення може призвести до його неправильної роботи.
– Регулярне технічне обслуговування: Зворотні клапани повинні піддаватися періодичному огляду та очищенню, особливо у системах, де можлива наявність забруднень або осадів.
– Вибір відповідного типу клапана: Вибір зворотного клапана має базуватися на характеристиках рідини (наявність забруднень, температура, тиск), а також на вимогах системи щодо продуктивності.
Відповіді на найпопулярніші запитання про зворотні клапани
Що таке зворотний клапан і яка його основна функція?
Зворотний клапан — це пристрій, що дозволяє рідині рухатися лише в одному напрямку. Його основна функція — запобігти зворотному потоку рідини, що може пошкодити обладнання або викликати нестабільність у системі.
Які типи зворотних клапанів використовуються у промислових системах водопостачання?
Основні типи зворотних клапанів включають: Поворотні зворотні клапани, клапани подвійного диска, пружинні зворотні клапани, кулькові зворотні клапани.
У чому полягають переваги зворотних клапанів у промислових системах?
Зворотні клапани забезпечують безпеку системи, запобігають гідроударам, знижують енергетичні витрати, збільшують довговічність системи та захищають насоси від поломок.
Як правильно обслуговувати зворотний клапан?
Регулярне технічне обслуговування включає періодичний огляд та очищення клапанів від можливих забруднень і осадів. Важливо також перевіряти правильність роботи клапана і замінювати зношені частини.
Які фактори потрібно враховувати при виборі зворотного клапана?
Вибір зворотного клапана залежить від кількох факторів: Характеристики рідини (наявність забруднень, температура, тиск), вимоги до продуктивності та надійності системи, рівень тиску та швидкість потоку в системі.
Чи потрібно зворотні клапани обслуговувати частіше в умовах промислових систем?
Так, у промислових системах, особливо де є високий тиск або забруднена вода, зворотні клапани потребують регулярного огляду, щоб уникнути збоїв у роботі та забезпечити їхню надійність.
Які проблеми можуть виникнути через відсутність зворотного клапана?
Відсутність зворотного клапана може призвести до: Пошкодження насосів через зворотний потік, нестабільності тиску в системі, виникнення аварійних ситуацій через гідроудари.
Як зворотні клапани захищають систему від гідроударів?
Зворотні клапани запобігають різким змінам потоку і тиску, зменшуючи ризик гідроударів, що можуть пошкодити труби та обладнання в системі водопостачання.
Чи можна використовувати один тип зворотного клапана для всіх промислових систем?
Ні, кожна система водопостачання має свої особливості, тому вибір зворотного клапана повинен базуватися на умовах експлуатації, тиску, швидкості потоку та характеристиках рідини.
Які заходи необхідно вживати для забезпечення тривалої роботи зворотних клапанів?
Забезпечення тривалої роботи клапанів включає правильне встановлення відповідно до напрямку потоку, регулярне технічне обслуговування та вибір матеріалів, стійких до впливу середовища (вода, тиск, температура).
Зворотні клапани відіграють важливу роль у промислових системах водопостачання, забезпечуючи безпеку, стабільність і ефективність їх роботи. Правильний вибір типу клапана, його монтаж та регулярне обслуговування є ключовими факторами, що впливають на надійність та довговічність системи. У сучасних промислових умовах важливо не тільки забезпечити ефективну роботу системи водопостачання, але й захистити її від можливих аварій та поломок, що можуть призвести до значних втрат і збитків. Зворотні клапани є невід’ємною частиною цієї безпеки.
