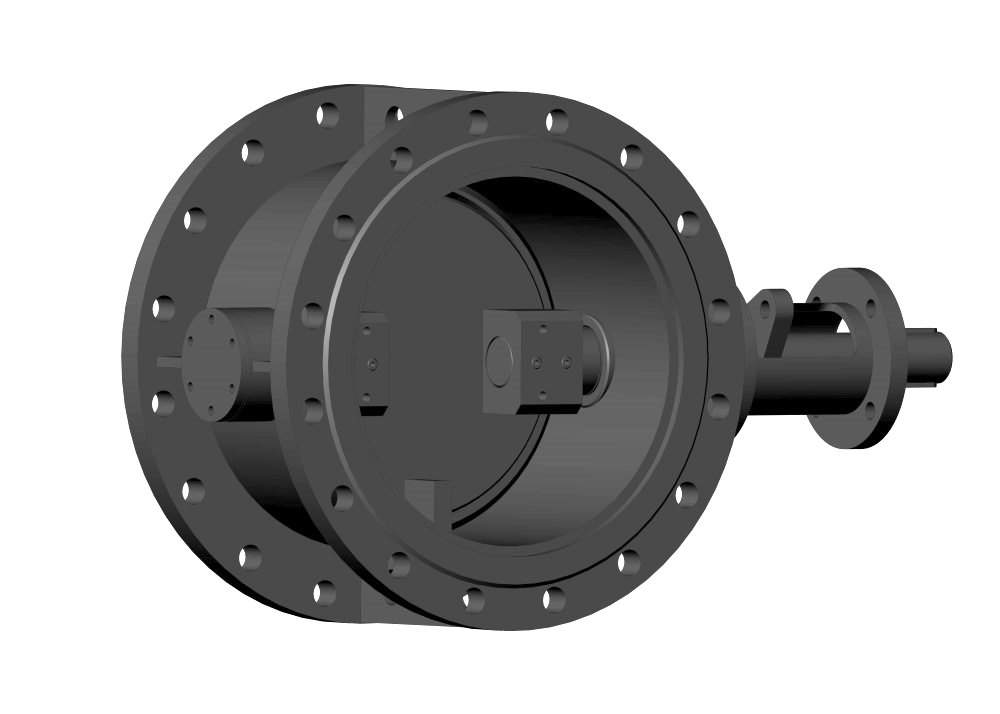

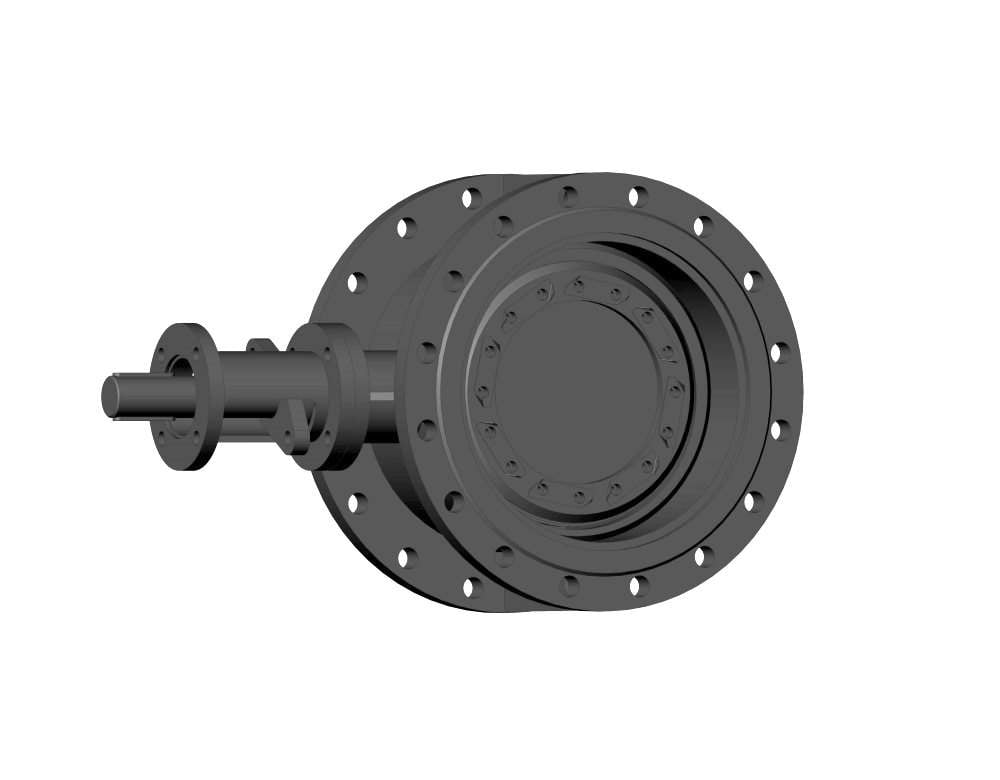

Застосування

Призначені для встановлення як запірний пристрій на трубопроводах, що транспортують рідкі та газоподібні середовища. Затвори дискові з ламінальним ущільненням спроектовані для роботи при високих температурах та підвищеній агресивності робочого середовища. Застосовуються у хімічній та теплоенергетичній промисловості, водопостачанні, нафтогазопроводах.

Затвори арматурного заводу «Адмірал» виготовляються за технічними умовами, стандартами ДСТУ, СТ ЦКБА, EN та конструкторської документації.
Продукцію сертифіковано на відповідність вимогам стандартів.
Кожен затвор дисковий поворотний проходить контроль якості та випробування.

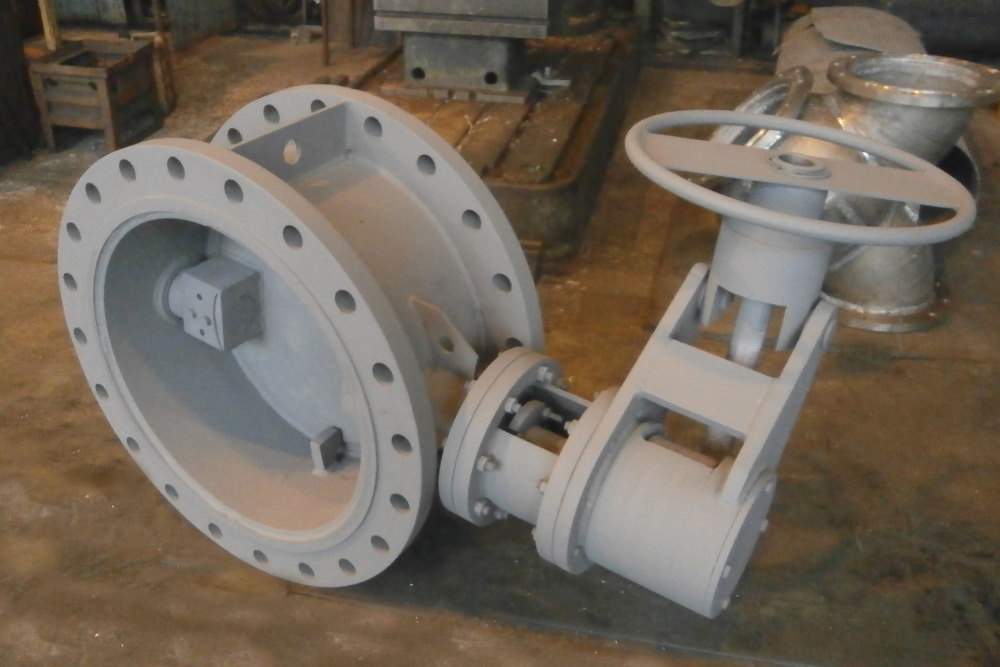

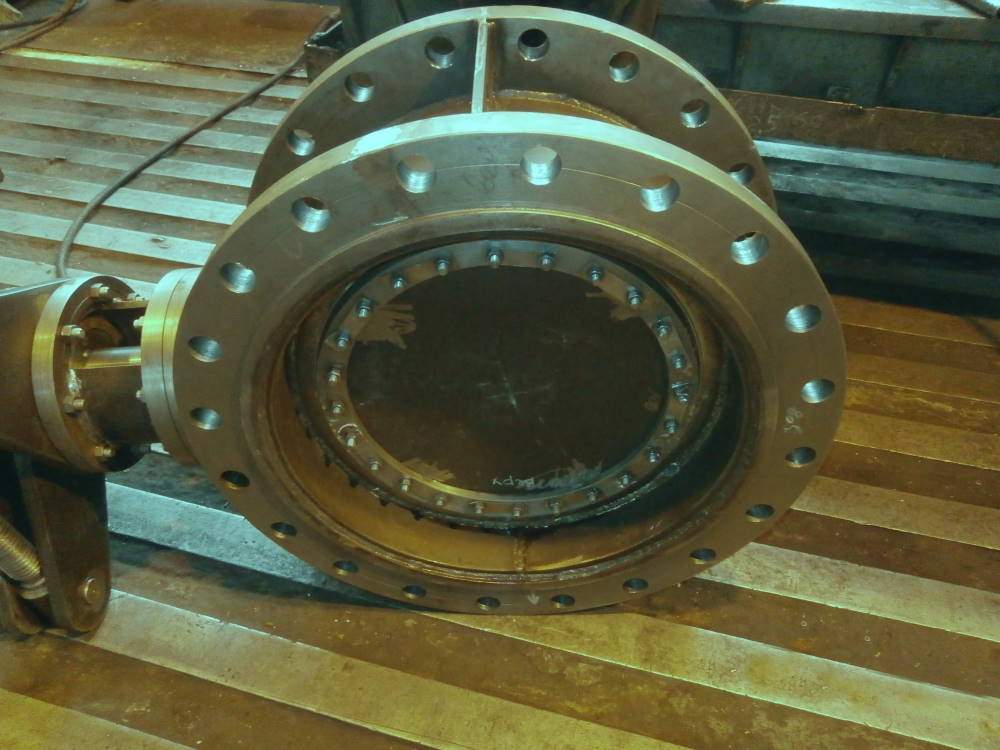

Переваги

— Затвори виробництва арматурного заводу «Адмірал» виконані у зварному корпусі із стандартною будівельною довжиною по ДСТУ ISO 5752.
— Профільований диск та зміщена вісь знижують втрати на місцевий опір у затворах, що збільшує коефіцієнт пропускної здатності.
— Конструкція триексцентрикових затворів виробництва арматурного заводу «Адмірал» забезпечує якісний контакт між ущільнювальними поверхнями корпусу та диска, та мінімальне механічне зношування ущільнювальних поверхонь та відсутність протікань по затвору в обох напрямках..
— Ламінальне кільце ущільнення в триексцентрикових затворах виконане з кілець нержавіючої сталі та пароніту (можливе виготовлення з термографіту або фторопласту).
— Герметичність у затворі по відношенню до зовнішнього середовища забезпечується сальниковим ущільненням та прокладкою корпус-кришка.
— Підшипники ковзання, встановлені на валу затворів, істотно зменшують крутний момент і навантаження на приводах затворів..

Характеристики

Номінальний діаметр, DN	150…2400 мм
Номінальний тиск, PN	0,25…2,5 МПа
Клас герметичності по ДСТУ EN 12266	А, B, C, D (обмовляється при замовленні)
Приєднання до трубопроводу	фланцеве по ДСТУ ISO 7005-1 або під приварку
Будівельна довжина	по ДСТУ ISO 5752
Монтажне положення	Горизонтальна вісь обертання диска
Гарантійне напрацювання	1500 циклів (при використанні ЗІП)
Гарантійний термін експлуатації	12 місяців від дня введення в експлуатацію, але не більше 18 місяців від дня відвантаження з підприємства-виробника

Матеріали

№	Найменування деталі	Матеріал
№	Найменування деталі	вик. Ст20	вик. ХЛ	вик. нж*
1	Корпус	Ст20	09Г2С	08Х18Н10Т/10Х17Н13М2T
2	Диск	Ст20	09Г2С	08Х18Н10Т/10Х17Н13М2T
3	Ущільнення у корпусі	Наплавка нержавіюча зносостійка
4	Ущільнення на диску	Складова кільце ламінальне 08Х18Н10+пароніт /10Х17Н13М2+PTFE
5	Вал, вісь	20Х13 з термообробкою/10Х17Н13М2 (AISI 316)
6	Ущільнення валу, вісі**	Сальникова набивка з ТРГ
7	Підшипник ковзання	БрАЖНМц10-3-1,5
8	Редуктор	Ст20	09Г2С	Ст20
9	Черв’як/шпиндель	20Х13
Кріпильні деталі		Ст35
Прокладки***		із листа ТРГ
Кліматичне виконання ДСТУ 15150		У (-40…+40°С)	ХЛ (-60…+40°С)	У (-40…+40°С)
Температура робочого середовища		-40°С…+300°С	-60°С…+250°С	-40°С…+300°С

* у нержавіючому виконанні ребра жорсткості та фланці виготовляються зі Ст20, з нержавіючою наплавкою ущільнювальних поверхонь фланця. На вимогу замовника можливе виготовлення ребер жорсткості та фланців із нержавіючої сталі.

** при температурі робочого середовища від -40°С до 250°С застосовується сальникова набивка АП-31.

*** при температурі робочого середовища від -40°С до 150°С застосовується прокладки з пароніту.

Креслення

Розміри

DN, мм	PN, МПа	Таблична фігура	Позначення КД	Н, мм	h, мм	L, мм***	В, мм	D1, мм*	d, мм*	n, шт.*	Маса, кг* фланцеві приварювання
150	1,0	32с310нж 32с910нж	АА99010-0150	280	140	210 (250)	510	240	22	8	110 (99)
	1,6	32с316нж 32с916нж	АА99070-0150	280	140	210 (250)	510	240	22	8	110 (99)
	2,5	32с330нж 32с930нж	АА99025-0150	300	150	210 (250)	530	250	26	8	117 (106)
200	1,0	32с310нж 32с910нж	АА99010-0200	335	178	230 (250)	565	295	22	8	117 (106)
	1,6	32с316нж 32с916нж	АА99070-0200	335	178	230 (250)	565	295	22	12	117 (106)
	2,5	32с330нж 32с930нж	АА99025-0200	360	180	230 (250)	590	310	26	12	130 (117)
250	1,0	32с310нж 32с910нж	АА99010-0250	390	195	210 (300)	620	350	22	12	130 (111)
	1,6	32с316нж 32с916нж	АА99070-0250	405	203	250 (300)	625	355	26	22	135 (122)
	2,5	32с330нж 32с930нж	АА99025-0250	425	213	250 (300)	645	370	30	12	145 (131)
300	1,0	32с310нж 32с910нж	АА99010-0300	440	220	220 (350)	670	400	22	12	131 (116)
	1,6	32с316нж 32с916нж	АА99070-0300	460	230	270 (350)	690	410	26	12	153 (127)
	2,5	32с330нж 32с930нж	АА99025-0300	485	243	270 (350)	715	430	30	16	159 (139)
350	1,0	32с310нж 32с910нж	АА99010-0350	500	250	290 (375)	730	460	22	16	152 (116)
	1,6	32с316нж 32с916нж	АА99070-0350	520	260	290 (375)	750	470	26	16	172 (132)
	2,5	32с330нж 32с930нж	АА99025-0350	550	275	290 (375)	780	490	33	16	198 (148)
400	0,63	32с306нж 32с906нж	АА99006-0400	535	268	240 (400)	765	495	22	16	142 (127)
400	1,0	32с310нж 32с910нж	АА99010-0400	565	283	240 (400)	795	515	26	16	185 (149)
	1,6	32с316нж 32с916нж	АА99070-0400	580	290	310 (400)	810	525	30	16	213 (161)
	2,5	32с330нж 32с930нж	АА99025-0400	610	305	310 (400)	840	550	33	16	242 (169)
500	0,63	32с306нж 32с906нж	АА99006-0500	640	320	275 (450)	870	600	22	16	240 (219)
	1,0	32с310нж 32с910нж	АА99010-0500	670	335	275 (450)	900	620	26	20	228 (217)
	1,6	32с316нж 32с916нж	АА99070-0500	710	355	350 (450)	940	650	33	20	346 (250)
	2,5	32с530нж 32с930нж	АА99025-0500	730	365	350 (450)	960	660	39	20	493 (268)
600	0,63	32с306нж 32с906нж	АА99006-0600	755	378	300 (600)	985	705	26	20	320 (334)
	1,0	32с310нж 32с910нж	АА99010-0600	780	390	300 (600)	1010	725	30	20	383 (373)
	1,6	32с516нж 32с916нж	АА99070-0600	840	420	390 (600)	1070	770	39	20	585 (521)
	2,5	32с530нж 32с930нж	АА99025-0600	840	420	390 (600)	1070	770	39	20	774 (726)
700	0,25	32с308нж 32с908нж	АА99074-0700	860	430	325 (675)	1090	810	26	24	310 (336)
	0,63	32с306нж 32с906нж	АА99006-0700	860	430	325 (675)	1090	810	26	24	325 (423)
	1,0	32с510нж 32с910нж	АА99010-0700	895	448	325 (675)	1275	840	30	24	664 (621)
	1,6	32с516нж 32с916нж	АА99070-0700	910	455	430 (675)	1290	840	39	24	736 (650)
	2,5	32с530нж 32с930нж	АА99025-0700	960	480	430 (675)	1340	875	45	24	1098 (1008)
800	0,25	32с308нж 32с908нж	АА99074-0700	975	488	350 (750)	1205	920	30	24	555 (479)
	0,63	32с306нж 32с906нж	АА99006-0700	975	488	350 (750)	1355	920	30	24	607 (565)
	1,0	32с510нж 32с910нж	АА99010-0800	1010	505	350 (750)	1390	950	33	28	717 (676)
	1,6	32с516нж 32с916нж	АА99070-0800	1020	510	470 (750)	1400	950	39	24	898 (751)
	2,5	32с530нж 32с930нж	АА99025-0800	1075	538	470 (750)	1455	990	45	24	1227 (1228)
900	0,25	32с508нж 32с908нж	АА99074-0900	1075	538	375 (800)	1475	1020	30	24	892 (854)
	0,63	32с506нж 32с906нж	АА99006-0900	1075	538	375 (800)	1475	1020	30	28	978 (978)
	1,0	32с510нж 32с910нж	АА99010-0900	1110	555	375 (800)	1510	1050	33	28	1063 (1041)
	1,6	32с516нж 32с916нж	АА99070-0900	1120	560	510 (800)	1520	1050	39	28	1429 (1190)
	2,5	32с530нж 32с930нж	АА99025-0900	1185	593	510 (800)	1585	–	–	–	(1896)
1000	0,25	32с508нж 32с908нж	АА99074-1000	1175	588	400 (800)	1555	1120	30	28	1066 (1074)
	0,63	32с506нж 32с906нж	АА99006-1000	1175	588	400 (800)	1555	1120	30	28	1170 (1213)
	1,0	32с510нж 32с910нж	АА99010-1000	1220	610	400 (800)	1600	1160	33	28	1216 (1216)
	1,6	32с516нж 32с916нж	АА99070-1000	1255	628	550 (800)	1635	1170	45	28	1700 (1412)
1000	2,5	32с530нж 32с930нж	АА99025-1000	1315	658	(800)	1945	–	–	–	(2218)
1200	0,25	32с508нж 32с908нж	АА99074-1200	1375	688	450 (850)	1755	1320	30	32	1410 (1450)
	0,63	32с506нж 32с906нж	АА99006-1200	1400	700	450 (850)	1780	1340	33	32	1613 (1590)
	1,0	32с510нж 32с910нж	АА99010-1200	1455	728	450 (850)	1835	1380	39	32	2119 (2253)
	1,6	32с516нж 32с916нж	АА99070-1200	1485	743	630 (850)	1865	1390	52	32	2872 (2384)
	2,5	32с530нж 32с930нж	АА99025-1200	1525	763	(850)	2155	–	–	–	(2623)
1400	0,25	32с508нж 32с908нж	АА99074-1400	1575	788	500 (1000)	1955	1520	30	36	2301 (2450)
	0,63	32с506нж 32с906нж	АА99006-1400	1620	810	500 (1000)	2000	1560	33	36	2609 (2600)
	1,0	32с510нж 32с910нж	АА99010-1400	1675	838	500 (1000)	2055	1590	45	36	3200 (3098)
1600	0,25	32с508нж 32с908нж	АА99074-1600	1785	893	550 (1000)	2165	1730	30	40	2570 (2727)
	0,63	32с506нж 32с906нж	АА99006-1600	1820	910	550 (1000)	2200	1760	33	40	2848 (3072)
	1,0	32с510нж 32с910нж	АА99010-1600	1915	958	550 (1000)	2295	1820	52	40	4515 (3798)
1800	0,25	32с508нж 32с908нж	АА99074-1800	1985	993	600 (1000)	2365	1930	30	44	2637 (2903)
1800	0,63	32с506нж 32с906нж	АА99006-1800	2045	1023	870 (1000)	2675	1970	39	44	3533 (3360)
2000	0,25	32с508нж 32с908нж	АА99074-2000	2190	1095	650 (1000)	2790	2130	30	48	4840 (4680)
2200	0,25	32с508нж 32с908нж	АА99074-2200	2405	1203	750 (1050)	3005	2340	33	52	5400 (5325)
2400	0,25	32с508нж 32с908нж	АА99074-2400	2605	1303	900 (1100)	3305	2540	33	56	6100 (5786)

* розміри фланців наведені відповідно до ДСТУ ISO 7005-1.

** маса, наведена в таблиці, є теоретичною і може деякою мірою відрізнятись від фактичної.

*** будівельна довжина в дужках для виконання «під приварювання».

Електропривод

DN, мм	PN, МПа	Махов/Редук	Тип приєднання		Макс. крутний момент, Нм	Число обертів втулки відкр./закр.	Електропривід
DN, мм	PN, МПа	Махов/Редук	ЦКБА	ISO	Макс. крутний момент, Нм	Число обертів втулки відкр./закр.	Адмірал	AUMA
150	1,0	+/+	А	F10	60	20	Н-А-05	SA 10.2
	1,6	+/+	А	F10	60	20	Н-А-05	SA 10.2
	2,5	+/+	А	F10	60	20	Н-А-05	SA 10.2
200	1,0	+/+	А	F10	60	20	Н-А-05	SA 10.2
	1,6	+/+	А	F10	100	20	Н-А-11	SA 10.2
	2,5	+/+	А	F10	100	20	Н-А-11	SA 10.2
250	1,0	+/+	А	F10	100	20	Н-А-11	SA 10.2
	1,6	+/+	А	F10	100	20	Н-А-11	SA 10.2
	2,5	+/+	А	F10	100	20	Н-А-11	SA 10.2
300	1,0	+/+	А	F10	100	20	Н-А-11	SA 10.2
	1,6	+/+	А	F10	100	20	Н-А-11	SA 10.2
	2,5	+/+	Б	F14	250	45	Н-Б-03	SA 14.2
350	1,0	+/+	А	F10	100	20	Н-А-11	SA 10.2
	1,6	+/+	А	F10	100	20	Н-А-11	SA 10.2
	2,5	+/+	Б	F14	250	45	Н-Б-03	SA 14.2
400	0,63	+/+	А	F10	100	20	Н-А-11	SA 10.2
400	1,0	+/+	А	F10	100	20	Н-А-11	SA 10.2
400	1,6	+/+	Б	F14	250	45	Н-Б-03	SA14.2
400	2,5	+/+	Б	F14	250	45	Н-Б-03	SA14.2
500	0,63	+/+	А	F10	100	20	Н-А-11	SA 10.2
	1,0	+/+	Б	F14	250	45	Н-Б-03	SA 14.2
	1,6	+/+	Б	F14	250	45	Н-Б-03	SA 14.2
	2,5	-/+	В	F16	630	75	Н-В-03	SA 16.2
600	0,63	+/+	Б	F14	250	45	Н-Б-03	SA 14.2
	1,0	+/+	Б	F14	250	45	Н-Б-03	SA 14.2
	1,6	-/+	В	F16	630	75	Н-В-03	SA 16.2
	2,5	-/+	В	F25	1000	75	Н-В-16	GK 25.2+SA 14.2
700	0,25	+/+	Б	F14	250	45	Н-Б-03	SA 14.2
	0,63	+/+	Б	F14	250	45	Н-Б-03	SA 14.2
	1,0	-/+	В	F16	630	75	Н-В-03	SA 16.2
	1,6	-/+	В	F16	630	75	Н-В-03	SA 16.2
	2,5	-/+	В	F25	1000	75	Н-В-16	GK 25.2+SA 14.2
800	0,25	+/+	Б	F14	250	45	Н-Б-03	SA 14.2
	0,63	+/+	Б	F14	250	45	Н-Б-03	SA 14.2
	1,0	-/+	В	F16	630	75	Н-В-03	SA 16.2
	1,6	-/+	В	F25	1000	75	Н-В-16	GK 25.2+SA 14.2
	2,5	-/+	Г	F30	2500	95	Н-Г-03	GK 30.2+SA 14.6
900	0,25	-/+	В	F16	630	75	Н-В-03	SA 16.2
	0,63	-/+	В	F25	1000	75	Н-В-16	GK 25.2+SA 14.2
	1,0	-/+	В	F25	1000	75	Н-В-16	GK 25.2+SA 14.2
	1,6	-/+	Г	F30	2500	95	Н-Г-03	GK 30.2+SA 14.6
	2,5	-/+	Г	F30	2500	95	Н-Г-03	GK 30.2+SA 14.6
1000	0,25	-/+	В	F16	630	75	Н-В-03	SA 16.2
	0,63	-/+	В	F16	630	75	Н-В-03	SA 16.2
	1,0	-/+	В	F25	1000	75	Н-В-16	GK 25.2+SA 14.2
	1,6	-/+	Г	F30	2500	95	Н-Г-03	GK 30.2+SA 14.6
	2,5	-/+	Г	F30	2500	95	Н-Г-03	GK 30.2+SA 14.6
1200	0,25	-/+	В	F16	630	75	Н-В-03	SA 16.2
	0,63	-/+	В	F25	1000	75	Н-В-16	GK 25.2+SA 14.2
	1,0	-/+	Г	F30	2500	95	Н-Г-03	GK 30.2+SA 14.6
	1,6	-/+	Г	F30	2500	95	Н-Г-03	GK 30.2+SA 14.6
	2,5	-/+	Г	F30	2500	95	Н-Г-03	GK 30.2+SA 14.6
1400	0,25	-/+	В	F25	1000	75	Н-В-16	GK 25.2+SA 14.2
	0,63	-/+	Г	F30	2500	95	Н-Г-03	GK 30.2+SA 14.6
	1,0	-/+	Г	F30	2500	95	Н-Г-03	GK 30.2+SA 14.6
1600	0,25	-/+	В	F25	1000	75	Н-В-16	GK 25.2+SA 14.2
	0,63	-/+	Г	F30	2500	95	Н-Г-03	GK 30.2+SA 14.6
	1,0	-/+	Г	F30	2500	95	Н-Г-03	GK 30.2+SA 14.6
1800	0,25	-/+	Г	F30	2500	95	Н-Г-03	GK 30.2+SA 14.6
1800	0,63	-/+	Г	F30	2500	95	Н-Г-03	GK 30.2+SA 14.6
2000	0,25	-/+	Г	F30	2500	95	Н-Г-03	GK 30.2+SA 14.6
2200	0,25	-/+	Г	F30	2500	95	Н-Г-03	GK 30.2+SA 14.6
2400	0,25	-/+	Г	F30	2500	95	Н-Г-03	GK 30.2+SA 14.6

Поставка

Комплектність

У комплект поставки входять: дисковий поворотний затвор, паспорт, експлуатаційна документація. На вимогу замовника затвори дискові поворотні додатково можуть комплектуватися відповідними фланцями, прокладками, кріпленням (для нерж. виконання: Ст35 – стандартне виконання, нж – опція), електроприводами.

ТОВ «Арматурний завод «Адмірал»

Затвор дисковий з ламінальним ущільненням 3-х ексцентриковий

Застосування

Переваги

Характеристики

Матеріали

Креслення

Розміри

Електропривод

Поставка

Опис

Замовте проектування згідно індивідуальних параметрів Вашого трубопровіду
