Застосування

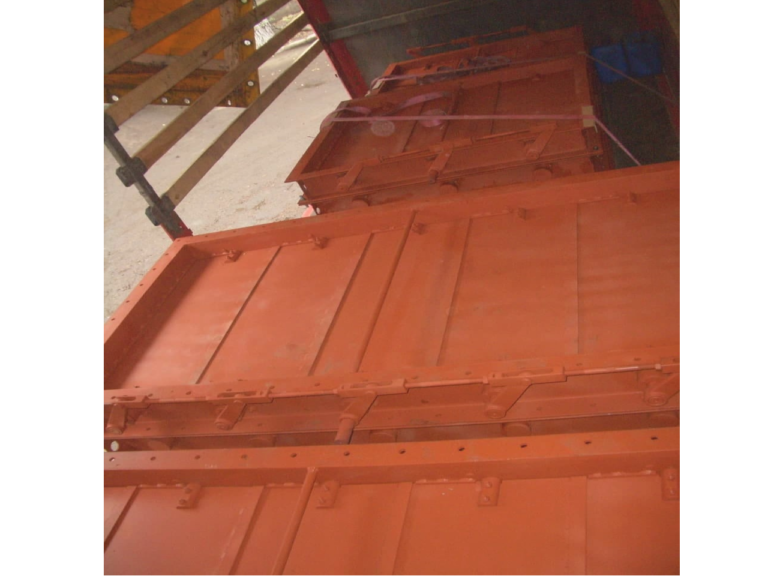

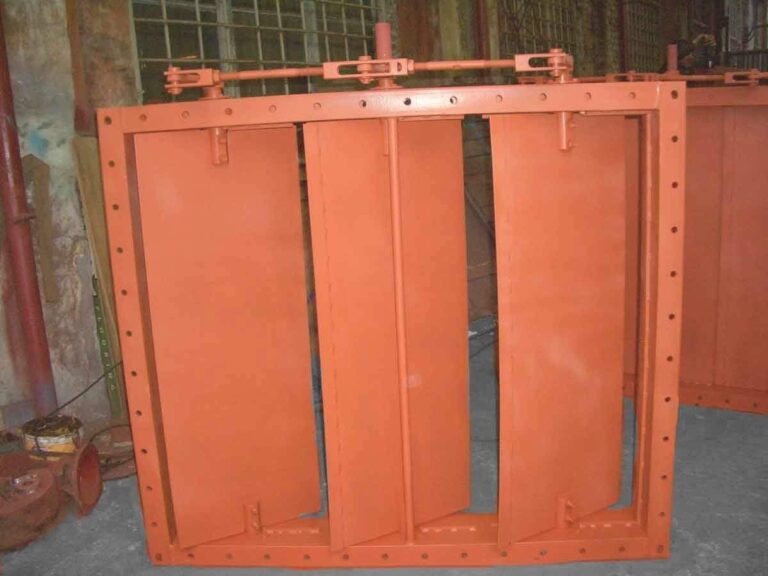

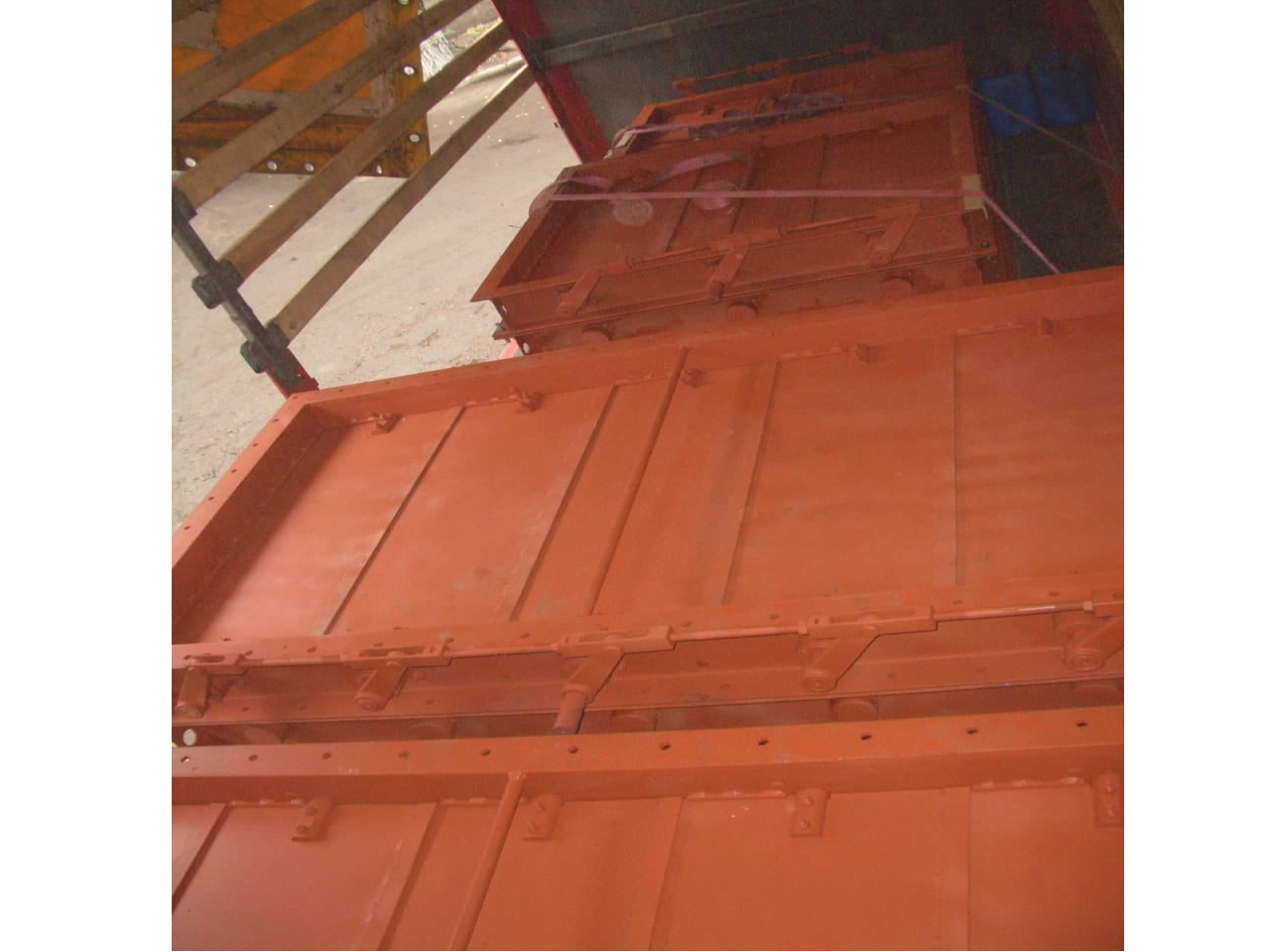

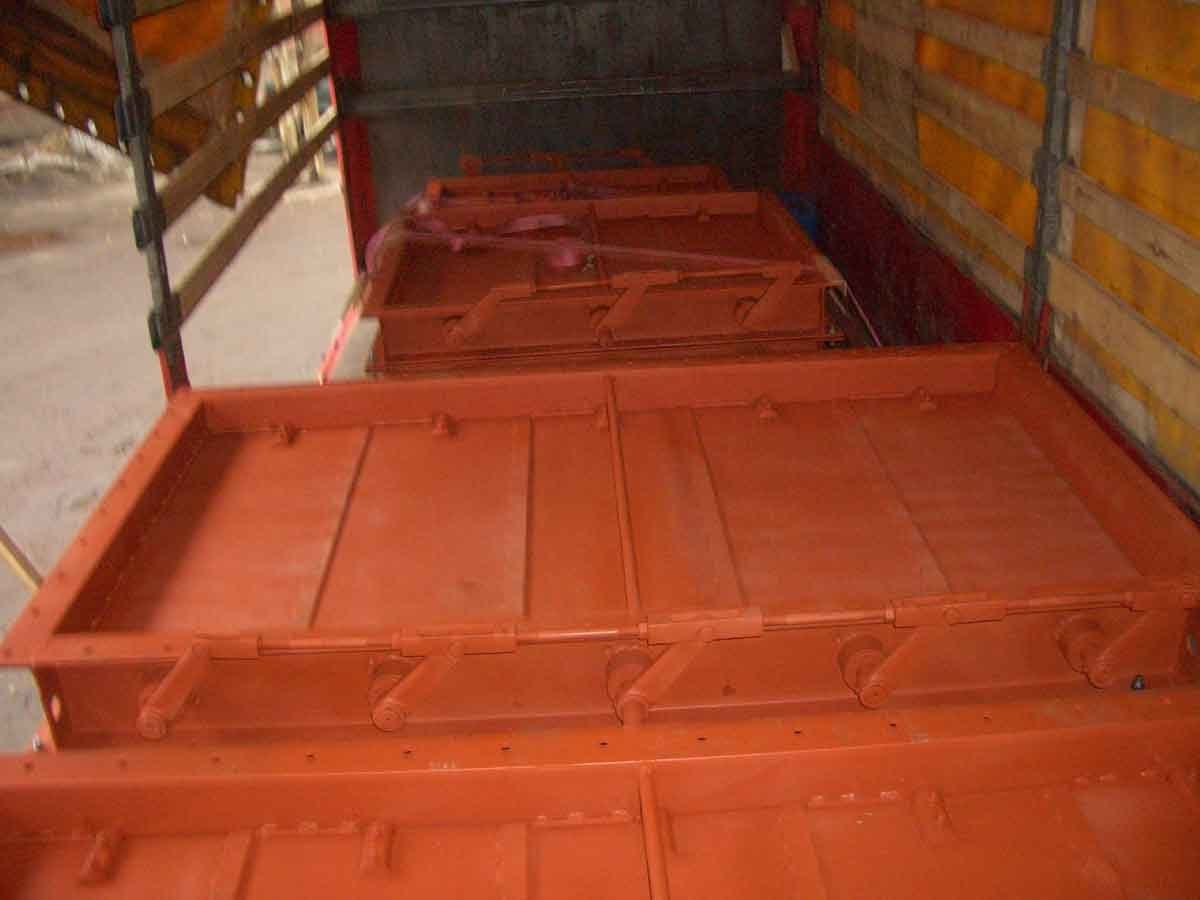

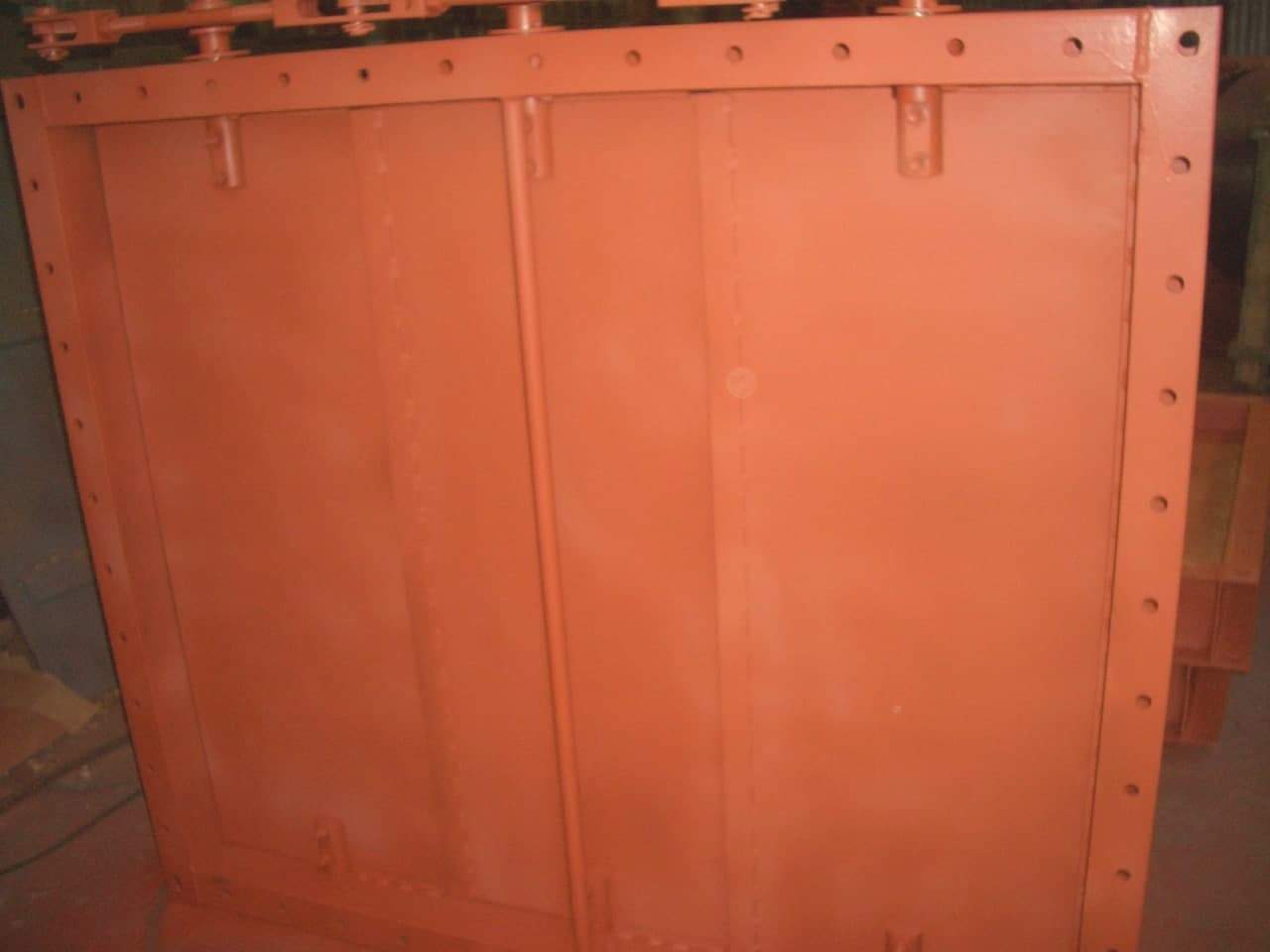

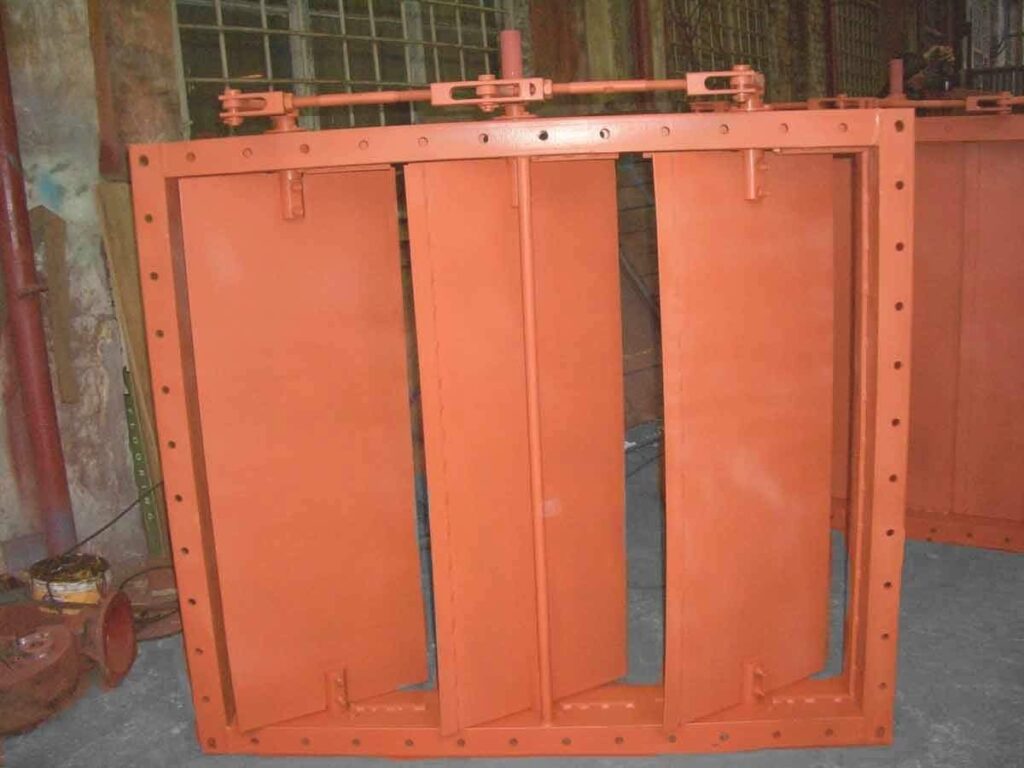

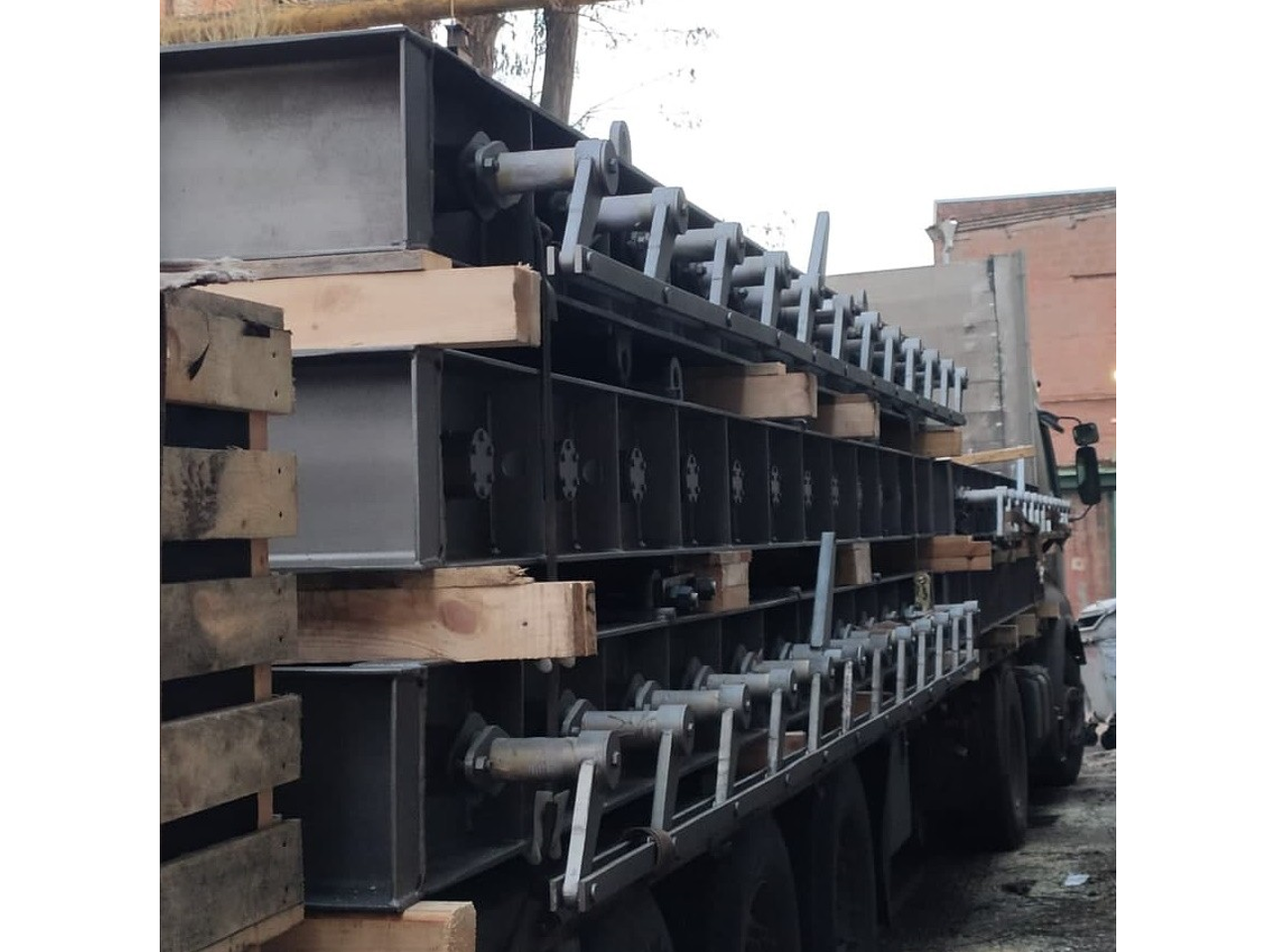

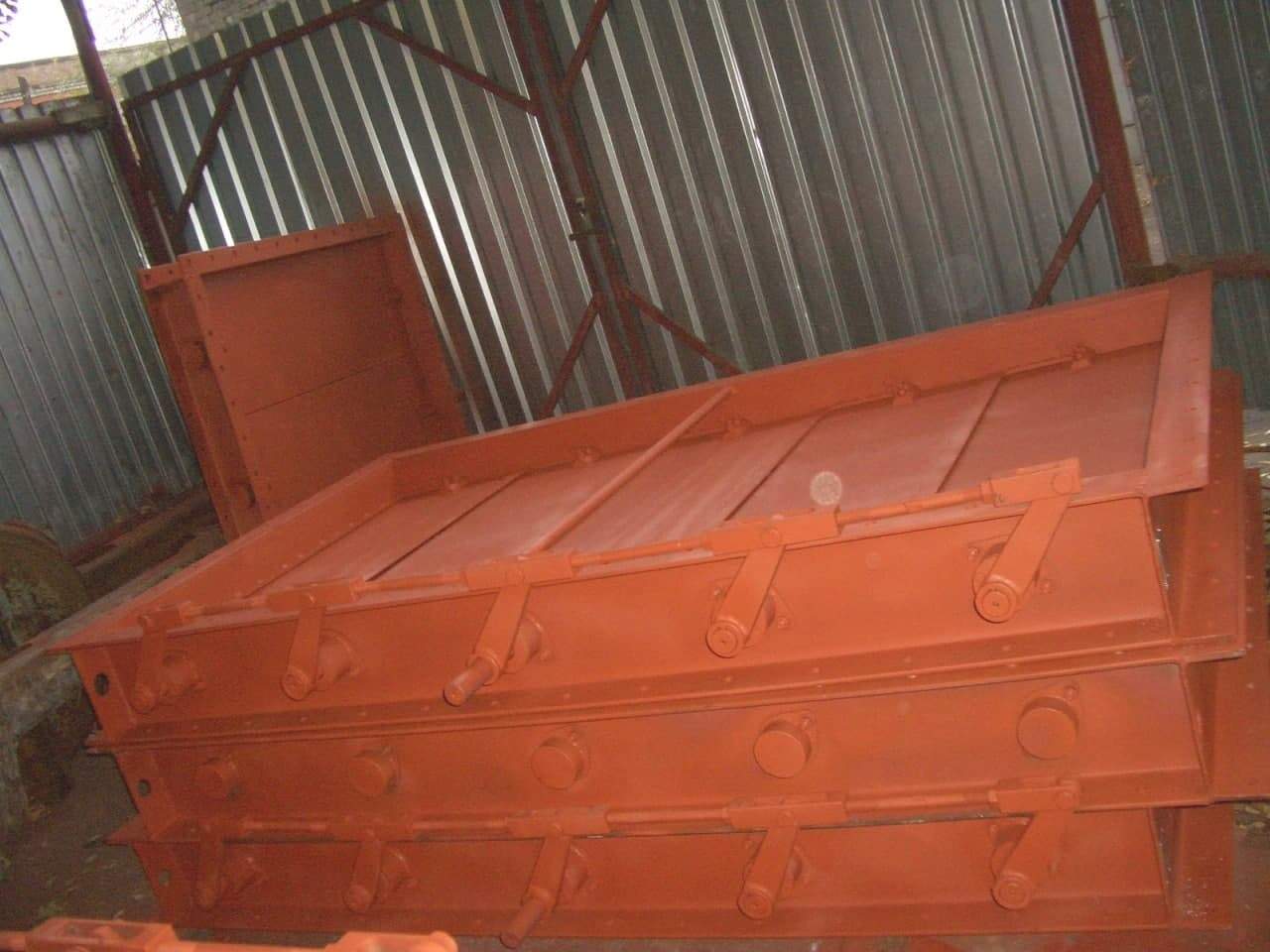

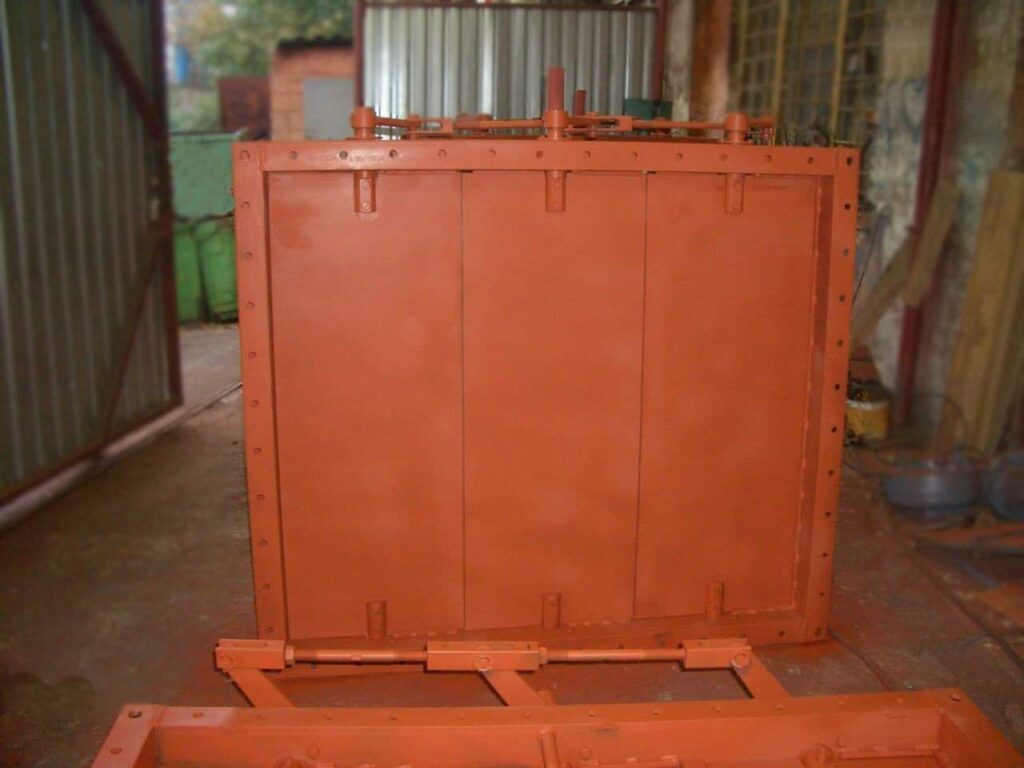

Призначені для роботи як запірно-регулюючий пристрій на трубопроводах, що транспортують різні газоподібні середовища нейтральні до матеріалів основних деталей. Зміна площі прохідного перерізу досягається регулюванням кутів повороту заслінок навколо осей. Застосовуються в котельнях, газопроводах, повітряних системах опалення.
Клапани пилогазовоздухопроводів арматурного заводу «Адмірал» виготовляються за нормативними документами та конструкторською документацією.
Продукцію сертифіковано на відповідність вимогам стандартів.
Кожен клапан проходить контроль якості та випробування.
Переваги
— Кільця ущільнювачів сальникового вузла з різних матеріалів (підбираються під вимоги замовника) знижують фрикційне зношування приводного валу і осей, і підвищують довговічність сальникового вузла.
— Підшипники ковзання, встановлені на валах клапанів, істотно зменшують обертальний момент і навантаження на приводах клапанів.
Матеріали
|
№
|
Найменування деталі
|
Матеріал
|
|
вик. Ст20
|
вик. ХЛ
|
вик. нж
|
|
1
|
Корпус
|
Ст20
|
09Г2С
|
08Х18Н10Т (AISI 321)/08Х18Н10 (AISI 304)
|
|
2
|
Заслінка
|
Ст20
|
09Г2С
|
08Х18Н10Т (AISI 321)/08Х18Н10Т (AISI 304)
|
|
3
|
Вал, вісь
|
20Х13 с термообработкой
|
14Х17Н2
|
08Х18Н10 (AISI 304)
|
|
4
|
Ущільнення валу, вісі*
|
Сальникова набивка з ТРГ
|
|
5
|
Підшипник ковзання**
|
БрАЖНМц10-3-1,5
|
|
6
|
Важільна система
|
Ст20
|
09Г2С
|
Ст20
|
|
Кріпильні деталі
|
Ст35
|
|
Кліматичне виконання по ДСТУ 15150
|
У (-40…+40°С)
|
ХЛ (-60…+40°С)
|
У (-40…+40°С)
|
|
Температура робочого середовища
|
-40°С…+350°С
|
-60°С…+250°С
|
-40°С…+400°С
|
* при температурі робочого середовища від -40°С до 150°С застосовується сальникова набивка АП-31.
** при температурі робочого середовища більше 300°С застосовується легований чавун.
Розміри
|
AxB, мм
|
Позначення КД
|
А1, мм
|
В1, мм
|
L, мм
|
В2, мм
|
В3, мм
|
Н, мм
|
Маса, кг*
|
|
300х400
|
АА01005-0300х0400
|
304
|
402
|
160
|
530
|
683
|
432
|
49
|
|
300х500
|
АА01005-0300х0500
|
304
|
502
|
160
|
630
|
783
|
432
|
54
|
|
300х600
|
АА01005-0300х0600
|
304
|
602
|
160
|
730
|
883
|
432
|
60
|
|
300х700
|
АА01005-0300х0700
|
304
|
702
|
160
|
830
|
983
|
432
|
67
|
|
400х500
|
АА01005-0400х0500
|
408
|
502
|
160
|
630
|
783
|
536
|
61
|
|
400х600
|
АА01005-0400х0600
|
408
|
602
|
160
|
730
|
883
|
536
|
67
|
|
400х700
|
АА01005-0400х0700
|
408
|
702
|
160
|
830
|
983
|
536
|
74
|
|
400х800
|
АА01005-0400х0800
|
408
|
802
|
160
|
930
|
1083
|
536
|
80
|
|
500х600
|
АА01005-0500х0600
|
506
|
602
|
160
|
730
|
883
|
634
|
77
|
|
500х800
|
АА01005-0500х0800
|
506
|
802
|
160
|
930
|
1083
|
634
|
94
|
|
500х900
|
АА01005-0500х0900
|
506
|
902
|
160
|
1030
|
1183
|
634
|
106
|
|
500х1000
|
АА01005-0500х1000
|
506
|
1002
|
160
|
1130
|
1283
|
634
|
110
|
|
600х700
|
АА01006-0600х0700
|
590
|
702
|
160
|
830
|
1018
|
718
|
110
|
|
600х800
|
АА01006-0600х0800
|
590
|
802
|
160
|
930
|
1118
|
718
|
118
|
|
600х900
|
АА01006-0600х0900
|
590
|
902
|
160
|
1030
|
1218
|
718
|
136
|
|
700х500
|
АА01006-0700х0500
|
693
|
502
|
160
|
630
|
818
|
821
|
110
|
|
700х700
|
АА01006-0700х0700
|
693
|
702
|
160
|
830
|
1018
|
821
|
117
|
|
700х800
|
АА01006-0700х0800
|
693
|
802
|
160
|
930
|
1118
|
821
|
136
|
|
800х800
|
АА01006-0800х0800
|
794
|
802
|
160
|
930
|
1118
|
922
|
144
|
|
800х1200
|
АА01006-0800х1200
|
794
|
1200
|
180
|
1340
|
1522
|
934
|
182
|
|
800х1600
|
АА01006-0800х1600
|
794
|
1610
|
180
|
1750
|
1932
|
934
|
231
|
|
900х400
|
АА01006-0900х0400
|
893
|
402
|
160
|
530
|
718
|
1021
|
105
|
|
900х700
|
АА01006-0900х0700
|
893
|
702
|
160
|
830
|
1018
|
1021
|
139
|
|
900х1200
|
АА01006-0900х1200
|
893
|
1200
|
180
|
1340
|
1522
|
1033
|
212
|
|
1000х600
|
АА01006-1000х0600
|
990
|
602
|
160
|
730
|
918
|
1118
|
133
|
|
1000х700
|
АА01006-1000х0700
|
990
|
700
|
180
|
940
|
1022
|
1130
|
160
|
|
1000х800
|
АА01006-1000х0800
|
990
|
800
|
180
|
940
|
1122
|
1130
|
172
|
|
1000х1000
|
АА01006-1000х1000
|
990
|
1000
|
180
|
1140
|
1322
|
1130
|
207
|
|
1200х600
|
АА01007-1200х0600
|
1170
|
600
|
180
|
740
|
922
|
1310
|
175
|
|
1200х700
|
АА01007-1200х0700
|
1170
|
700
|
180
|
840
|
1022
|
1310
|
190
|
|
1200х800
|
АА01007-1200х0800
|
1170
|
800
|
180
|
940
|
1122
|
1310
|
203
|
|
1200х1000
|
АА01007-1200х1000
|
1170
|
1000
|
180
|
1140
|
1322
|
1310
|
232
|
|
1200х1200
|
АА01007-1200х1200
|
1170
|
1200
|
180
|
1340
|
1522
|
1310
|
273
|
|
1400х700
|
АА01007-1400х0700
|
1400
|
700
|
180
|
840
|
1022
|
1540
|
228
|
|
1400х800
|
АА01007-1400х0800
|
1400
|
800
|
180
|
940
|
1122
|
1540
|
245
|
|
1400х900
|
АА01007-1400х0900
|
1400
|
900
|
180
|
1040
|
1222
|
1540
|
277
|
|
1400х1000
|
АА01007-1400х1000
|
1400
|
1000
|
180
|
1140
|
1322
|
1540
|
284
|
|
1400х1200
|
АА01007-1400х1200
|
1400
|
1200
|
180
|
1340
|
1522
|
1540
|
317
|
|
1500х800
|
АА01007-1500х0800
|
1475
|
800
|
180
|
940
|
1122
|
1615
|
260
|
|
1500х900
|
АА01007-1500х0900
|
1475
|
900
|
180
|
1040
|
1222
|
1615
|
299
|
|
1500х1000
|
АА01007-1500х1000
|
1475
|
1000
|
180
|
1140
|
1322
|
1615
|
317
|
|
1500х1200
|
АА01007-1500х1200
|
1475
|
1200
|
180
|
1340
|
1522
|
1615
|
335
|
|
1600х1000
|
АА01008-1600х1000
|
1604
|
1000
|
180
|
1140
|
1322
|
1746
|
311
|
|
1600х1200
|
АА01008-1600х1200
|
1600
|
1200
|
180
|
1340
|
1522
|
1746
|
345
|
|
1600х1400
|
АА01008-1600х1400
|
1604
|
1400
|
180
|
1540
|
1722
|
1746
|
408
|
|
1600х1600
|
АА01008-1600х1600
|
1604
|
1610
|
180
|
1750
|
1932
|
1746
|
445
|
|
1800х900
|
АА01008-1800х0900
|
1803
|
900
|
240
|
1080
|
1242
|
1983
|
335
|
|
1800х1000
|
АА01008-1800х1000
|
1803
|
1000
|
240
|
1180
|
1342
|
1983
|
393
|
|
1800х1200
|
АА01008-1800х1200
|
1803
|
1200
|
240
|
1380
|
1542
|
1983
|
435
|
|
1800х1400
|
АА01008-1800х1400
|
1803
|
1400
|
240
|
1580
|
1742
|
1983
|
484
|
|
1800х1800
|
АА01008-1800х1800
|
1803
|
1800
|
240
|
1980
|
2142
|
1983
|
609
|
|
2000х1000
|
АА01008-2000х1000
|
1933
|
1000
|
240
|
1180
|
1342
|
2140
|
416
|
|
2000х1200
|
АА01008-2000х1200
|
1933
|
1200
|
240
|
1480
|
1642
|
2140
|
506
|
|
2000х1600
|
АА01008-2000х1600
|
1933
|
1600
|
240
|
1780
|
1942
|
2140
|
596
|
|
2000х1800
|
АА01008-2000х1800
|
1933
|
1800
|
240
|
1980
|
2142
|
2140
|
644
|
|
2000х2000
|
АА01008-2000х2000
|
1933
|
2000
|
240
|
2180
|
2342
|
2140
|
698
|
|
2200х1200
|
АА01009-2200х1200
|
2206
|
1200
|
240
|
1380
|
1542
|
2386
|
539
|
|
2200х1400
|
АА01009-2200х1400
|
2206
|
1400
|
240
|
1580
|
1742
|
2386
|
572
|
|
2200х1600
|
АА01009-2200х1600
|
2206
|
1600
|
240
|
1780
|
1942
|
2386
|
646
|
|
2200х1800
|
АА01009-2200х1800
|
2206
|
1800
|
240
|
1980
|
2142
|
2386
|
721
|
|
2200х2000
|
АА01009-2200х2000
|
2206
|
2000
|
240
|
2180
|
2342
|
2386
|
780
|
|
2400х1200
|
АА01009-2400х1200
|
2400
|
1200
|
240
|
1380
|
1542
|
2580
|
582
|
|
2400х1400
|
АА01009-2400х1400
|
2400
|
1400
|
240
|
1580
|
1742
|
2580
|
700
|
|
2400х1600
|
АА01009-2400х1600
|
2400
|
1600
|
240
|
1780
|
1942
|
2580
|
750
|
|
2400х1800
|
АА01009-2400х1800
|
2400
|
1800
|
240
|
1980
|
2142
|
2580
|
781
|
|
2400х2000
|
АА01009-2400х2000
|
2400
|
2000
|
240
|
2180
|
2342
|
2580
|
848
|
* маса, наведена в таблиці, є теоретичною і може деякою мірою відрізнятись від фактичної.
Поставка
Комплектність
У комплект поставки входять: клапан ПГПС, паспорт, експлуатаційна документація. На вимогу замовника клапани додатково можуть комплектуватися відповідними фланцями, прокладками, кріпленням (для нерж. виконання: Ст35 – стандартне виконання, нж – опція), електроприводами.
Примітки
Зовнішній вигляд і конструкція клапанів ПГПС можуть бути змінені в процесі вдосконалення без особливого повідомлення, без погіршення споживчих властивостей і за умови поставки виробу із замовленими параметрами. Можливе виготовлення інших виконань за AxB та PN, які не вказані в даному каталозі.
