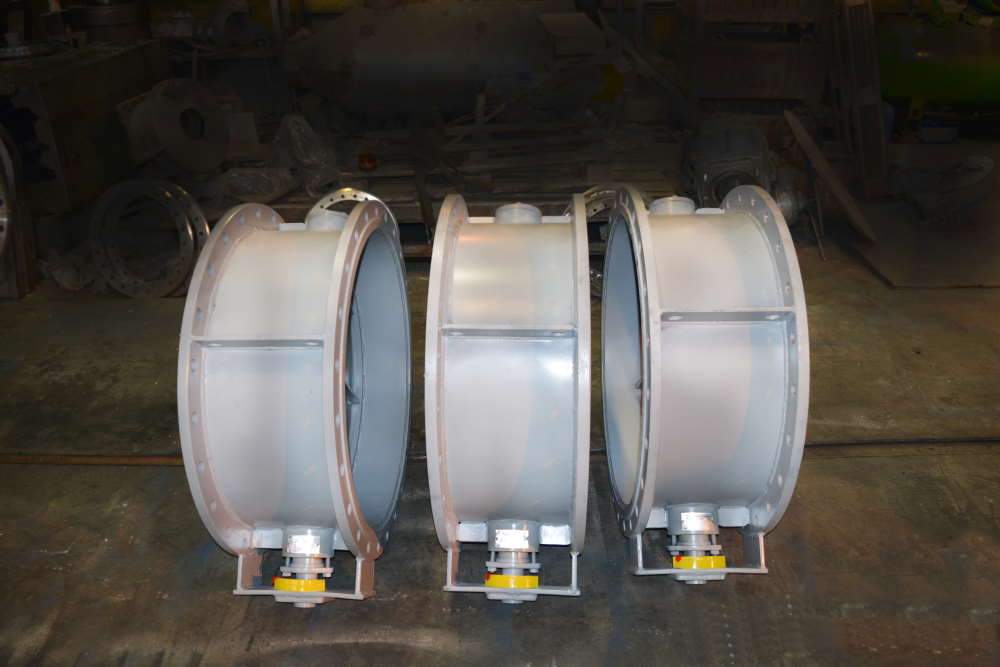

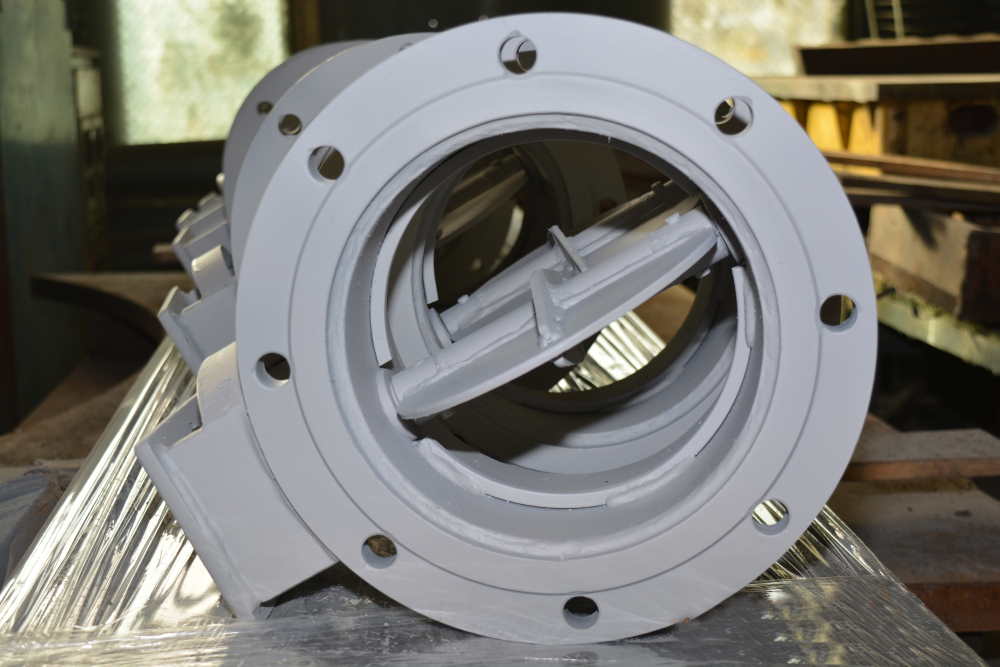

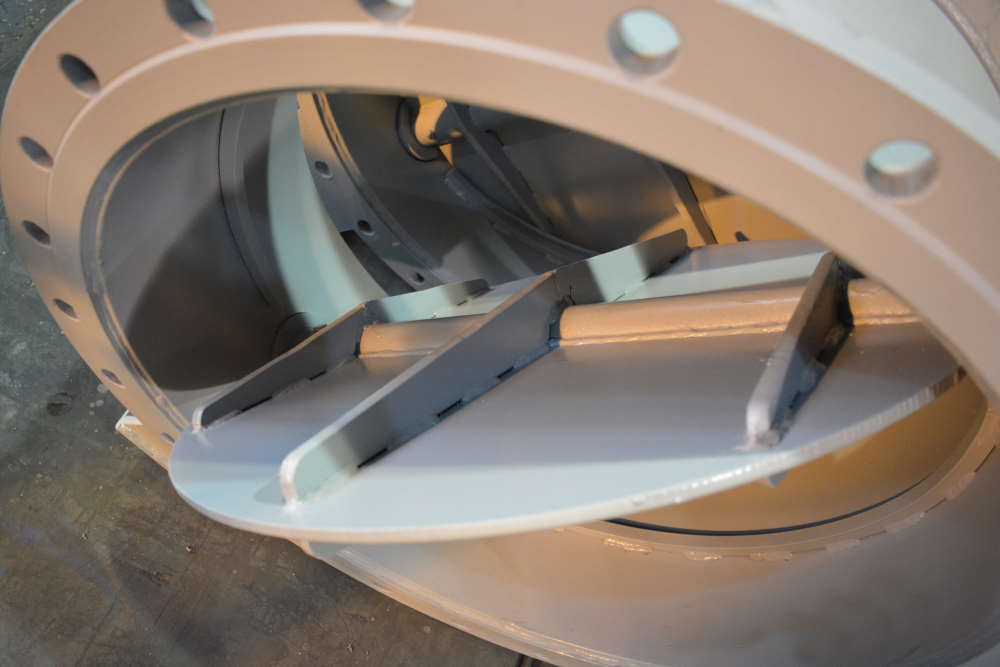

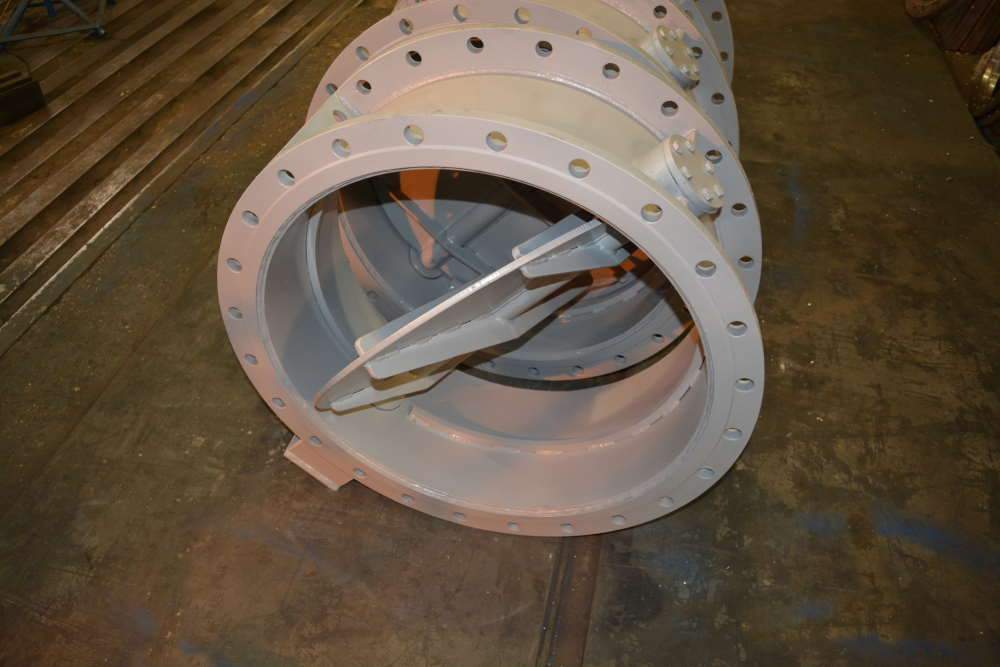

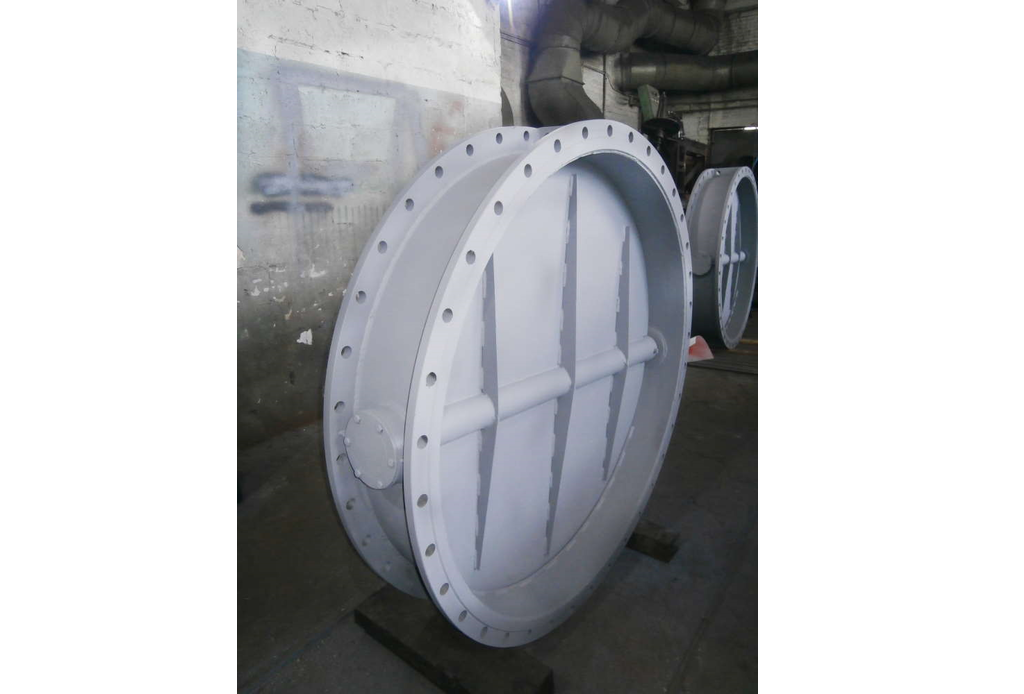

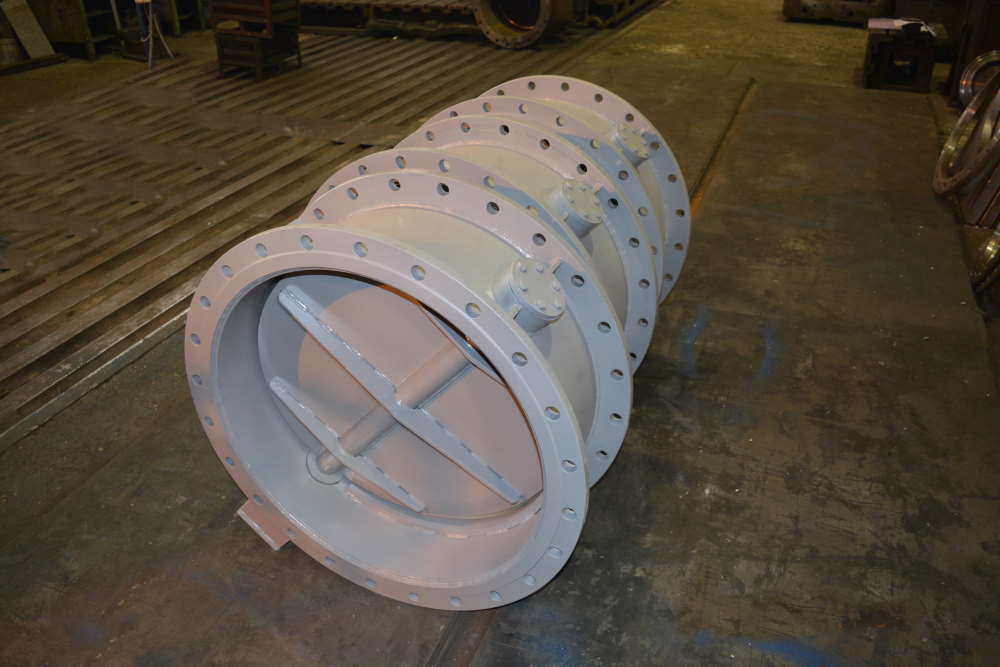

Клапан дросельний

DN 150…2400 мм, PN 0,1 МПа

Конструкція і виконання можуть бути змінені за бажанням замовника

Зробити запит

Застосування

Призначені для роботи як регулюючий пристрій на трубопроводах, що транспортують різні газоподібні середовища нейтральні до матеріалів основних деталей. Зміна площі прохідного перерізу досягається регулюванням кута повороту заслінки навколо осі. Застосовуються у металургійному виробництві, теплопостачанні.

Дросельні клапани арматурного заводу «Адмірал» виготовляються за технічними умовами, стандартами ДСТУ та конструкторською документацією.
Продукцію сертифіковано на відповідність вимогам стандартів.
Кожен клапан дросельний проходить контроль якості та випробування.

Переваги

— Кільця ущільнювачів сальникового вузла з різних матеріалів (підбираються під вимоги замовника) знижують фрикційне зношування приводного валу і осей, і підвищують довговічність сальникового вузла.
— Підшипникові втулки, встановлені на валах клапанів, суттєво зменшують обертальний момент та навантаження на приводі затвора.
— Клапана дросельні виробництва арматурного заводу «Адмірал» виконані у зварному корпусі із стандартною будівельною довжиною ДСТУ ISO 5752.
— Герметичність у клапанах по відношенню до зовнішнього середовища забезпечується сальниковим ущільненням та прокладкою корпус-кришка.

Характеристики

Номінальний діаметр, DN	150…2400 мм
Номінальний тиск, PN	0,1 МПа
Пропуск робочого середовища	не більше ніж 3% для клапанів перетином до 1 кв. метра не більше 4% для клапанів перерізом понад 1 кв. метра
Приєднання до трубопроводу	фланцеве по ДСТУ ISO 7005-1
Монтажне положення	горизонтальна вісь обертання диска
Гарантійне напрацювання	2400 циклів (при використанні ЗІП)
Гарантійний термін експлуатації	12 місяців від дня введення в експлуатацію, але не більше 18 місяців від дня відвантаження з підприємства-виробника

Матеріали

№	Найменування деталі	Матеріал
№	Найменування деталі	вик. Ст20	вик. ХЛ	вик. нж*
1	Корпус	Ст20	09Г2С	08Х18Н10Т/10Х17Н13М2T
2	Диск	Ст20	09Г2С	08Х18Н10Т/10Х17Н13М2T
3	Вал, вісь	20Х13 з термообробкою	14Х17Н2	08Х18Н10/10Х17Н13М2
4	Ущільнення валу, вісі**	Сальникова набивка з ТРГ
5	Підшипник ковзання	БрАЖНМц10-3-1,5
Кріпильні деталі		Ст35	10Г2	нж
Кліматичне виконання по ДСТУ 15150		У (-40…+40°С)	ХЛ (-60…+40°С)	У (-40…+40°С)
Температура робочого середовища		-40…+300°С	-40…+250°С	-40…+300°С

* у нержавіючому виконанні ребра жорсткості та фланці виготовляються зі Ст20, з нержавіючою наплавкою ущільнювальних поверхонь фланця. На вимогу замовника можливе виготовлення ребер жорсткості та фланців із нержавіючої сталі.

** при температурі робочого середовища від -40°С до 250°С застосовується сальникова набивка АП-31.

Креслення

Розміри

DN, мм	PN, МПа	Позначення КД	Н, мм	h, мм	L, мм	В, мм	D1, мм*	d, мм*	n, шт.*	Маса, кг
150	0,1	АА01002-0150	260	130	210	460	225	18	8	49
200		АА01002-0200	315	158	210	510	280	18	8	56
250		АА01002-0250	370	185	210	558	335	18	12	63
300		АА01002-0300	435	218	220	603	395	22	12	70
350		АА01002-0350	485	243	290	657	445	22	12	80
400		АА01002-0400	535	268	240	689	495	22	16	91
500		АА01002-0500	640	320	275	783	600	22	16	104
600		АА01002-0600	755	378	300	887	705	26	20	133
700		АА01002-0700	860	430	325	981	810	26	24	150
800		АА01002-0800	975	488	350	1220	920	30	24	253
900		АА01002-0900	1075	538	375	1328	1020	30	24	341
1000		АА01002-1000	1175	588	400	1395	1120	30	28	420
1200		АА01002-1200	1375	688	450	1580	1320	30	32	620
1400		АА01002-1400	1575	788	500	1760	1520	30	36	656
1600		АА01002-1600	1785	893	550	1950	1730	30	40	935
1800		АА01002-1800	1985	993	600	2221	1930	30	44	1184
2000		АА01002-2000	2190	1095	650	2542	2130	30	48	1467
2200		АА01002-2200	2405	1203	750	2731	2340	33	52	2046
2400		АА01002-2400	2605	1303	900	2912	2540	33	56	2312

* розміри фланців наведені відповідно до ДСТУ ISO 7005-1.

** маса, наведена в таблиці, є теоретичною і може певною мірою відрізнятись від фактичної.

Електропривод

DN, мм	PN, МПа	Максимальний крутний момент на валу, Нм	Електропривід	Час відкр./закр., сік
DN, мм	PN, МПа	Максимальний крутний момент на валу, Нм	Механізм електричний однооборотний	Час відкр./закр., сік
150	0,1	25	МЭО-25/25-0,25-99К	25
200		25	МЭО-25/25-0,25-99К	25
250		25	МЭО-25/25-0,25-99К	25
300		40	МЭО-40/25-0,25-99К	25
350		40	МЭО-40/25-0,25-99К	25
400		40	МЭО-40/25-0,25-99К	25
500		40	МЭО-40/25-0,25-99К	25
600	0,1	100	МЭО-100/25-0,25-99К	25
700		100	МЭО-100/25-0,25-99К	25
800		100	МЭО-100/25-0,25-99К	25
900		250	МЭО-250/25-0,25-99К	25
1000		250	МЭО-250/25-0,25-99К	25
1200		250	МЭО-250/25-0,25-99К	25
1400		250	МЭО-250/25-0,25-99К	25
1600		630	МЭО-630/25-0,25-99К	25
1800		630	МЭО-630/25-0,25-99К	25
2000		1000	МЭО-1000/25-0,25-99К	25
2200		1000	МЭО-1000/25-0,25-99К	25
2400		1000	МЭО-1000/25-0,25-99К	25

Поставка

Комплектність

У комплект поставки входять: дросельний клапан, паспорт, експлуатаційна документація. На вимогу замовника клапани дросельні додатково можуть комплектуватися відповідними фланцями, прокладками, кріпленням (для нерж. виконання: Ст35 – стандартне виконання, нж – опція), електроприводами.

Примітки

Зовнішній вигляд і конструкція дросельних клапанів можуть бути змінені в процесі вдосконалення без особливого повідомлення, без погіршення споживчих властивостей і за умови поставки виробу із замовленими параметрами. Можливе виготовлення інших виконань за DN та PN, які не вказані в даному каталозі.
