Сьогодні ми з вами зануримося у світ гідроенергетики, а точніше – у його невід’ємну, хоча й часто непомітну, частину. Мова піде про передтурбінний (предтурбинный – рус.) затвор – пристрій, без якого неможливо уявити безпечну та ефективну роботу гідротурбін. Здавалося б, лише одна деталь, але її роль є критично важливою. Ми розглянемо, що це за пристрій, які функції він виконує, де застосовується та чому його наявність є обов’язковою.
Затвор передтурбінний: Що це за “звір” і навіщо він потрібен?
Уявіть собі величезну греблю, за якою нагромаджено мільйони кубометрів води. Ця вода, падаючи з висоти, обертає лопаті турбіни, яка, у свою чергу, приводить в рух генератор, виробляючи електроенергію. Здається, все просто, чи не так? Але що станеться, якщо раптом знадобиться зупинити подачу води до турбіни? Або якщо турбіна вийде з ладу і потрібно провести ремонт? Ось тут на сцену і виходить передтурбінний затвор.
Передтурбінний затвор – це спеціальний запірний пристрій, який встановлюється у водоводі безпосередньо перед гідравлічною турбіною. Його основне призначення – повністю перекривати потік води до турбіни, забезпечуючи її зупинку, безпечний доступ для обслуговування та ремонту, а також захист від гідравлічних ударів та інших позаштатних ситуацій. По суті, це величезний “кран”, який контролює подачу води до турбіни.
Еволюція та різновиди передтурбінних затворів
Історія гідроенергетики знає багато типів затворів, кожен з яких мав свої переваги та недоліки. Від простих дерев’яних щитів до складних металевих конструкцій – еволюція йшла рука об руку з розвитком технологій та зростанням потужності гідроелектростанцій. Вибір конкретного типу затвора залежить від багатьох факторів, таких як: напір води, діаметр водоводу, швидкість потоку, умови експлуатації, вимоги до герметичності та, звичайно, бюджет проекту.
Ключові функції передтурбінного затвора:
Як ми вже згадували, основна функція передтурбінного затвора – це перекриття потоку води. Але його роль набагато ширша і включає в себе низку критично важливих завдань:
Ізоляція турбіни для обслуговування та ремонту: Це, мабуть, найважливіша функція. Перед будь-якими роботами на турбіні (плановим обслуговуванням, аварійним ремонтом, заміною деталей) необхідно повністю зупинити подачу води. Передтурбінний затвор забезпечує повну герметизацію водоводу, дозволяючи осушити турбінну камеру і безпечно проводити роботи. Без нього це було б просто неможливо або вкрай небезпечно.
Аварійна зупинка турбіни: У разі виникнення позаштатної ситуації (наприклад, перевищення обертового моменту, збій у роботі регулятора, пошкодження лопатей турбіни) затвор передтурбінний може бути швидко закритий, щоб зупинити подачу води і запобігти подальшому пошкодженню обладнання або аварії. Це своєрідна “кнопка екстреної зупинки”.
Захист від гідравлічних ударів: Швидке перекриття потоку води може викликати гідравлічний удар – різке підвищення тиску у водоводі, що може призвести до руйнування трубопроводів. Сучасні затвори такого типу оснащені системами повільного закриття, що дозволяє мінімізувати ризик гідравлічних ударів або ж системами компенсації тиску.
Управління пуском та зупинкою турбіни: Хоча основне управління пуском та зупинкою здійснюється за допомогою регулятора турбіни (заслінок, направляючих апаратів), передтурбінний затвор може використовуватися для первинного заповнення водоводу водою або для контрольованого виведення турбіни з роботи.
Забезпечення безпеки персоналу: Працюючи з величезними обсягами води та високим тиском, безпека є пріоритетом. Надійна робота передтурбінної трубопровідної арматури гарантує, що працівники можуть безпечно виконувати свої обов’язки, не піддаючись ризику затоплення або інших небезпек.
Контроль витоків: Якісний затвор повинен забезпечувати мінімальні витоки води в закритому положенні. Це важливо не тільки з точки зору економії води, але й для запобігання корозії та ерозії обладнання турбіни.
Конструктивні особливості та компоненти
Незалежно від типу, передтурбінний затвор – це складна інженерна споруда, що складається з багатьох елементів:

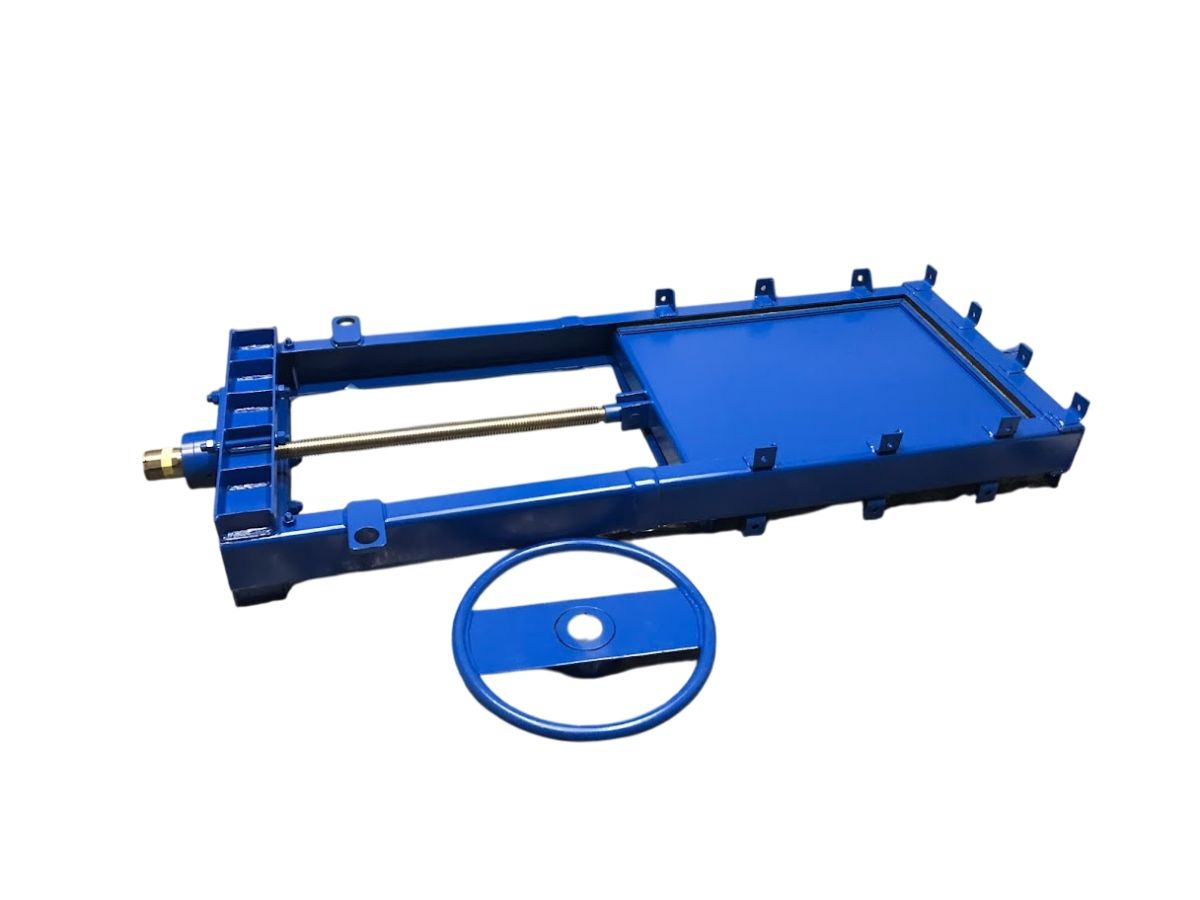

- Корпус: Міцна металева конструкція, яка монтується безпосередньо у водоводі. Повинен витримувати величезний тиск води.
- Запірний орган: Це рухома частина, яка перекриває потік води (щит, диск).
- Привод: Механізм, що забезпечує рух запірного органу. Це може бути гідравлічний циліндр, електричний двигун з редуктором або комбінована система. Гідравлічні приводи є найбільш поширеними завдяки їхній високій потужності та здатності до точного контролю.
- Ущільнення: Спеціальні елементи, виготовлені з еластомерів або металу, що забезпечують герметичність затвора в закритому положенні.
- Системи управління та моніторингу: Включають датчики положення, тиску, температури, а також автоматизовані системи, що контролюють роботу затвора і сигналізують про будь-які відхилення.
- Системи байпасу та зрівняльні труби: Дозволяють заповнити водопровід за турбіною до відкриття затвора, зменшуючи ризик гідроудару.
Де застосовується передтурбінний затвор?
Відповідь проста: скрізь, де є гідравлічні турбіни! Це серце будь-якої гідроелектростанції.
Гідроелектростанції (ГЕС): Незалежно від розміру та потужності, будь-яка ГЕС потребує надійних затворів. Від невеликих руслових ГЕС до гігантських гребель з каскадами турбін – затвор є обов’язковим елементом безпеки та експлуатації.
Гідроакумулюючі електростанції (ГАЕС): На ГАЕС, де вода перекачується між верхнім та нижнім басейнами, затвори також відіграють ключову роль, забезпечуючи безпечну роботу турбін і насосів у різних режимах.
Насосні станції великої потужності: Хоча не турбіни, але деякі великі насосні станції, що працюють з великими об’ємами води та високими напорами, також можуть використовувати подібні запірні пристрої для ізоляції насосного обладнання.
Водопостачальні системи (великі водоводи): Хоча не є турбінами, але в деяких дуже великих водоводах для питного водопостачання або зрошення, де є необхідність в повній ізоляції ділянок з високим тиском, можуть застосовуватися затвори, схожі за принципом дії.
Вимоги до надійності та безпеки
З огляду на критичну роль передтурбінного затвора, до нього висуваються надзвичайно високі вимоги щодо надійності, безпеки та довговічності.
- Надійність: Затвор повинен гарантовано відкриватися та закриватися у будь-яких умовах, навіть після тривалого простою. Це особливо важливо для аварійної зупинки.
- Герметичність: Повинен забезпечувати мінімальні витоки в закритому положенні, що є критично важливим для безпечного доступу до турбіни.
- Довговічність: Конструкція затвора повинна бути розрахована на десятиліття безперервної експлуатації в агресивному середовищі (вода, перепади температур, механічні навантаження).
- Стійкість до корозії та абразивного зносу: Матеріали затвора повинні бути стійкими до корозії, спричиненої водою, а також до абразивного зносу від частинок, що можуть міститися у воді.
- Швидкість спрацювання: У разі аварії затвор повинен закритися якомога швидше, щоб мінімізувати наслідки. Проте, швидкість закриття повинна бути контрольованою, щоб уникнути гідравлічних ударів.
- Можливість дистанційного управління: Сучасні затвори інтегровані в автоматизовані системи управління ГЕС, що дозволяє операторам контролювати їх роботу з центрального пульту.
- Можливість ручного управління: На випадок відмови автоматики повинна бути передбачена можливість ручного відкриття та закриття затвора.
Обслуговування та моніторинг
Регулярне обслуговування та моніторинг стану затворів передтурбінних є ключовими для забезпечення його надійної та безпечної роботи. Це включає:
- Планові огляди: Періодичні візуальні огляди для виявлення пошкоджень, корозії, зносу ущільнень.
- Перевірка герметичності: Регулярні випробування на герметичність, щоб переконатися, що затвор повністю перекриває потік води.
- Перевірка працездатності приводу: Тестування роботи гідравлічної системи або електричного двигуна, перевірка рівня та якості мастила.
- Калібрування датчиків: Забезпечення точності показань датчиків положення, тиску тощо.
- Змащення рухомих частин: Регулярне змащення підшипників, шарнірів та інших рухомих елементів.
- Заміна ущільнень: Ущільнення є витратним матеріалом і потребують періодичної заміни.
Сучасні затвори оснащені розвиненими системами моніторингу, які в режимі реального часу відстежують їхній стан. Це дозволяє оперативно виявляти будь-які відхилення, запобігати аваріям та планувати обслуговування.
Передтурбінний затвор – це складний, високотехнологічний інженерний пристрій, що відіграє критично важливу роль у функціонуванні гідроелектростанцій. Він є невід’ємним елементом системи безпеки, забезпечуючи можливість безпечного обслуговування та ремонту турбін, а також їх аварійну зупинку.
Його надійність, герметичність та довговічність є запорукою безперебійної та безпечної роботи всієї гідроенергетичної системи. Розвиток технологій постійно вдосконалює ці пристрої, роблячи їх ще більш ефективними, надійними та безпечними. Тож, наступного разу, коли ви згадаєте про гідроелектростанції, пам’ятайте про цього “невидимого героя” – затвор передтурбінний, який тихо, але впевнено виконує свою важливу роботу, забезпечуючи нас чистою та відновлюваною енергією.
