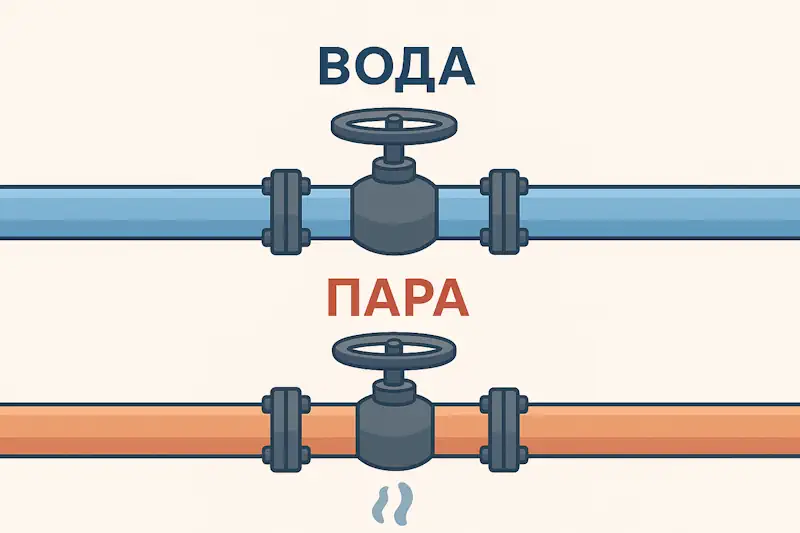

На перший погляд здається, що різниці між трубопровідною арматурою для пари та для води майже немає — труби, вентилі, засувки. Але на практиці вимоги до цих вузлів суттєво відрізняються, і це пояснюється фізичними властивостями робочого середовища.
Давайте розберемося разом, у чому полягають ключові відмінності та чому не можна просто «замінити» один тип арматури іншим без ризику для всієї системи.
Особливості робочих середовищ
◦ Вода. В більшості випадків ми маємо справу з холодною або гарячою водою, що рухається під тиском. Вона рідка, відносно стабільна за об’ємом, а її параметри легко прогнозуються. Головні ризики — корозія, відкладення солей та можливі гідроудари при різких змінах тиску.
◦ Пара. Пара — це зовсім інший рівень складності. Це газоподібне середовище з високою температурою та тиском, яке постійно змінює об’єм. Вона може перегріватися, конденсуватися, утворювати краплі, а при розгерметизації — створювати небезпеку для персоналу.
Саме ці відмінності й визначають вимоги до конструкції арматури.
Матеріали корпусу та ущільнень
◦ Для води зазвичай застосовують чавун, вуглецеву або нержавіючу сталь, бронзу. Ущільнювальні елементи часто виконані з гуми, фторопласту або еластомерів. Такі матеріали добре працюють у діапазоні до 120–150 °C і тиску кілька десятків бар.
◦ Для пари потрібні матеріали, здатні витримувати високі температури (часто 300–500 °C і більше). Це спеціальні сталі з легуючими домішками (хром, молібден), які зберігають міцність при нагріванні. Ущільнювальні кільця виконують із графіту або термостійкого фторопласту, адже гума просто «згорить» при контакті з парою.
Конструктивні відмінності
◦ Водяна арматура: конструкція часто простіша. Наприклад, дискові затвори або кульові крани можуть працювати роками без серйозних збоїв. Вентилі чи клапани для води розраховані на плавне перекриття потоку, але не обов’язково витримують надвисокі навантаження.
◦ Парова арматура: тут важлива підвищена надійність. Вузли мають посилену конструкцію, додаткові ущільнення, довші шпинделі, що дозволяють безпечно регулювати подачу середовища. Клапани для пари зазвичай виконують з можливістю точного регулювання, адже перепади температури і тиску тут значно небезпечніші.
Робочі параметри
Температура:
вода — від 0 до +150 °C (у системах гарячого водопостачання та опалення іноді до 200 °C),
пара — від +150 до +560 °C (в енергетиці та промисловості).
Тиск:
вода — 6–25 бар у стандартних системах,
пара — 40–100 бар і вище (наприклад, на теплових електростанціях).
Такі відмінності пояснюють, чому одна й та сама задвижка може відмінно служити на водопроводі, але вийде з ладу за кілька днів у паропроводі.
Ризики та вимоги безпеки
◦ Вода при аварійному розриві може пошкодити обладнання чи затопити приміщення, але для людей небезпека відносно невелика.
◦ Пара ж небезпечна миттєвими опіками і високим тиском. Тому арматура для пари має суворіші вимоги до випробувань, сертифікації та контролю якості.
Типові приклади арматури
◦ Для води: дискові поворотні затвори, кульові крани, вентилі з гумовими ущільнювачами, зворотні клапани.
◦ Для пари: клинові задвижки зі сталевим корпусом, голчасті вентилі, регулювальні клапани з графітовими ущільненнями, парові пастки (конденсатовідвідники).
Експлуатаційні нюанси
◦ Обслуговування: арматура для води потребує регулярної очистки від накипу та мастила різьбових частин. Для пари акцент роблять на перевірці ущільнень і герметичності з’єднань.
◦ Монтаж: у водяних системах головне — правильна герметизація різьби або фланців. У парових — додатково враховують теплове розширення, тому залишають компенсаційні зазори.
◦ Термін служби: у водяних мережах арматура може працювати десятки років, у парових — строки коротші через екстремальні умови.
Порівняння арматурних вузлів для води та пари
| Критерій | Арматура для води | Арматура для пари |
|---|---|---|
| Робоче середовище | Рідина, стабільна за об’ємом, відносно безпечна | Газоподібне середовище, схильне до перегріву та конденсації |
| Температурний діапазон | 0…+150 °C (іноді до 200 °C) | +150…+560 °C і вище |
| Робочий тиск | 6–25 бар у стандартних системах | 40–100 бар і більше |
| Матеріали корпусу | Чавун, вуглецева сталь, бронза, нержавійка | Леговані сталі (з хромом, молібденом), жаростійкі матеріали |
| Ущільнення | Гума, еластомери, фторопласт | Графіт, термостійкий фторопласт, металеві кільця |
| Типові конструкції | Кульові крани, дискові затвори, вентилі, зворотні клапани | Клинові задвижки, голчасті вентилі, регулювальні клапани, парові пастки |
| Навантаження на вузли | Помірні, пов’язані з корозією та гідроударами | Екстремальні: високі температура і тиск, ризик розгерметизації |
| Ризики | Затоплення, корозія, накип | Опіки, вибухоподібні викиди пари, аварійні розриви |
| Обслуговування | Періодична очистка від накипу, мастило різьбових з’єднань | Часті перевірки герметичності, контроль ущільнень та фланців |
| Термін служби | Десятки років у спокійних умовах | Скорочений через високі навантаження |
| Вартість | Нижча, доступні варіанти | Вища через складні матеріали та конструкції |
Чому не можна плутати арматуру?
Уявіть, що у паропровід встановили вентиль, розрахований лише на воду. При першому ж пуску високотемпературна пара спалить ущільнення, і з’єднання почне «сопіти» чи навіть вибухне. Те саме і навпаки: ставити дорогий паровий клапан у водопровід економічно невигідно — він надмірно масивний, складний і дорогий для звичайних умов.
Арматурні вузли для пари та води об’єднує спільна мета — контроль і безпека системи, але шлях до цієї мети різний. Для води: акцент на захист від корозії, простоту конструкції та доступність. Для пари: надійність при високих температурах і тиску, термостійкі матеріали та посилена безпека.
Правильний вибір арматури — це не лише питання довговічності обладнання, а й безпеки людей та ефективності роботи всієї системи.
