У промислових трубопроводах щодня транспортуються рідини під високим тиском і температурою. Від надійності та довговічності арматури залежить безпека роботи цілих підприємств – від хімічної промисловості до теплоенергетики. Одним із найнебезпечніших явищ, яке може зруйнувати навіть якісні деталі, є кавітація. Що таке кавітація, чим вона небезпечна, та чому обов’язково потрібно враховувати цей фактор при виборі промислової трубопровідної арматури.
Що таке кавітація?

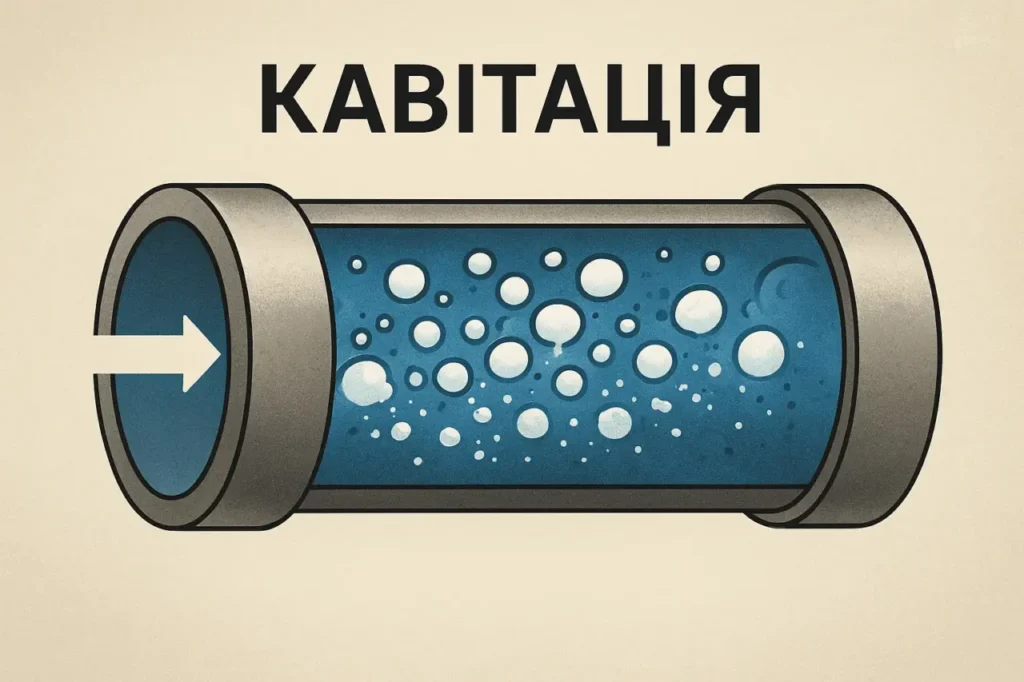

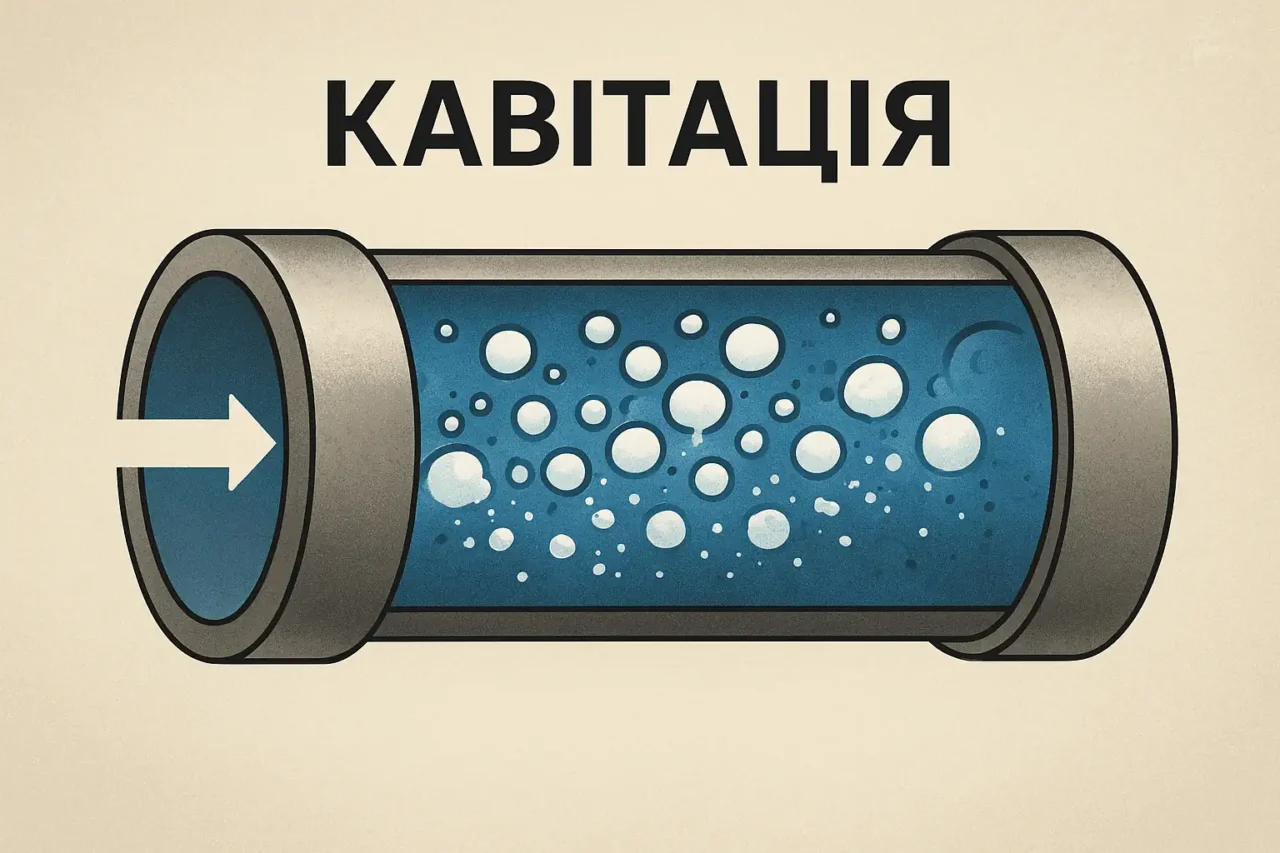

Кавітація – це процес утворення та подальшого руйнування парових бульбашок у рідині. Вона виникає тоді, коли в потоці різко знижується тиск до рівня нижчого за тиск насиченої пари. Бульбашки утворюються миттєво, але так само швидко й зникають, створюючи ударні хвилі.
Для трубопровідної арматури це явище небезпечне з двох причин:
- Механічне руйнування – мікроудари від колапсу бульбашок поступово вибивають шматочки металу з поверхні.
- Прискорена корозія – кавітація створює умови для агресивної взаємодії рідини з матеріалом, що значно зменшує термін служби арматури.
Чому кавітація небезпечна для промислової арматури?
У місцях, де найчастіше встановлюється арматура – засувки, клапани, крани, – швидкість потоку та перепади тиску особливо значні. Це ідеальні умови для утворення кавітації.
Наслідки можуть бути серйозними:
- швидке зношування робочих поверхонь,
- зниження герметичності,
- виникнення вібрацій і шуму,
- раптові поломки, які можуть призвести до зупинки виробничого процесу.
Приклад із практики: на одному з підприємств теплоенергетики регулювальний клапан почав працювати з характерним «шумом кипіння». Через пів року його корпус втратив герметичність через кавітаційне руйнування. Підприємство було змушене замінити обладнання, що призвело до простою й фінансових втрат.
Як врахувати кавітацію при виборі арматури?
Правильний підбір арматури дозволяє мінімізувати ризики кавітації. Ось кілька ключових факторів, які враховують інженери.
Тип арматури. Регулювальні клапани зі спеціальною конструкцією (наприклад, багатоступінчасті) дозволяють поступово знижувати тиск і тим самим запобігати різкому падінню, що викликає кавітацію.
Приклад: у системах водопостачання ТЕЦ встановлюють клапани з багатоступінчастим затвором, які «гасить» перепади тиску в кілька етапів.
Матеріали. Арматуру, яка працює в умовах ризику кавітації, виготовляють з більш стійких матеріалів – високолегованих сталей, спеціальних сплавів або з нанесенням захисних покриттів.
Приклад: у хімічній промисловості використовують нержавіючу сталь з додаванням молібдену, що підвищує стійкість до ерозії.
Правильні розрахунки. Інженери розраховують коефіцієнт кавітації (σ), який допомагає визначити безпечний режим роботи арматури. Якщо розрахунки показують високий ризик, потрібно обирати інший тип обладнання або змінювати гідравлічну схему.
Швидкість потоку. Обмеження швидкості руху рідини в критичних ділянках допомагає уникнути зон із низьким тиском, де формується кавітація.
Приклад: у насосних станціях проектанти передбачають плавні переходи діаметрів труб і знижують швидкість у місцях, де стоять клапани.
Приклади арматури для роботи в умовах ризику кавітації
| Тип арматури | Робоче середовище | Конструктивні особливості | Переваги при боротьбі з кавітацією |
| Регулювальні клапани (багатоступінчасті) | Вода, пара (високий тиск) | Зниження тиску відбувається поетапно через кілька щілин/сідел | Зменшення різких перепадів тиску, гасіння утворення бульбашок |
| Кульові крани з антикавітаційними вставками | Вода, нафтопродукти | Спеціальні отвори у сфері або вставки для рівномірного розподілу потоку | Плавна зміна швидкості та тиску, зменшення шуму й вібрацій |
| Засувки клинові з армованими ущільненнями | Гаряча вода, конденсат | Виконання зі сталей підвищеної міцності та зміцнених сідлових кілець | Витримують локальні мікроудари від колапсу бульбашок |
| Запірно-регулювальні клапани з перфорованими дисками | Агресивні рідини у хімпромі | Перфорований диск розбиває потік на дрібні струмені | Зниження локальних зон низького тиску, підвищення довговічності |
| Зворотні клапани з демпфером | Насосні станції, системи подачі води | Наявність гідравлічного амортизатора (демпфера) | Зменшення ризику гідроударів і кавітації при зворотному потоці |
| Арматура з нержавіючої сталі (AISI 316, 904L) | Вода з домішками, хімічні реагенти | Стійкі до ерозії та корозії матеріали | Подовжений термін служби навіть при інтенсивній кавітації |
Як уникнути проблем із кавітацією?
- Вибирати арматуру з урахуванням робочого середовища й режимів тиску.
- Використовувати спеціальні антикавітаційні конструкції.
- Проводити регулярний технічний огляд та діагностику.
- Застосовувати матеріали з підвищеною стійкістю.
Кавітація – це «тихий ворог» трубопровідної арматури. Вона не помітна, але поступово призводить до руйнувань, аварій та фінансових втрат. Правильний підбір арматури з урахуванням можливості кавітації дозволяє подовжити термін служби обладнання, знизити витрати на ремонт і заміну, забезпечити стабільну роботу виробництва.
